Sul connettore - avvitare - via! Montaggio semplice senza pinza a crimpare!

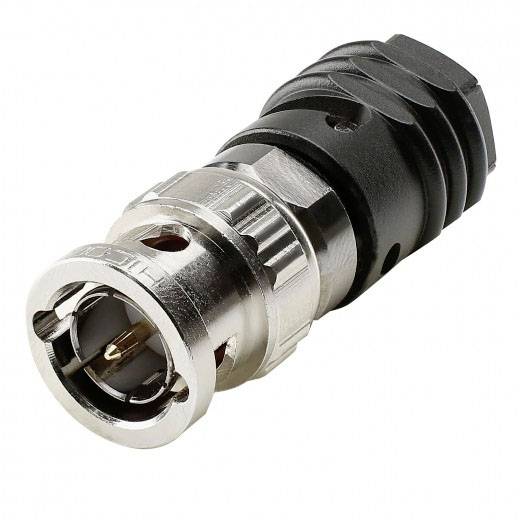

Il nuovo connettore HICON--BNC0.8/3.7-SM si serve di un nuovo e rivoluzionario sistema a innesto che semplifica notevolmente il montaggio di cavi BNC e RG. Non è più necessaria una pinza a crimpare ingombrante, ma montare il connettore solo a mano o con l'aiuto di due chiavi a vite (dimensioni 12 mm e 13 mm) su un cavo video 0,8/3,7 (p. es. SOMMER CABLE VECTOR 600-0162)! Il connettore BNC HICON BNC0.8/3.7-SM trasmette lo standard video 3G e 6G.
1. Tirare il cappuccio terminale sopra il rivestimento del cavo 2. Isolare il cavo con un dispositivo di spellatura (ad esempio WAA Stripping Tool) o un coltello affilato 3. Rimuovere i cavetti sporgenti della schermatura a treccia 4. Far scorrere il cavo nel connettore fino all'arresto dell'isolamento, in modo che contemporaneamente il pressofuso a crimpare scivoli sotto lo schermo o il rivestimento 5. Chiudere il cappuccio terminale ruotando in senso orario fino a quando non scatta in posizione 6. A seconda della copertura della schermatura, il cappuccio terminale può essere bloccato con la mano o con ulteriori 12 mm e una chiave a vite da 13 mm.
Testo tradotto automaticamente
Descrizione
Sul connettore - avvitare - via! Montaggio semplice senza pinza a crimpare!
Il nuovo connettore HICON--BNC0.8/3.7-SM si serve di un nuovo e rivoluzionario sistema a innesto che semplifica notevolmente il montaggio di cavi BNC e RG. Non è più necessaria una pinza a crimpare ingombrante, ma montare il connettore solo a mano o con l'aiuto di due chiavi a vite (dimensioni 12 mm e 13 mm) su un cavo video 0,8/3,7 (p. es. SOMMER CABLE VECTOR 600-0162)! Il connettore BNC HICON BNC0.8/3.7-SM trasmette lo standard video 3G e 6G.
1. Tirare il cappuccio terminale sopra il rivestimento del cavo 2. Isolare il cavo con un dispositivo di spellatura (ad esempio WAA Stripping Tool) o un coltello affilato 3. Rimuovere i cavetti sporgenti della schermatura a treccia 4. Far scorrere il cavo nel connettore fino all'arresto dell'isolamento, in modo che contemporaneamente il pressofuso a crimpare scivoli sotto lo schermo o il rivestimento 5. Chiudere il cappuccio terminale ruotando in senso orario fino a quando non scatta in posizione 6. A seconda della copertura della schermatura, il cappuccio terminale può essere bloccato con la mano o con ulteriori 12 mm e una chiave a vite da 13 mm.
