Acquista Hongfa HF46F-G/024-HS1 Relè per PCB 24 V/DC 10 A 1 NA 1 pz. da Conrad

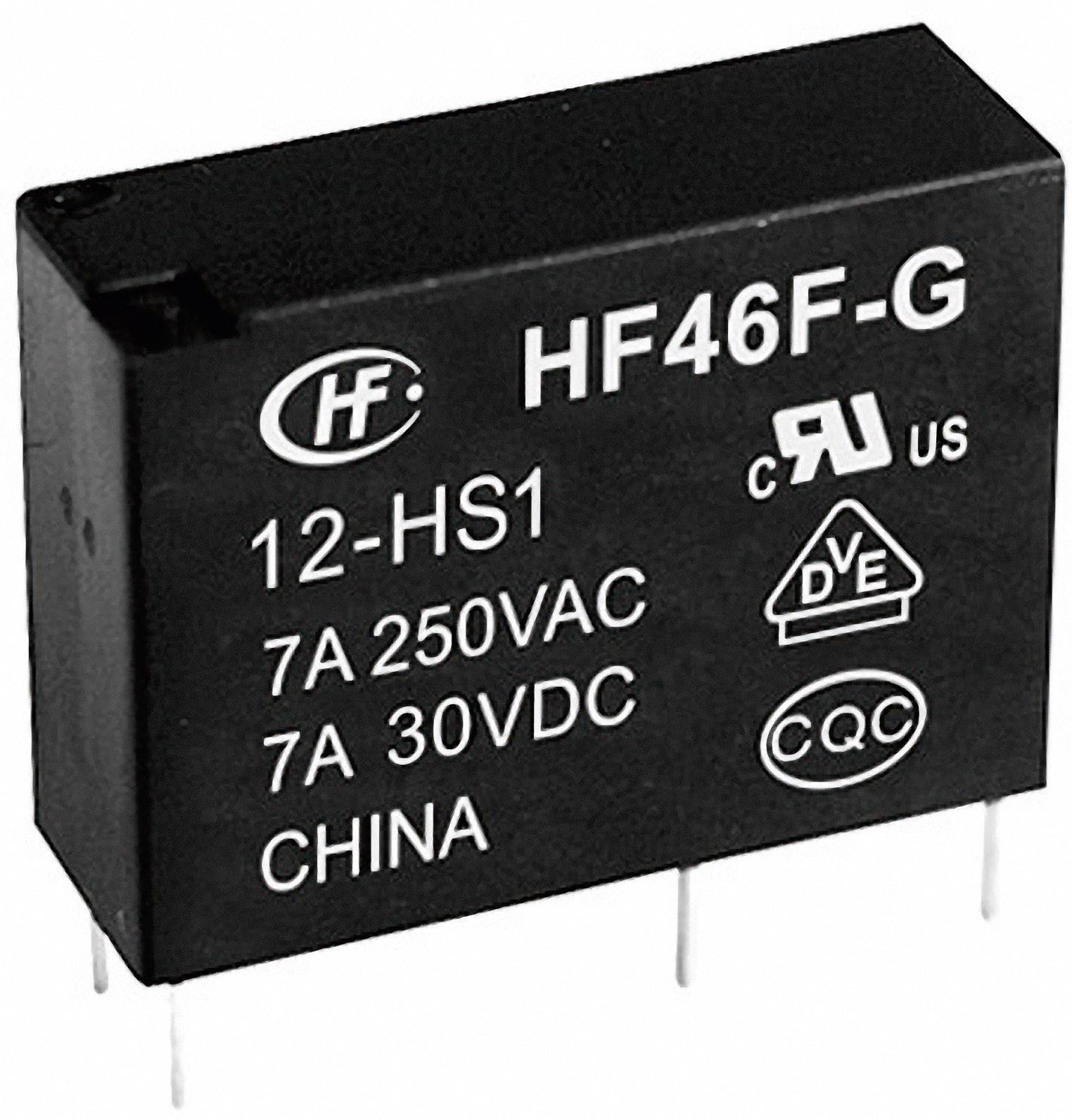

'Relè elettrico HF46F-G 12-HS1, 7A 250VAC, 7A 30VDC, fabbricato in Cina, con certificazioni CQC, CE, UL.'

Immagine simile

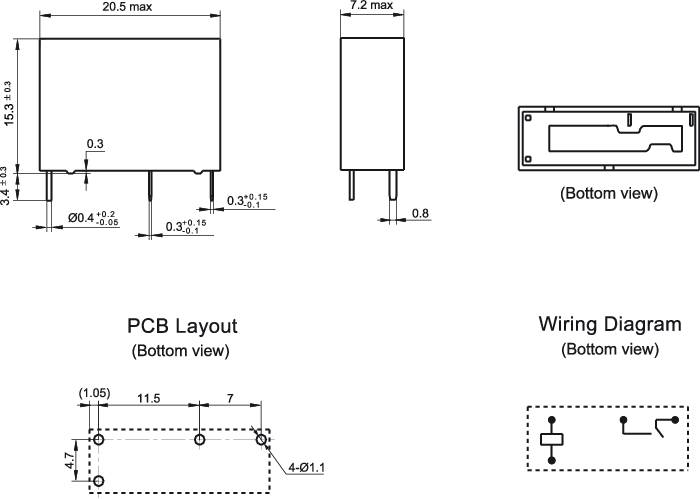

Disegno tecnico di un componente con dimensioni e viste. In alto: vista laterale e vista frontale. In basso: layout PCB e schema di cablaggio.

1/2

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 NA

Tensione di commutazione max

30 V/DC

277 V/AC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

310 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1,47 € / Pezzo)

1,47 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè di rete HF46F-G

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: HF46F-G/024-HS1

Tensione nominale bobina: 24 V/DC

Tensione di innesco (min.): 18 V/DC

Tensione di innesco (max.): 31.2 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 2880 Ω

Tipo contatto: 1 NA

Materiale di contatto: AgNi

Tensione di commutazione max: 30 V/DC
277 V/AC

Corrente di commut. max.: 10 A

Max. potenza di commutazione: 300 W
2770 VA

Collegamento: Pin a saldare

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 20.5 mm

Larghezza: 7.2 mm

Altezza: 15.3 mm

Dim.: (L x L x A) 20.5 x 7.2 x 15.3 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 507541 Hongfa HF46F-G/024-HS1 Relè per PCB 24 V/DC 10 A 1 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507541 Hongfa HF46F-G/024-HS1 Relè per PCB 24 V/DC 10 A 1 NA 1 pz.

Descrizione

Piccolo e sottile relè da 7,2 mm con elevata potenza di commutazione. Conforme a VDE0700, soddisfa i requisiti di isolamento secondo VDE0631.
Applicazioni: pompe e controlli delle valvole, motori per grandi elettrodomestici bianchi e bruni e per applicazioni industriali.
