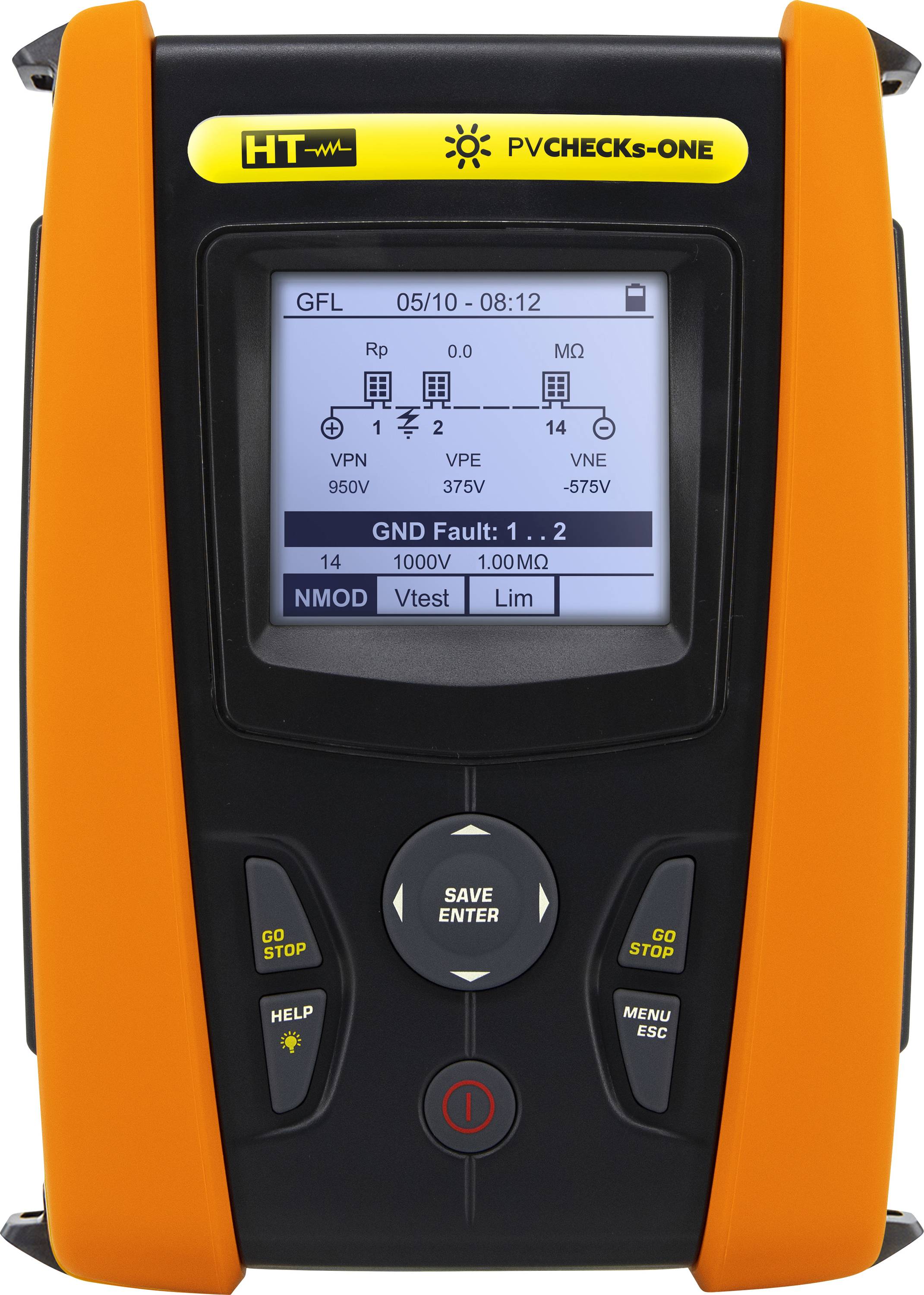

HT Instruments PV-CHECKs One Photovoltaik-Installationstester Analizzatore di potenza PV Calibrato (ISO)

PV-Checks One è un tester di installazione per impianti fotovoltaici, che può essere utilizzato nel livello da 1000 volt fino a una corrente di cortocircuito di 30 a DC e, con l'esclusiva misurazione dell'isolamento, stabilisce nuovi standard anche per impianti con ottimizzazione o inverter micro!
PV-Checs One è la soluzione completa per soddisfare gli standard IEC 62446-1 (DIN VDE 0126-23, parte 1 e parte 2 ) per la risoluzione dei problemi, la manutenzione e l'accettazione di un impianto fotovoltaico.
PV-Checks One esegue tutti i test necessari per la messa in funzione di un impianto FV in sequenza automatica, sia su moduli FV su un solo lato che su moduli FV bifaziali, in conformità a IEC 62446-1-1.

TASTO GO-STOP
Premendo un solo pulsante del pulsante GO-Stop si eseguono le seguenti misurazioni in sequenza:
• Test di polarità
• Continuità del conduttore di compensazione del potenziale
• Determinazione delle resistenze di isolamento riso (anche con gli ottimizzatori esistenti)
• Determinazione della tensione a circuito aperto VOC fino a 1000 V CC
• Determinazione della corrente di cortocircuito ISC fino a 30 a DC

Secondo la norma EN 62446-1, PV-Checs One confronta la stringa appena misurata con le stringhe precedentemente misurate per valutare le differenze di tensione e corrente che non rientrano nelle tolleranze prestabilite.
Misurando la radiazione solare (cella di riferimento opzionale necessaria) e la temperatura del modulo FV (sensore di temperatura opzionale richiesto) con il registratore di dati esterno SOLAR 03, PV-Checks One è in grado di misurare i valori misurati di VOC-OPC e ISC-OPC su STC (condizioni di prova standard: 1000 W/m², 25° C, AM 1,5), quindi confrontarli con i valori nominali indicati nelle schede tecniche dei moduli del produttore.
Dopo ogni misurazione, il PV-Checker ONE visualizza il risultato della misurazione sul display, con la valutazione corrispondente (OK/non OK).

FUNZIONE SPECIALE GFL
Localizzazione dell'errore di isolamento su una stringa FV (posizione guasto messa a terra)
Oltre al campo di applicazione per gli inverter micro e gli ottimizzatori, PV-Checker ONE si distingue per la funzione GFL per la localizzazione degli errori di isolamento. Con l'aiuto della funzione GFL (Ground Fault Locator), gli errori di isolamento possono essere rilevati non solo in linea di principio, ma anche localizzati con precisione. Il comando PV One indica la posizione sospetta di un guasto all'interno di una stringa sul display.
