HT Instruments PV CHECKs Plus Kit tester per installazioni, Kit Tester VDE Calibrato (ISO) Norma VDE 0126

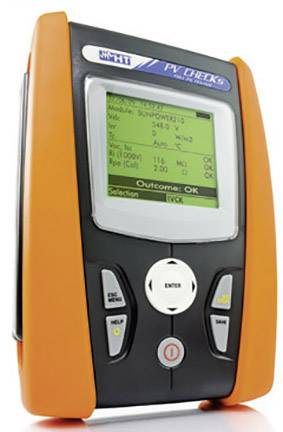

Un dispositivo di misurazione portatile con un piccolo display che mostra i dati dei moduli solari. Ha lati arancioni ed è utilizzato per il controllo energetico.
Dispositivo di misurazione portatile con display digitale, mostra i parametri di verifica solare. Schermo principale con valori di misurazione. Colorato in arancione e nero.

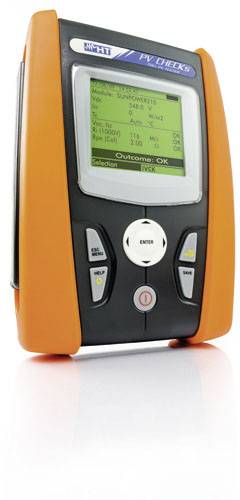

Un dispositivo elettronico di colore arancione e nero con display, che mostra valori di misurazione e diagnosi. Utilizzato principalmente per l'ispezione di impianti fotovoltaici.
1/3
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Non disponibile
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Segnala un problema

Highlights & Dettagli

Tester di installazione PV conforme a VDE 0126-23 (EN 62446)

  • Misurazione della resistenza dell'isolamento 250 /500/1000 V CC
  • Con misurazione singola Rilo + o - contro la terra
  • Prova di continuità / bassa resistenza RPE
  • Misurazione di tensione a vuoto Uoc fino a 1000 V CC
  • Misurazione di corrente a chiusura corta Isc fino a 15 A CC
  • Visualizzazione automatica delle polarità di tensione
  • Indicazione dei risultati OK/non OK
  • Test di funzionamento e misurazione della potenza DC fino a 100 A (opzionale con pinza amperometrica)
  • Funzione di registrazione dati
  • CC rendimento (opzionale con cella)
  • Misurazione della temperatura (opzionale con sensore)
  • Misurazione di radiazione (opzionale con cella di referenza)
  • Incl. Memoria valori di misura per 999 misurazioni
  • Incl. Interfaccia USB

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto

Kit tester per installazioni

ISO

Categoria di misura

CAT I 1000 V

Interfacce

USB

Dim.

(L x L x A) 315 x 305 x 235 mm

Peso

4.48 kg

Range di misurazione (VDE)

Resistenza d'isolamento

Potenza

Tensione

Corrente

Temperatura

Norma DIN

DIN EN 62446

Display

digitale (LCD)

Larghezza

305 mm

Altezza

235 mm

Lunghezza

315 mm

Procedura di test

automatica

manuale

Alimentatori VDE

Alimentazione a batteria

Memoria (posizioni)

999

Memoria VDE

si

Tipo

PV CHECKs Plus

Norma VDE

0126

Caratteristiche tester VDE

Test impianti fotovoltaici

Con software

UKCA

Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2176272 HT Instruments PV CHECKs Plus Kit tester per installazioni, Kit Tester VDE Calibrato (ISO) Norma VDE 0126

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2176272 HT Instruments PV CHECKs Plus Kit tester per installazioni, Kit Tester VDE Calibrato (ISO) Norma VDE 0126

Descrizione

Con il PV-Checks è possibile eseguire tutti i controlli di sicurezza elettrica richiesti sui sistemi fotovoltaici in modo semplice, sicuro e conforme alla norma VDE 0126-23 (EN 62446). Il funzionamento semplice (sequenza di misurazione automatica) consente di eseguire tutte le misurazioni richieste in modo sicuro, affidabile e rapido (sequenza di prova automatica): Corrente di cortocircuito → tensione a vuoto → misurazione dell'isolamento → misurazione della bassa resistenza

Testo tradotto automaticamente.

Contenuto della fornitura

  • Sensore di temperatura PT300N
  • Registratore dati Solar02
  • Cella di riferimento HT304N
  • Kit di puntali SP-KIT
  • Trasformatore di corrente HT4004 DC
  • Kit di cavi di misura con 4 morsetti a coccodrillo
  • Adattatore di collegamento MC3 e MC4
  • 6 batterie 1,5 V AA
  • Memoria per 999 misurazioni
  • Software di valutazione TOPVIEW
  • Cavo USB
  • Custodia per il trasporto B2051
  • Manuale in tedesco
  • Protocollo di calibrazione ISO 9000.

Note

Per moduli fotovoltaici con rendimento inferiore al 19%.
