Acquista Idec RF1V-5A1BL-D24 Relè per PCB 24 V/DC 6 A 5 NA, 1 NC 1 pz. da Conrad

Contenitore trasparente in plastica con un relè elettromeccanico. Bobina di rame visibile e contatti metallici.

Immagine simile

Disegno tecnico di un componente elettronico, mostra viste frontale e laterale. Le misure sono indicate in millimetri.

Disegno tecnico: Componente rettangolare con quote, posizionamento dei fori e specifiche di tolleranza. Quote espresse in millimetri.

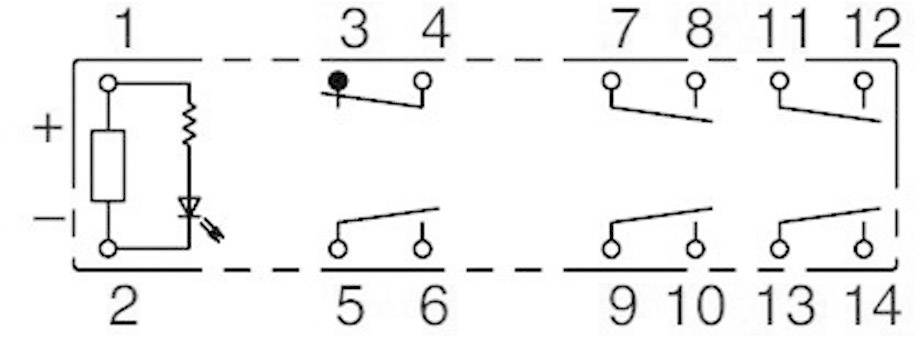

'Schema elettrico: Un circuito con una resistenza, un LED e due file di connettori che contrassegnano i punti da 1 a 14.'

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

5 NA

1 NC

Tensione di commutazione max

30 V/DC

250 V/AC

Consegna entro Gio. 1 Ott.

250 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (34,42 € / Pezzo)

34,42 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: RF1V-5A1BL-D24

Tensione nominale bobina: 24 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 1152 Ω

Tipo contatto: 5 NA
1 NC

Materiale di contatto: AgSnO2

Tensione di commutazione max: 30 V/DC
250 V/AC

Corrente di commut. max.: 6 A

Max. potenza di commutazione: 180 W
1500 VA

Collegamento: Pin a saldare

Tempo di risposta: 8 ms

Tempo di caduta: 20 ms

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 50 mm

Larghezza: 13 mm

Altezza: 24 mm

Dim.: (L x L x A) 50 x 13 x 24 mm

Contenuto: 1 pz.

Potenza assorbita: 0,5 W

Tipo: RF1V-5A1BL-D24

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504693 Idec RF1V-5A1BL-D24 Relè per PCB 24 V/DC 6 A 5 NA, 1 NC 1 pz.

Descrizione

I relè con contatti guidati vengono impiegati in circuiti di sicurezza, per controllare le uscite degli interruttori di sicurezza (p.es. B.IDEC HS5B, HS5D, HS6B), le barriere immateriali di sicurezza e i tasti arresto di emergenza (p. es. B.IDEC XA1E, XW1E, YW1B). Inoltre possono essere impiegati per ampliare le uscite del relè di sicurezza e dei dispositivi controllo di sicurezza (p. es. B.IDEC FS1A). Standard e approvazioni: CE, TÜV, EN50205, EN61810-1, UL508, CSA C22.2 No.14.
