Iduino ME234 Driver del motore 1 pz. Adatto per (kit di sviluppo): Arduino
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
9,83 €
3
6% = 0,57 €
9,26 €
5
8% = 0,79 €
9,04 €
10
10% = 0,94 €
8,89 €
25
11% = 1,11 €
8,72 €
50
13% = 1,30 €
8,53 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (9,83 € / Pezzo)
9,83 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli

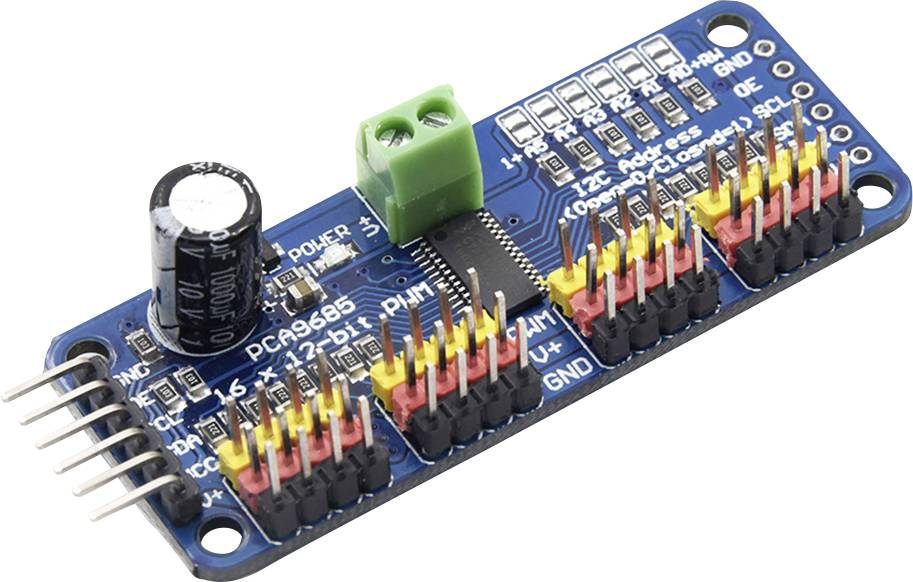

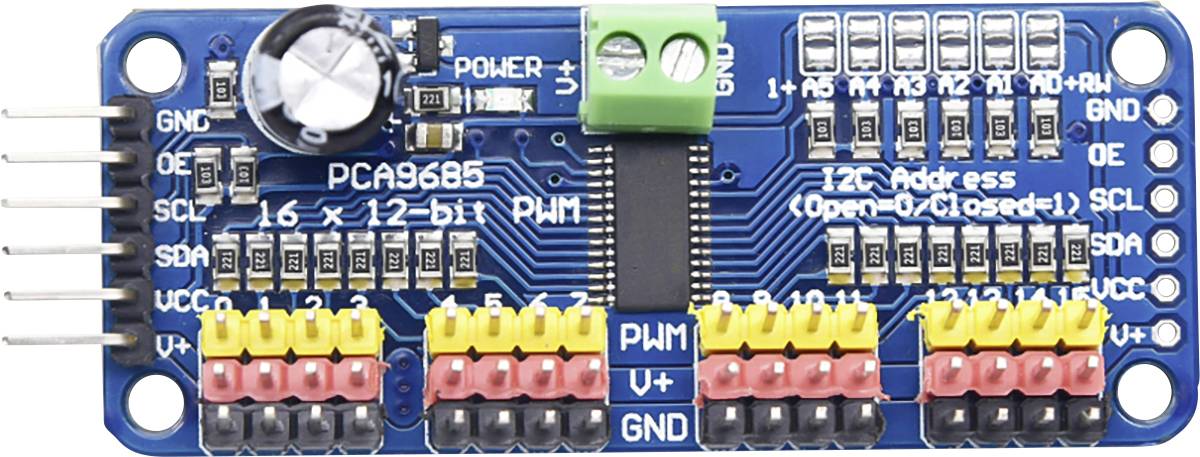

IDUINO PWM SERVO DRIVER MOTORE MODULO I2C
- Questa scheda / questo chip utilizza un indirizzo I2C a 7 bit tra 0x60-0x80, che può essere selezionato con i jumper
- Morsettiera per l'alimentazione elettrica
- Protezione da inversione di polarità sull'ingresso morsettiera
- LED verde Power Good
- Collegamenti a 3 poli in gruppi da 4, in modo da poter collegare 16 servo contemporaneamente
- Design "a catena"
- Uno spazio per posizionare un grande condensatore sul cavo V + (se necessario)
- Resistenze a 220 Ohm su tutte le linee di uscita per proteggerle e rendere i LED driver banali
- Ponticelli a saldare per i 6 pin di selezione dell'indirizzo
- Con orologio integrato
Dati tecnici
- Tipo di imballaggio
Bulk
- Tipo prodotto
Driver del motore
- Adatto per (scheda)
Arduino
- Interfacce
I²C
- Tensione di uscita (max.)
5 V
- Uscita alimentazione (min)
3.3 V
- Adatto per
Arduino
- Tipo di scheda
Driver motore
- Altezza
15 mm
- Lunghezza
68 mm
- Larghezza
25 mm
- Peso
10.6 g
- Adatto per
Arduino
- UKCA
Non rilevante
- Imballaggio privo di plastica
Confezione libera in plastica
Documenti & Download
Scheda tecnica
Scheda tecnica 2315243 Iduino ME234 Driver del motore 1 pz. Adatto per (kit di sviluppo): Arduino
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2315243 Iduino ME234 Driver del motore 1 pz. Adatto per (kit di sviluppo): Arduino
Descrizione
A differenza della famiglia TLC5940, non è necessario inviare un segnale continuo che si lega al microcontrollore. Funziona completamente gratis!
È conforme a 5 V, il che significa che puoi controllarlo da un microcontrollore a 3,3 V e ancora pilotare in modo sicuro le uscite fino a 6 V (questo è un bene se vuoi controllare i LED bianchi o blu con più di 3,4 tensioni in avanti).
6 pin di selezione dell'indirizzo, con i quali è possibile collegare fino a 62 di questi su un singolo bus i2c, un totale di 992 uscite: Molti servo o LED sintonizzano una frequenza PWM regolabile fino a circa 1,6 kHz. Inoltre c'è una risoluzione di 12 bit per ogni uscita - per i servi questo significa una risoluzione di circa 4us ad una frequenza di aggiornamento di 60 Hz. Uscita push-pull o open drain configurabile e pin di abilitazione uscita per disattivare rapidamente tutti Uscite
È conforme a 5 V, il che significa che puoi controllarlo da un microcontrollore a 3,3 V e ancora pilotare in modo sicuro le uscite fino a 6 V (questo è un bene se vuoi controllare i LED bianchi o blu con più di 3,4 tensioni in avanti).
6 pin di selezione dell'indirizzo, con i quali è possibile collegare fino a 62 di questi su un singolo bus i2c, un totale di 992 uscite: Molti servo o LED sintonizzano una frequenza PWM regolabile fino a circa 1,6 kHz. Inoltre c'è una risoluzione di 12 bit per ogni uscita - per i servi questo significa una risoluzione di circa 4us ad una frequenza di aggiornamento di 60 Hz. Uscita push-pull o open drain configurabile e pin di abilitazione uscita per disattivare rapidamente tutti Uscite
