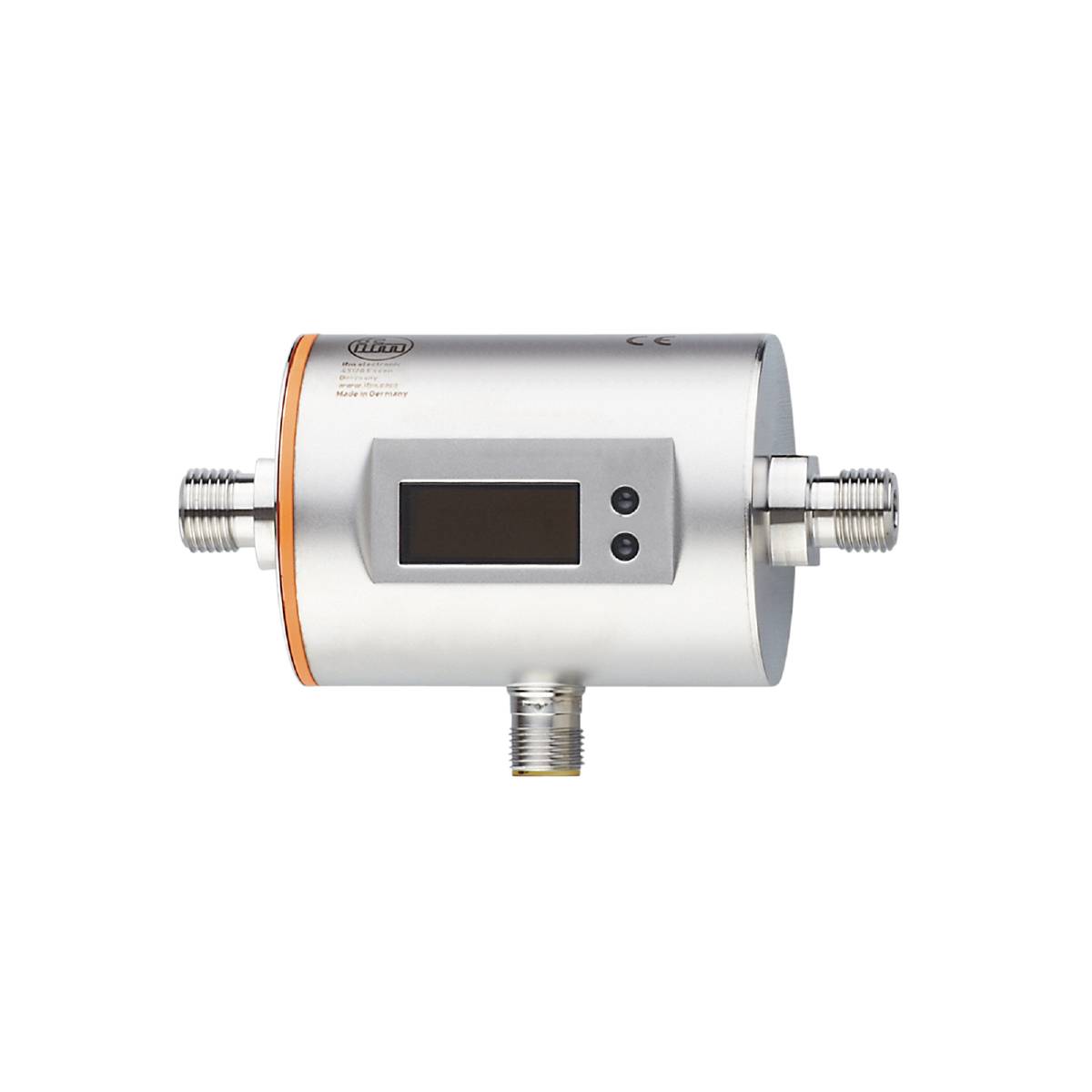

ifm Electronic Sensore di flusso magnetico induttivo SM4000 SM4000 Tensione d'esercizio (intervallo): 18 - 30 V/DC Campo
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore di flusso magnetico induttivo
Voltaggio operativo Min.
18 V/DC
Voltaggio Max.
30 V/DC
Ampiezza della misura
3 l/min
Tipo
SM4000
Scheda tecnica (PDF)
2 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 100,00 € valore dell'ordine con questo fornitore
Numero
Totale
611,10 €
Prodotto proveniente da altro paese EU (IVA 0%)
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Highlights & Dettagli
Sensore di flusso magnetico-induttivo SM4000 ifm
- Misurazione precisa di flusso, consumo e temperatura media
- Elevata precisione, riproducibilità e dinamica di misurazione
- Con uscita di commutazione, analogica e a impulsi
- Display a LED a 4 cifre ben leggibile
- Utilizzo comodo tramite tasti o parametrizzazione tramite IO-Link
Dati tecnici
- Tensione uscita analogica [V]: 0...10; (scalabile)
- Corrente uscita analogica [mA]: 4...20; (scalabile)
- Punto analogico - monitoraggio temperatura [°C]: Da 0 a 80
- Punto analogico AEP [ml/min]: 600...3000
- Punto di avvio analogico - monitoraggio temperatura [°C]: -20...60
- Punto di avvio analogico ASP [ml/min]: 0...2400
- Dinamica di risposta T05 / T09 - monitoraggio della temperatura [s]: T09 = 40 (Q > 1 l/min)
- Tempo di risposta - monitoraggio corrente [s]: 0,15; (DAP = 0, T19)
- Numero di uscite analogiche: 1
- Numero di uscite digitali: 2
- Numero di ingressi e uscite: Numero di uscite digitali: 2; numero di uscite analogiche: 1
- Display: Unità display: 6 x LED, verde (ml/min, l/h, l, m³, °C, 10³); stato di commutazione: 2 x LED, giallo; valori di misura: display alfanumerico, 4 cifre; programmazione: display alfanumerico, 4 cifre
- Intervallo di visualizzazione [ml/min]: -1999...3600
- Resistenza alla pressione [MPa]: 1
- Lunghezza impulso - monitoraggio portata [s]: 0,008...2
- Revisione IO-Link: 1.1
- Standard SDCI: IEC 61131-9
- Tipo di trasmissione IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -10...60
- Applicazione: Funzione totalizzatore; per l'uso industriale
- Risoluzione [ml/min]: 1
- Risoluzione - monitoraggio temperatura [°C]: 0,2
- Modello di protezione contro i cortocircuiti: Temporizzato
- Funzione di uscita: Contatto NA/NC; (parametrizzabile)
- Segnale di uscita: Segnale di commutazione; segnale analogico; segnale a impulsi; IO-Link; (configurabile)
- Classe master necessaria: A
- Ritardo di standby [s]: 5
- Caratteristica speciale: Contatti placcati oro
- Tensione d'esercizio [V]: 18...30 DC; (secondo SEL/PEL)
- Attenuazione valore di processo DAP - monitoraggio corrente [s]: 0...5
- Carico di corrente permanente dell'uscita di commutazione DC [mA]: 200
- Resistenza alla pressione [bar]: 10
- Direttiva sulle attrezzature a pressione: Buona pratica ingegneristica; utilizzabile per supporti del gruppo 2 di fluidi; supporti del gruppo 1 di fluidi su richiesta
- Ingressi: Reset contatore
- Tempo di ritardo regolabile DS, dr - monitoraggio corrente [s]: 0...50
- Modello elettrico: PNP/NPN
- Precisione - monitoraggio temperatura [K]: ± 2,5 (Q > 0,5 l/min)
- Precisione (nel campo di misura) - monitoraggio corrente: ± (2% MW + 0,5% MEW)
- Numero totale uscite: 2
- Peso [g]: 536.500
- Uscita a impulsi: Contatore di portata
- Capacità di impulso - monitoraggio della portata: 1...3000 ml
- In passi da - monitoraggio temperatura [°C]: 0,2
- Interfaccia di comunicazione: Io-Link
- Protezione da cortocircuito: Sì
- Temperatura di stoccaggio [°C]: -25...80
- MAWP per applicazioni in conformità con CRN [bar]: 7.3
- Max. Carico [Ω]: 500
- max. Caduta di tensione uscita di commutazione DC [V]: 2
- Mezzi: Liquidi conduttivi; acqua; sostanze a base d'acqua
- Temperatura media [°C]: Da 0 a 60
- Intervallo di misura [l/min]: 0,005...3
- Intervallo di misura [ml/min]: Da 5 a 3000
- Intervallo di misura - monitoraggio temperatura [°C]: -20...80
- Min. Resistenza di carico [Ω]: 2000
- Min. Tempo del ciclo di processo [ms]: 4
- Montaggio: Collegamento alla tubazione tramite adattatore
- MTTF: 144
- Possibilità di parametrizzazione: Monitoraggio del flusso; contatore di quantità; contatore preselettore; monitoraggio della temperatura; isteresi / finestra; dispositivo di chiusura / dispositivo di apertura; logica di commutazione; uscita corrente/tensione/impulsi; tempo di collegamento in uscita; display disattivabile; unità display
- Profili: smart Sensor: Variabile dati di processo; identificazione del dispositivo, diagnostica del dispositivo
- Collegamento di processo: Collegamento filettato G 1/4 DN6 a tenuta piatta
- Dati di processo analogici: 3
- Dati di processo binari: 2
- Punto di ritorno RP [ml/min]: 5...2984
- Punto di ritorno RP - monitoraggio temperatura [°C]: -19,6...79,6
- Punto di commutazione SP [ml/min]: 20...3000
- Punto di commutazione SP - monitoraggio temperatura [°C]: -19,2...80
- Soppressione della quantità di candeggina LFC [ml/min]: < 60
- Tipo di protezione: IP 67
- Classe di protezione: III
- Modalità SIO: Sì
- Collegamento a spina: Layout pin: 0001 - collegamento a spina: 1 x M12; codifica: A; contatti: Placcato oro
- Assorbimento di corrente [mA]: < 80
- Resistente ai sovraccarichi: Sì
- Protezione da inversione di polarità: Sì
- Materiali a contatto con il materiale medium: 1.4404 (acciaio inox / 316L); PEEK; FKM
- Precisione di ripetizione - monitoraggio corrente: ± 0,2% MEW
- Tipo prodotto
Sensore di flusso magnetico induttivo
- Tipo
SM4000
- Voltaggio operativo Min.
18 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
18 - 30 V/DC
- Connessione
M12
- Uscite
PNP
NPN
- Materiale alloggiamento
Acciaio inox V4A
- Min. Temperatura media
0 °C
- Max. Temperatura media
60 °C
- Pressione max
10 bar
- Campo di misura (min.)
0.005 l/min
- Ampiezza della misura
3 l/min
- Campo di Misura
0.005 - 3 l/min
IP67
- Peso
0.5350 kg
- Min. Temperatura ambiente
-10 °C
- Max. Temperatura ambiente
60 °C
- Contenuto
1 pz.
- Compatibile RoHS
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3321689 ifm Electronic Sensore di flusso magnetico induttivo SM4000 SM4000 Tensione d'esercizio (intervallo): 18 - 30 V/DC Campo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3321689 ifm Electronic Sensore di flusso magnetico induttivo SM4000 SM4000 Tensione d'esercizio (intervallo): 18 - 30 V/DC Campo
Descrizione
Sensore di flusso magnetico-induttivo SM4000 ifm
