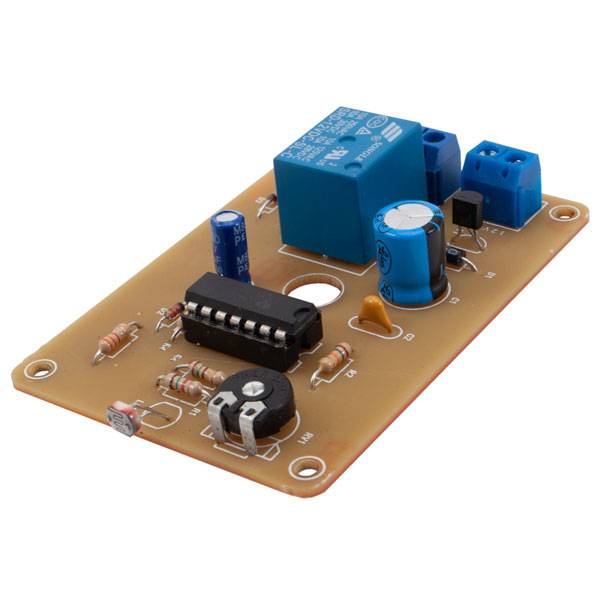

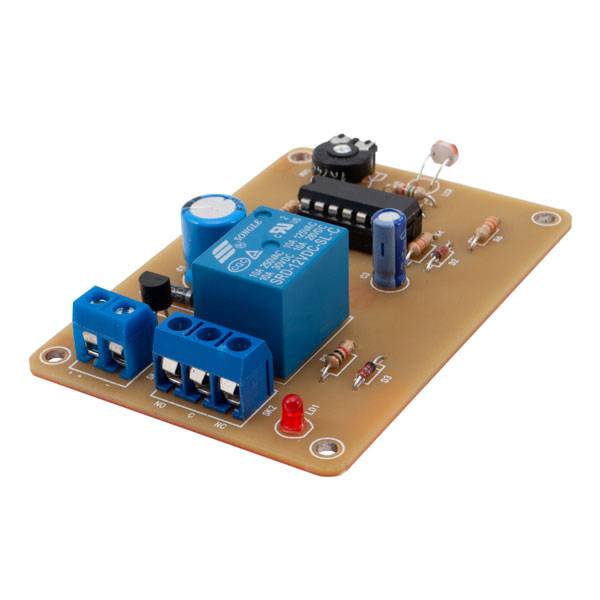

Interruttore crepuscolare – in kit

Semplice circuito che permette di accendere e spegnere l’illuminazione elettrica, o altri utilizzatori, in base alle condizioni di luce ambientale. È sostanzialmente un interruttore sensibile alla luce e può essere utilizzato non solo per controllare lampade ma anche per fornire un segnale elettrico a un sistema domotico o per aprire o chiudere tapparelle e coperture motorizzate, che ad esempio vanno aperte in presenza della luce e chiuse al buio o viceversa. Dispone di trimmer per la regolazione della sensibilità, LED di stato attivazione relè, morsettiere a vite per alimentazione e scambio del relè. Il relé utilizzato permette di commutare correnti fino a 500 mA in circuiti funzionanti a non più di 120 Vcc o 100 Vca; per comandare una lampadina o un carico elettrico funzionante con la tensione di rete a 230 Vca dovete servirvi di un servo relé da 12V e far passare dallo scambio (contatti C ed NO) la tensione di alimentazione del circuito (prelevata da Vcc) in modo da alimentare la bobina del servo relé quando RL1 si chiude. Lo scambio del servo relè permetterà quindi di alimentare l’utilizzatore.


Caratteristiche tecniche
• Tensione di alimentazione: 12÷15 VDC
• Corrente assorbita: 30 mA
• Tensione commutabile:
– in continua: 30 VDC
– in alternata: 250 VAC
• Corrente commutabile: 10 A
• Soglia di luce: regolabile tramite trimmer
• Sensore: fotoresistenza
• Dimensioni (mm): 78,5x54x30
