1/2

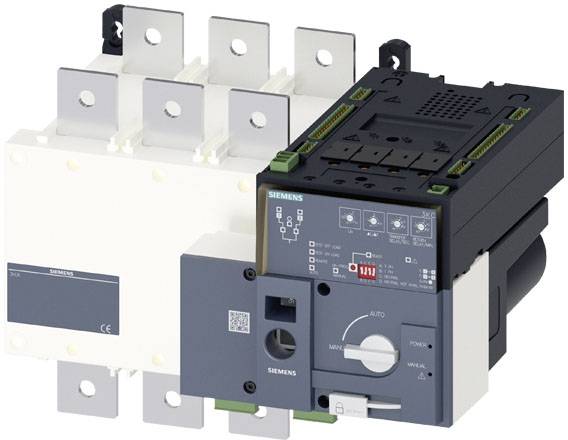

Immagine simile

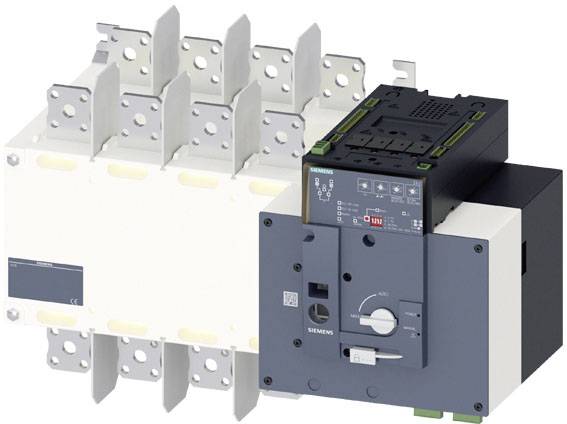

Interruttore di rete Nero 2.5 mm² 800 A 3 NA, 4 scambi Siemens 3KC84480FA220GA3
Tipo prodotto
Interruttore di rete
Numero Poli
4
Corrente nominale
800 A
Tipo contatto
3 NA
4 scambi
Tensione d'esercizio
690 V/AC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (7549,00 € / Pezzo)
7549,00 €
escl. 30,50 €
IVA incl.
Supplemento per merci ingombranti senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Dati tecnici
- Numero di ingressi digitali: 11 ingressi fissi
- Numero di uscite relè: 3 fisse
- Numero di fasi monitorate: 3
- Coppia di serraggio / degli ingressi e delle uscite / con collegamento a vite / max. 0,6 Nm
- Coppia di serraggio / per contatti principali / con collegamento a vite / max. 13 Nm
- Modello del display / per indicazione della posizione di commutazione modalità manuale: I - O - II
- Modello dell'interfaccia / per connettore RJ45: Cavo di rete dritto a 8 fili, senza schermatura
- Modello dell'attuatore: Impugnatura girevole lunga
- Modello del collegamento elettrico / degli ingressi e delle uscite: Rimovibile/inseribile
- Modello collegamento elettrico / per circuito principale: Collegamento guida
- Modello dell'impugnatura: Impugnatura
- Tempo di spegnimento / in caso di sequenza di funzionamento I-O-II o II-O-I / in caso di AC / a 415 V / minimo: 1400 ms.
- Tempo di spegnimento / in caso di sequenza di funzionamento I-O-II o II-O-I / in caso di AC / a 415 V / massimo 61400 ms.
- Modello del dispositivo: Montaggio fisso
- Tipo di fissaggio: Fissaggio a vite
- Frequenza di funzionamento: 45 - 65 Hz
- Durata dei cicli di commutazione: 60 s.
- Idoneità all'uso / interruttore principale: Sì
- Idoneità all'uso / sezionatore: Sì
- Idoneità all'uso / interruttore di sicurezza: Sì
- Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
- Corrente d'ingresso / all'ingresso digitale / al segnale <0> / max. 2,1 mA
- Ritardo di ingresso: 0,046 s.
- Durata elettrica (cicli di commutazione) / per AC-21 B, AC-22 B, AC-23 B: 500
- Durata meccanica (cicli di commutazione) / in caso di sequenza di funzionamento I-O-II-O-I: 4000
- Durata meccanica (cicli di commutazione) / in sequenza di funzionamento O-I-O / tipica: 2500
- Durata dell'impulso / minima: 0,06 s
- Tensione di isolamento: 1000 V
- Peso netto: 33300 g
- Posizione / comando di commutazione: All'estremità destra
- Dotazione del prodotto / bloccaggio: Sì
- Ampliamento del prodotto / interruttore ausiliario: Sì
- Tempo di riattivazione / del dispositivo di controllo / max. 3600 s.
- Tipo di protezione IP / lato frontale: IP00
- Tipo di protezione IP / con interruttore chiuso / con apertura o copertura per capicorda: IP20
- Temperatura ambiente durante il funzionamento: Da -20 °C a +70 °C.
- Tempo di commutazione / dell'unità di controllo / massimo 60 s.
- Dissipazione di potenza in CA / a 230 V: 2,5 W
- Dissipazione di potenza massima: 166,8 W
- Grado di inquinamento: 3
- Tensione di alimentazione / con CA / max. 332 V
- Categoria di sovratensione III
- Tipo prodotto
Interruttore di rete
- Tipo contatto
3 NA
4 scambi
- Tensione d'esercizio
690 V/AC
- Colore
Nero
- Sezione trasversale
2.5 mm²
- Numero Poli
4

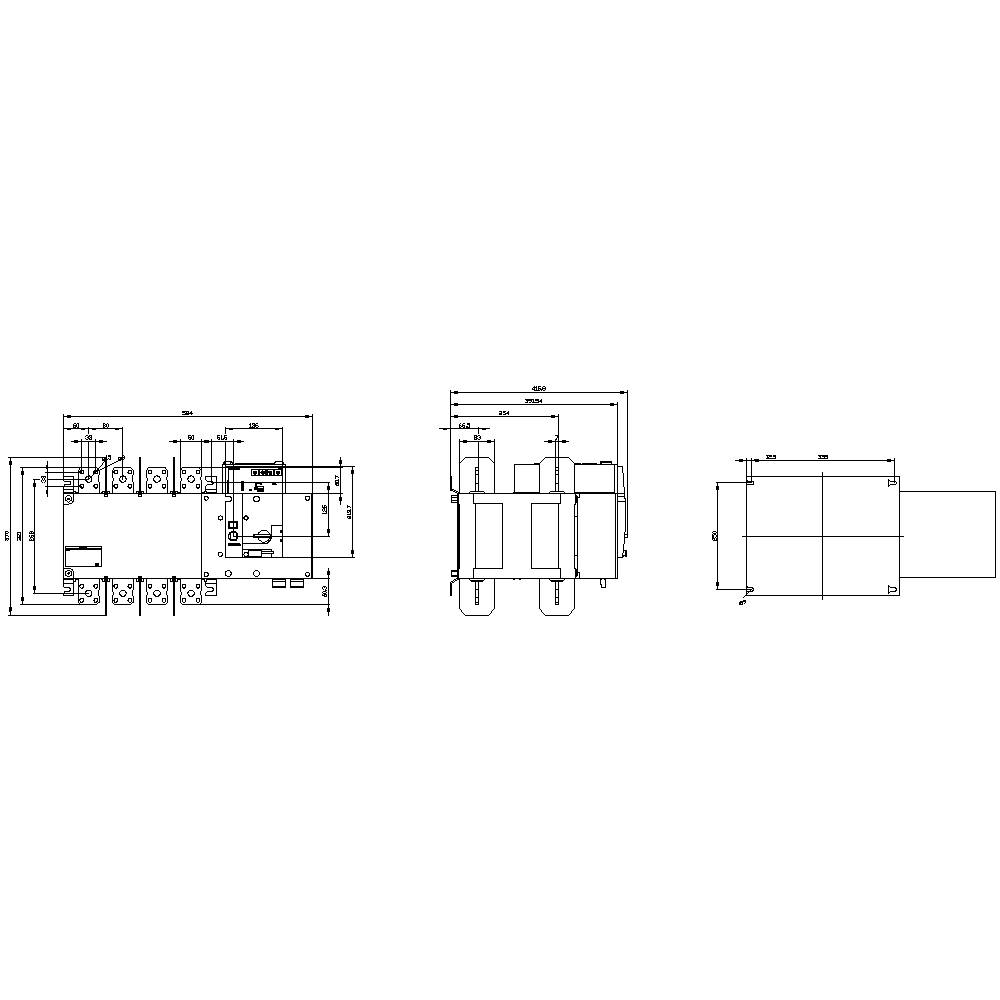

- Dim.
(L x A x P) 584 x 370 x 439.5 mm
- Corrente nominale
800 A
- Corrente nominale
800 A
- Modello
Automatico, azionamento motore
- Larghezza
584 mm
- Altezza
370 mm
- Profondità
439.5 mm
0
0
800 A
4
IP00
4
TRUE
TRUE
Rail connection
FALSE
Long rotary handle
TRUE
TRUE
TRUE
400 kW
35 kA
Black
FALSE
FALSE
FALSE
FALSE
FALSE
415 V
FALSE
FALSE
Built-in device fixed built-in technique
800 A
800
Other
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2263557 Interruttore di rete Nero 2.5 mm² 800 A 3 NA, 4 scambi Siemens 3KC84480FA220GA3
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2263557 Interruttore di rete Nero 2.5 mm² 800 A 3 NA, 4 scambi Siemens 3KC84480FA220GA3
Descrizione
SENTRON, ATE, interruttore di rete 3KC, automatico, ATSE, 4 poli, IU: 800 a, UE AC: 415 V, IE per AC-33 B a 415 V: 800 a, IE per AC-23 a a 690 V: 630 a, fissaggio a vite, azionamento motore, all'estremità destra, impugnatura girevole lunga, collegamento per guide interruttore di rete 3KC fino a 3200 a per l'alimentazione permanente. Gli interruttori di rete 3KC di Siemens garantiscono prestazioni elevate, facilità di installazione e funzionamento sicuro. Nel portfolio sono disponibili interruttori automatici MTSE, RTSE telecomandati e ATSE per diversi tipi di commutazione. Gli interruttori di rete 3KC vengono utilizzati nelle reti di alimentazione di energia per il trasferimento del carico tra una sorgente normale e una sorgente alternativa. È possibile anche la commutazione tra due carichi. Tempi di commutazione brevi per ATSE e RTSE (fino a 160 a <, 180 ms). 2. Utilizzabile in modo flessibile grazie alla struttura compatta e ai numerosi accessori. 3. Maggiore sicurezza durante gli interventi di manutenzione grazie ai lucchetti. 4. Montaggio rapido su guida DIN con dimensioni fino a 160 A. 5. Progettazione efficiente grazie a dati CAx completi. 6. Documentazione semplice con il configuratore manuale. 7. Ideal per l'alimentazione continua (UPS), ad esempio di sale computer, linee di produzione in funzionamento continuo o grandi infrastrutture come aeroporti (varianti RTSE e ATSE).
Testo tradotto automaticamente
Testo tradotto automaticamente
