Name: Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME100
Brand: Siemens
SKU: 2263574
Availability: BackOrder

Interruttore elettrico di potenza Siemens con leva di azionamento e quattro punti di connessione, utilizzato per l'interruzione del circuito elettrico.

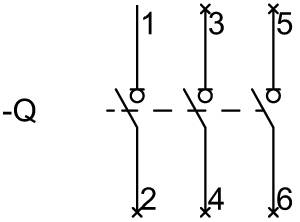

Uno schema elettrico con morsetti: in alto 1, 3, 5 e in basso 2, 4, 6. A sinistra di 1 c'è '-Q'.

Disegno di un interruttore magnetotermico tripolare con dimensioni. Vista frontale, laterale destra e dall'alto. Quote in millimetri.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Numero Poli

Corrente nominale

100 A

Tipo contatto

3 scambi

Tensione d'esercizio

1000 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 11 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (104,99 € / Pezzo)

104,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello del display / per indicazione della posizione di commutazione attuatore rotante della frizione della porta: ON-OFF
Modello del collegamento elettrico per circuito principale: Morsetto telaio
Dimensione del sezionatore: 1
Tipo di fissaggio: Fissaggio a vite e su guida DIN 35 mm
Montaggio a pavimento: Sì
Tensione di isolamento: 1000 V
Tipo di protezione: IP20
Temperatura ambiente durante il funzionamento: Da -25 °C a +70 °C.
Potenza dissipata max.: 7,5 W
Durata meccanica (cicli di commutazione) / tipica: 15000
Resistenza alla tensione impulsiva: 8 kV

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 3 scambi

Tensione d'esercizio: 1000 V/AC

Numero Poli: 3

Dim.: (L x A x P) 103.3 x 119 x 69.5 mm

Corrente nominale: 100 A

Corrente nominale: 100 A

Modello: Azionamento a parete laterale

Larghezza: 103.3 mm

Altezza: 119 mm

Profondità: 69.5 mm

: 0

: 0

: 100 A

: 3

: IP20

: 3

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 80

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Corrente nominale

Numero Poli

Tipo contatto

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME100

Articolo n°:2263574

Consegna entro Mer 11 Nov

Conrad Electronic

Questo articolo

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

104,99 €^*

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME400

Articolo n°:2263575

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

104,99 €^*

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30442ME100

Articolo n°:2263579

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

129,99 €^*

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30442ME400

Articolo n°:2263580

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

129,99 €^*

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30302ME100

Articolo n°:2263571

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30302ME200

Articolo n°:2263572

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30402ME100

Articolo n°:2263576

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30402ME200

Articolo n°:2263577

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 1000 A 8 NA, 8 NC Siemens 3KD50300QE100

Articolo n°:2263601

Consegna entro Mer 11 Nov

Conrad Electronic

1000 A

8 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1425,00 €^*

Interruttore-sezionatore 1000 A 8 NA, 8 NC Siemens 3KD50300QE200

Articolo n°:2263602

Consegna entro Mer 11 Nov

Conrad Electronic

1000 A

8 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1425,00 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2263574 Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME100

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2263574 Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME100

Descrizione

Interruttore-sezionatore 100A, Baugr. 1 unità base lato sinistro con azionamento a 3 poli senza impugnatura interruttore sezionatore telaio 3KD fino a 1600 a come interruttore principale, di ARRESTO DI EMERGENZA o di riparazione. I sezionatori da 3KD a 1600 a di Siemens offrono una protezione persone e un'elevata affidabilità degli impianti nell'industria, nell'infrastruttura e nel GEB. Come interruttori principali, DI ARRESTO DI EMERGENZA o di riparazione, i sezionatori 3KD commutano l'attrezzatura elettrica sotto carico e forniscono una funzione e una distanza di sicurezza nei circuiti a bassa tensione. 1. Protezione affidabile contro le scosse elettriche. 2. Tecnologia robusta per un'elevata affidabilità dell'impianto. 3. Utilizzabile in molti modi con tipi di collegamento e azionamento variabili. 4. Funzioni di notte semplici grazie all'ampia gamma di accessori 5. Montaggio rapido su guida DIN con Baugr??en fino a 200 A. 6. Progettazione efficiente grazie a dati CAx completi. 7. Documentazione semplice con il configuratore manuale. 8. Adatto per impianti eolici e solari.
