Name: Interruttore-sezionatore 3 poli 200 A 4 scambi 690 V/AC Siemens 3KD36320NE100
Brand: Siemens
SKU: 1742069
Availability: BackOrder

Un interruttore elettrico blu Siemens con più connessioni, visibile dal lato, con una leva a sinistra per il cambio di posizione.

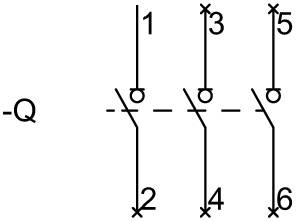

Schema elettrico con sei interruttori numerati. Gli interruttori 1, 3 e 5 sono in alto, gli interruttori 2, 4 e 6 sono in basso. -Q esterno a sinistra.

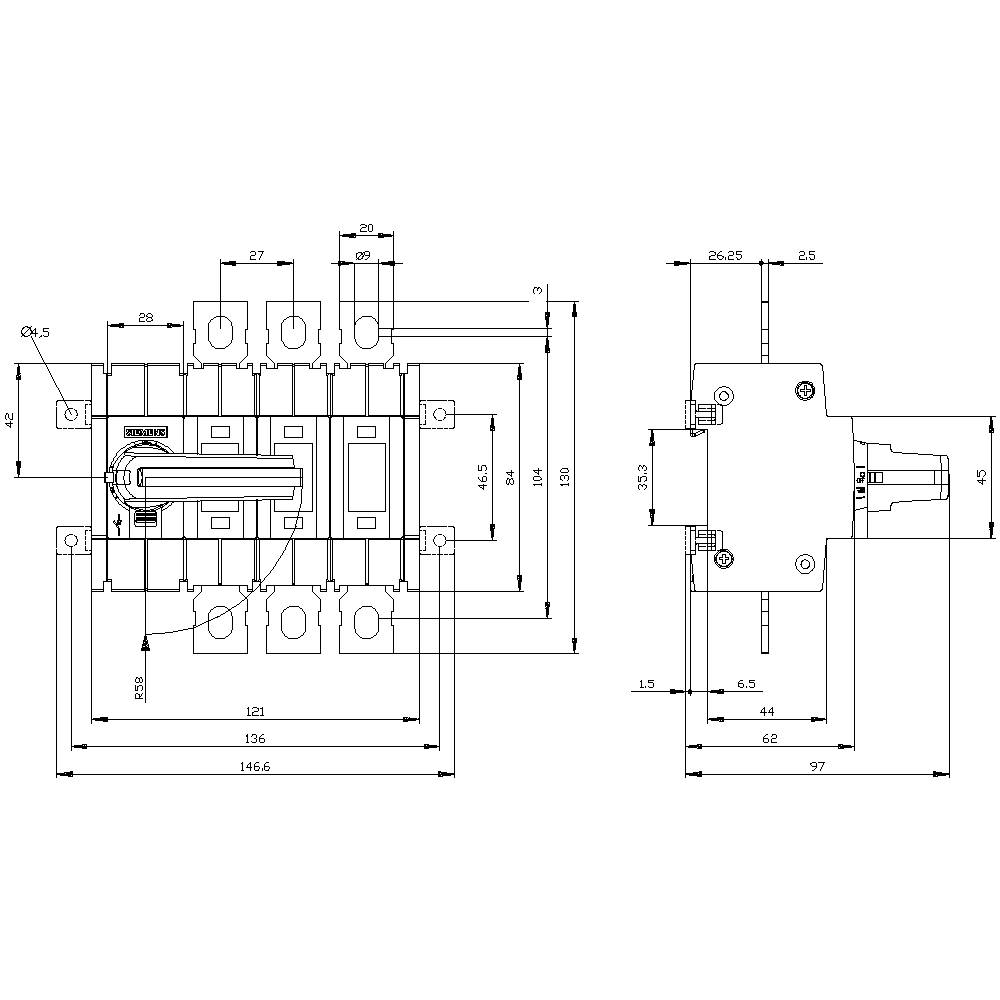

Disegno tecnico di un interruttore elettrico con dimensioni precise in millimetri. Sono mostrate le viste frontale e laterale.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

200 A

Tipo contatto

4 scambi

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 12 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (219,99 € / Pezzo)

219,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 8 kV
Durata meccanica: 15000
Durata elettrica: 1500
Colore dell'attuatore: Grigio
Potenza dissipata: 19.2 W
Modello del collegamento elettrico: Collegamento piatto
Dimensione del sezionatore: 2
Tipo di fissaggio: Fissaggio a vite e su guida DIN 35 mm

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 4 scambi

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 3

Dim.: (L x A x P) 121 x 168 x 97 mm

Corrente nominale: 200 A

Corrente nominale: 200 A

Modello: Interruttori

Larghezza: 121 mm

Altezza: 168 mm

Profondità: 97 mm

: 0

: 0

: 200 A

: 3

: IP00

: 4

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: Grey

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 200 A

: 90 kW

: FALSE

: 160

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Corrente nominale

Tipo contatto

Tipo prodotto

Interruttore ausiliario 5 A 1 scambio Siemens 3KD91031

Articolo n°:1704708

Consegna entro Mer 11 Nov

Conrad Electronic

5 A

1 scambio

Interruttore ausiliario

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

11,99 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30340NE100

Articolo n°:1735767

Consegna entro Mer 25 Nov

Conrad Electronic

100 A

3 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

129,99 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30340NE400

Articolo n°:1735768

Consegna entro Mer 25 Nov

Conrad Electronic

100 A

3 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

129,99 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30342NE100

Articolo n°:1735769

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

3 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30342NE400

Articolo n°:1751265

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

3 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30300NE100

Articolo n°:1748631

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30300NE200

Articolo n°:1735763

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30302NE100

Articolo n°:1735764

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30302NE200

Articolo n°:1735765

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30320NE100

Articolo n°:1702364

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

189,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1742069 Interruttore-sezionatore 3 poli 200 A 4 scambi 690 V/AC Siemens 3KD36320NE100

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1742069 Interruttore-sezionatore 3 poli 200 A 4 scambi 690 V/AC Siemens 3KD36320NE100

Descrizione

Interruttore-sezionatore 200A, Baugr. 2, 3 poli trazione anteriore sinistra dispositivo completo con presa diretta grigio collegamento piatto incl. Pareti di separazione di fase sezionatore 3KD fino a 1600 a come interruttore principale, di ARRESTO DI EMERGENZA o di riparazione. I sezionatori da 3KD a 1600 a di Siemens offrono una protezione persone e un'elevata affidabilità degli impianti nell'industria, nell'infrastruttura e nel GEB. Come interruttori principali, DI ARRESTO DI EMERGENZA o di riparazione, i sezionatori 3KD commutano l'attrezzatura elettrica sotto carico e forniscono una funzione e una distanza di sicurezza nei circuiti a bassa tensione. 1. Protezione affidabile contro le scosse elettriche. 2. Tecnologia robusta per un'elevata affidabilità dell'impianto. 3. Utilizzabile in molti modi con tipi di collegamento e azionamento variabili. 4. Funzioni di notte semplici grazie all'ampia gamma di accessori 5. Montaggio rapido su guida DIN con Baugr??en fino a 200 A. 6. Progettazione efficiente grazie a dati CAx completi. 7. Documentazione semplice con il configuratore manuale. 8. Adatto per impianti eolici e solari.
