Name: Interruttore-sezionatore 3 poli 200 A 690 V/AC Siemens 3KD36300PE200
Brand: Siemens
SKU: 1742068
Availability: BackOrder

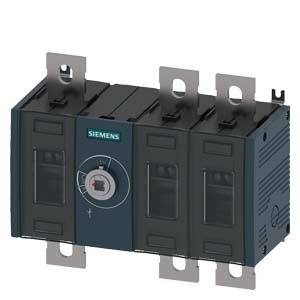

Interruttore di Siemens, rappresentato in involucro nero con tre grandi morsetti. Posizione dell'interruttore contrassegnata per il controllo.

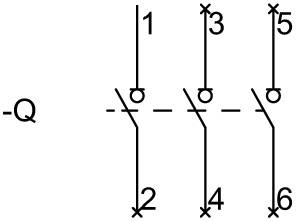

Schema di circuito con sei elementi di commutazione, di cui tre disposti verticalmente e contrassegnati con numeri da 1 a 6, collegati tra loro da linee.

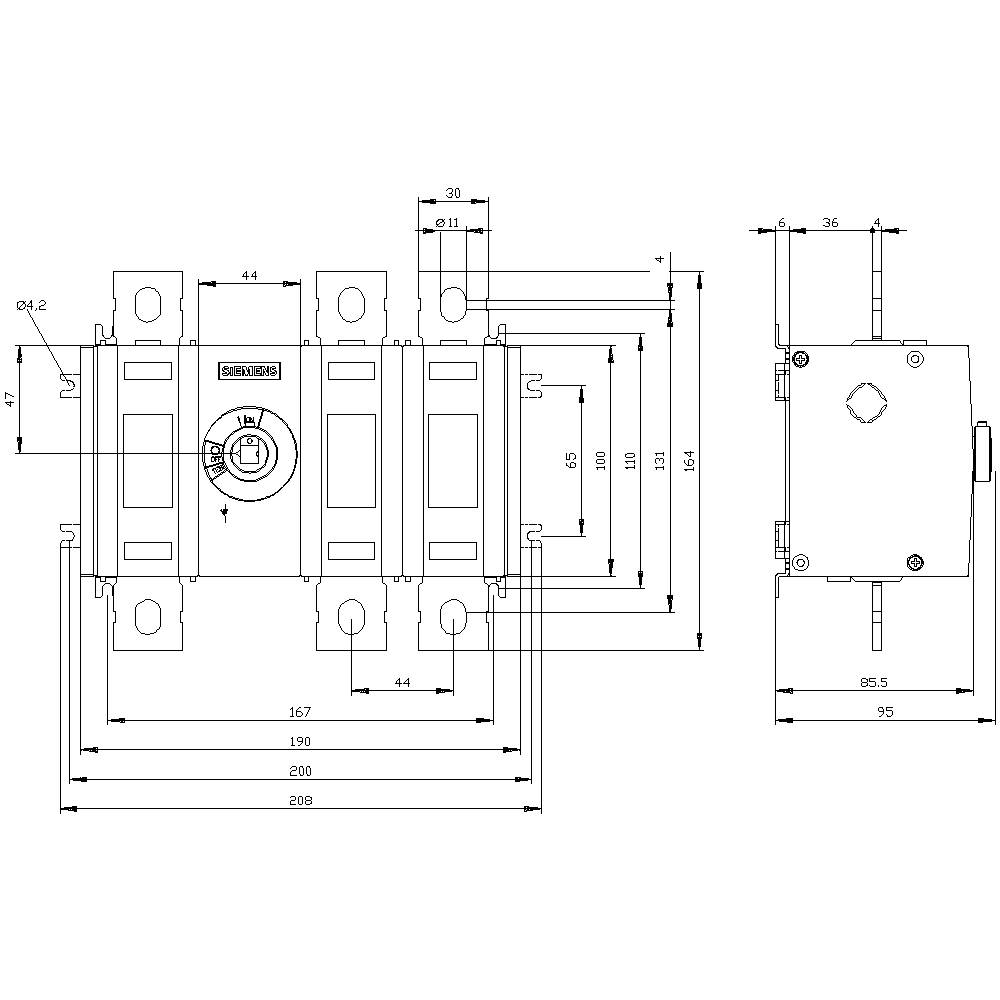

Disegno tecnico di un interruttore con misure in millimetri. La vista frontale e laterale mostrano le posizioni e le distanze dettagliate dei componenti.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

200 A

Tensione d'esercizio

690 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 12 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (265,00 € / Pezzo)

265,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 12 kV
Durata meccanica: 10000
Durata elettrica: 1000
Potenza dissipata: 12 W
Modello del collegamento elettrico: Collegamento piatto
Dimensione del sezionatore: 3
Tipo di fissaggio: Fissaggio a vite

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 3

Dim.: (L x A x P) 190 x 164 x 93.5 mm

Corrente nominale: 200 A

Corrente nominale: 200 A

Modello: Interruttori

Larghezza: 190 mm

Altezza: 164 mm

Profondità: 93.5 mm

: 6

: 6

: 200 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 110 kW

: 13 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 200 A

: 110 kW

: FALSE

: 200

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Corrente nominale

Tipo contatto

Tipo prodotto

Interruttore ausiliario 5 A 1 scambio Siemens 3KD91031

Articolo n°:1704708

Consegna entro Mer 11 Nov

Conrad Electronic

5 A

1 scambio

Interruttore ausiliario

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

11,99 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30340NE100

Articolo n°:1735767

Consegna entro Mer 25 Nov

Conrad Electronic

100 A

3 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

129,99 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30340NE400

Articolo n°:1735768

Consegna entro Mer 25 Nov

Conrad Electronic

100 A

3 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

129,99 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30342NE100

Articolo n°:1735769

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

3 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30342NE400

Articolo n°:1751265

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

3 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30300NE100

Articolo n°:1748631

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30300NE200

Articolo n°:1735763

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30302NE100

Articolo n°:1735764

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30302NE200

Articolo n°:1735765

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,99 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30320NE100

Articolo n°:1702364

Consegna entro Gio 12 Nov

Conrad Electronic

100 A

4 scambi

Interruttore-sezionatore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

189,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1742068 Interruttore-sezionatore 3 poli 200 A 690 V/AC Siemens 3KD36300PE200

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1742068 Interruttore-sezionatore 3 poli 200 A 690 V/AC Siemens 3KD36300PE200

Descrizione

Interruttore-sezionatore 200A, Baugr. 3, 3 poli FWD centrale senza impugnatura interruttore sezionatore piatto 3KD fino a 1600 a come interruttore di circuito principale, ARRESTO DI EMERGENZA o interruttore di riparazione. I sezionatori da 3KD a 1600 a di Siemens offrono una protezione persone e un'elevata affidabilità degli impianti nell'industria, nell'infrastruttura e nel GEB. Come interruttori principali, DI ARRESTO DI EMERGENZA o di riparazione, i sezionatori 3KD commutano l'attrezzatura elettrica sotto carico e forniscono una funzione e una distanza di sicurezza nei circuiti a bassa tensione. 1. Protezione affidabile contro le scosse elettriche. 2. Tecnologia robusta per un'elevata affidabilità dell'impianto. 3. Utilizzabile in molti modi con tipi di collegamento e azionamento variabili. 4. Funzioni di notte semplici grazie all'ampia gamma di accessori 5. Montaggio rapido su guida DIN con Baugr??en fino a 200 A. 6. Progettazione efficiente grazie a dati CAx completi. 7. Documentazione semplice con il configuratore manuale. 8. Adatto per impianti eolici e solari.
