Name: Interruttore-sezionatore 3 poli 400 A 690 V/AC Siemens 3KD42320PE100
Brand: Siemens
SKU: 1742106
Availability: BackOrder

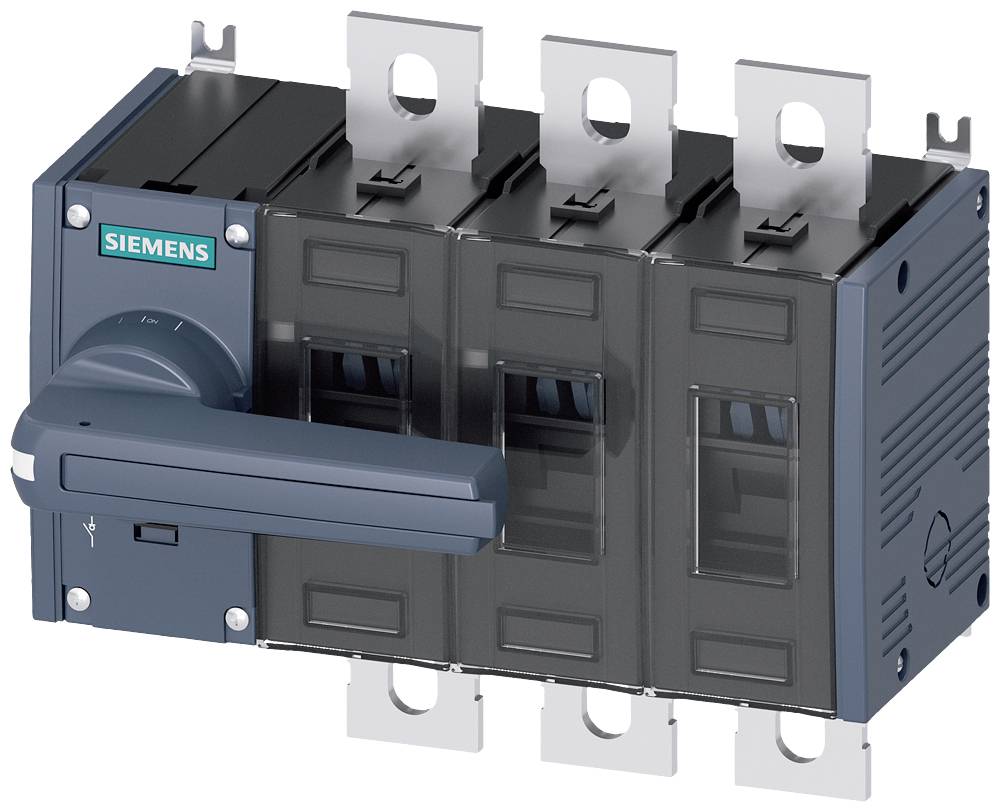

Un sezionatore di carico tripolare Siemens con impugnatura. Idoneo all'utilizzo in impianti elettrici industriali.

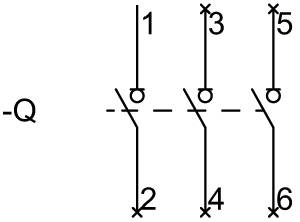

Il diagramma mostra uno schema elettrico con sei morsetti numerati (-Q, 1-6). Le linee di connessione chiariscono il percorso del circuito.

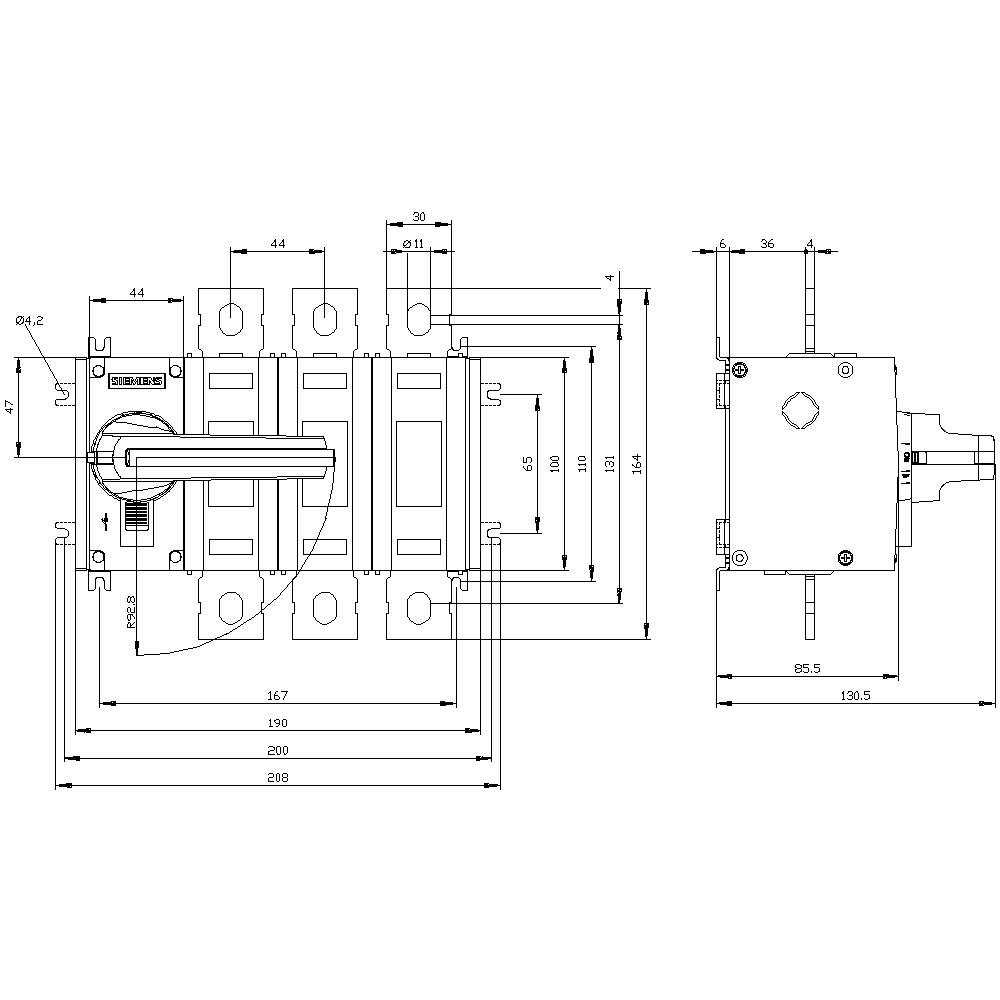

Disegno tecnico di un'unità di commutazione con dimensioni dettagliate in millimetri. Mostra la vista frontale e laterale della costruzione.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

400 A

Tensione d'esercizio

690 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 11 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (499,00 € / Pezzo)

499,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 12 kV
Durata meccanica: 10000
Durata elettrica: 1000
Colore dell'attuatore: Grigio
Potenza dissipata: 42 W
Modello del collegamento elettrico: Collegamento piatto
Dimensione del sezionatore: 3
Tipo di fissaggio: Fissaggio a vite

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 3

Dim.: (L x A x P) 190 x 164 x 130.5 mm

Corrente nominale: 400 A

Corrente nominale: 400 A

Modello: Interruttori

Larghezza: 190 mm

Altezza: 164 mm

Profondità: 130.5 mm

: 6

: 6

: 400 A

: 3

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 200 kW

: 13 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 400 A

: 220 kW

: FALSE

: 400

: Other

UKCA: Sì
