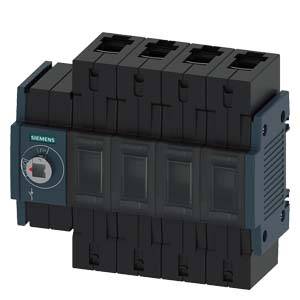

Name: Interruttore-sezionatore 4 poli 100 A 4 scambi 690 V/AC Siemens 3KD30402NE100
Brand: Siemens
SKU: 1735772
Availability: BackOrder

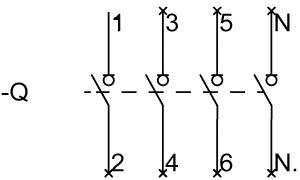

Schema di un interruttore elettrico: Il circuito è suddiviso in tre sezioni verticali, contrassegnate con 1, 3, 5 e 2, 4, 6.

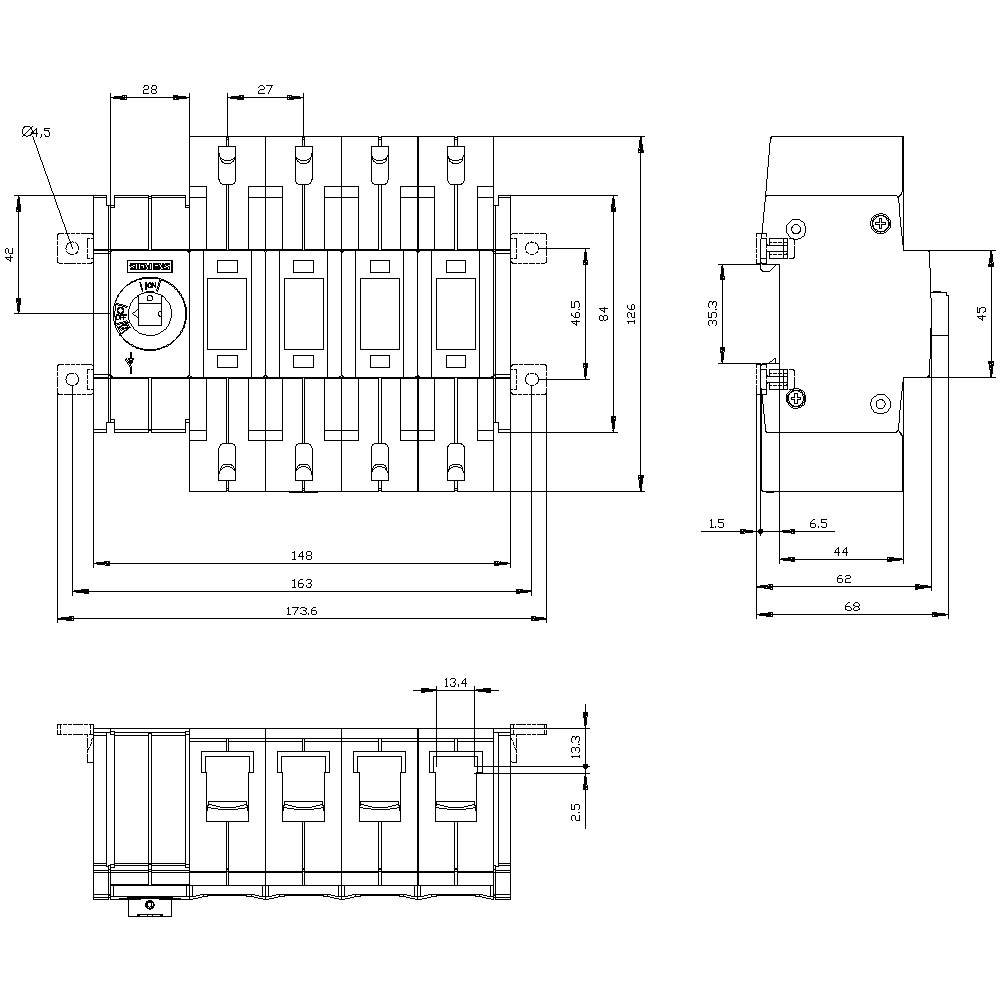

Disegno tecnico di un interruttore con misure precise in millimetri. Mostra vista dall'alto, vista laterale e vista frontale.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

100 A

Tipo contatto

4 scambi

Scheda tecnica (PDF)

Consegna entro Lun 9 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (155,73 € / Pezzo)

155,73 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 8 kV
Durata meccanica: 15000
Durata elettrica: 1500
Potenza dissipata: 7.2 W
Modello del collegamento elettrico: Morsetto per telaio
Dimensione del sezionatore: 2
Tipo di fissaggio: Fissaggio a vite e su guida DIN 35 mm

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 4 scambi

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 4

Dim.: (L x A x P) 148 x 126 x 68 mm

Corrente nominale: 100 A

Corrente nominale: 100 A

Modello: Interruttori

Larghezza: 148 mm

Altezza: 126 mm

Profondità: 68 mm

: 0

: 0

: 100 A

: 4

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 55 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 100

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Tipo prodotto

Tipo contatto

Interruttore ausiliario 5 A 1 scambio Siemens 3KD91031

Articolo n°:1704708

Consegna entro Mar 27 Ott

Conrad Electronic

5 A

Interruttore ausiliario

1 scambio

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,83 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30340NE100

Articolo n°:1735767

Consegna entro Lun 9 Nov

Conrad Electronic

100 A

Interruttore-sezionatore

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

106,55 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30340NE400

Articolo n°:1735768

Consegna entro Lun 9 Nov

Conrad Electronic

100 A

Interruttore-sezionatore

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

106,55 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30342NE100

Articolo n°:1735769

Consegna entro Mer 28 Ott

Conrad Electronic

100 A

Interruttore-sezionatore

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

Interruttore-sezionatore 3 poli 100 A 3 scambi 690 V/AC Siemens 3KD30342NE400

Articolo n°:1751265

Consegna entro Mer 28 Ott

Conrad Electronic

100 A

Interruttore-sezionatore

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30300NE100

Articolo n°:1748631

Consegna entro Mar 27 Ott

Conrad Electronic

100 A

Interruttore-sezionatore

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30300NE200

Articolo n°:1735763

Consegna entro Mer 28 Ott

Conrad Electronic

100 A

Interruttore-sezionatore

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30302NE100

Articolo n°:1735764

Consegna entro Mer 28 Ott

Conrad Electronic

100 A

Interruttore-sezionatore

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

131,14 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30302NE200

Articolo n°:1735765

Consegna entro Mer 28 Ott

Conrad Electronic

100 A

Interruttore-sezionatore

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

131,14 €^*

Interruttore-sezionatore 3 poli 100 A 4 scambi 690 V/AC Siemens 3KD30320NE100

Articolo n°:1702364

Consegna entro Mer 28 Ott

Conrad Electronic

100 A

Interruttore-sezionatore

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

155,73 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1735772 Interruttore-sezionatore 4 poli 100 A 4 scambi 690 V/AC Siemens 3KD30402NE100

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1735772 Interruttore-sezionatore 4 poli 100 A 4 scambi 690 V/AC Siemens 3KD30402NE100

Descrizione

Interruttore-sezionatore 100A, Baugr. 2, 4 poli FWD lato sinistro dispositivo di base senza impugnatura morsetto telaio sezionatore 3KD fino a 1600 a come interruttore principale, ARRESTO DI EMERGENZA o riparazione. I sezionatori da 3KD a 1600 a di Siemens offrono una protezione persone e un'elevata affidabilità degli impianti nell'industria, nell'infrastruttura e nel GEB. Come interruttori principali, DI ARRESTO DI EMERGENZA o di riparazione, i sezionatori 3KD commutano l'attrezzatura elettrica sotto carico e forniscono una funzione e una distanza di sicurezza nei circuiti a bassa tensione. 1. Protezione affidabile contro le scosse elettriche. 2. Tecnologia robusta per un'elevata affidabilità dell'impianto. 3. Utilizzabile in molti modi con tipi di collegamento e azionamento variabili. 4. Funzioni di notte semplici grazie all'ampia gamma di accessori 5. Montaggio rapido su guida DIN con Baugr??en fino a 200 A. 6. Progettazione efficiente grazie a dati CAx completi. 7. Documentazione semplice con il configuratore manuale. 8. Adatto per impianti eolici e solari.
