Name: Interruttore-sezionatore 4 poli 100 A 4 scambi 690 V/AC Siemens 3KD30422NE100
Brand: Siemens
SKU: 1735774
Availability: BackOrder

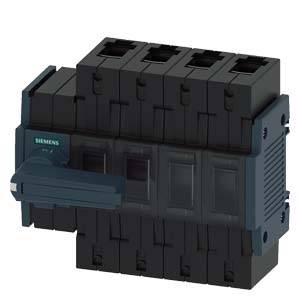

Interruttore di potenza Siemens nero e grigio con più morsetti, adatto per sistemi elettrici industriali.

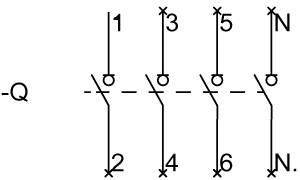

Schema elettrico con sei linee verticali numerate da 1 a N. Le linee sono collegate da linee orizzontali tratteggiate, mentre le frecce indicano le posizioni elettriche della commutazione.

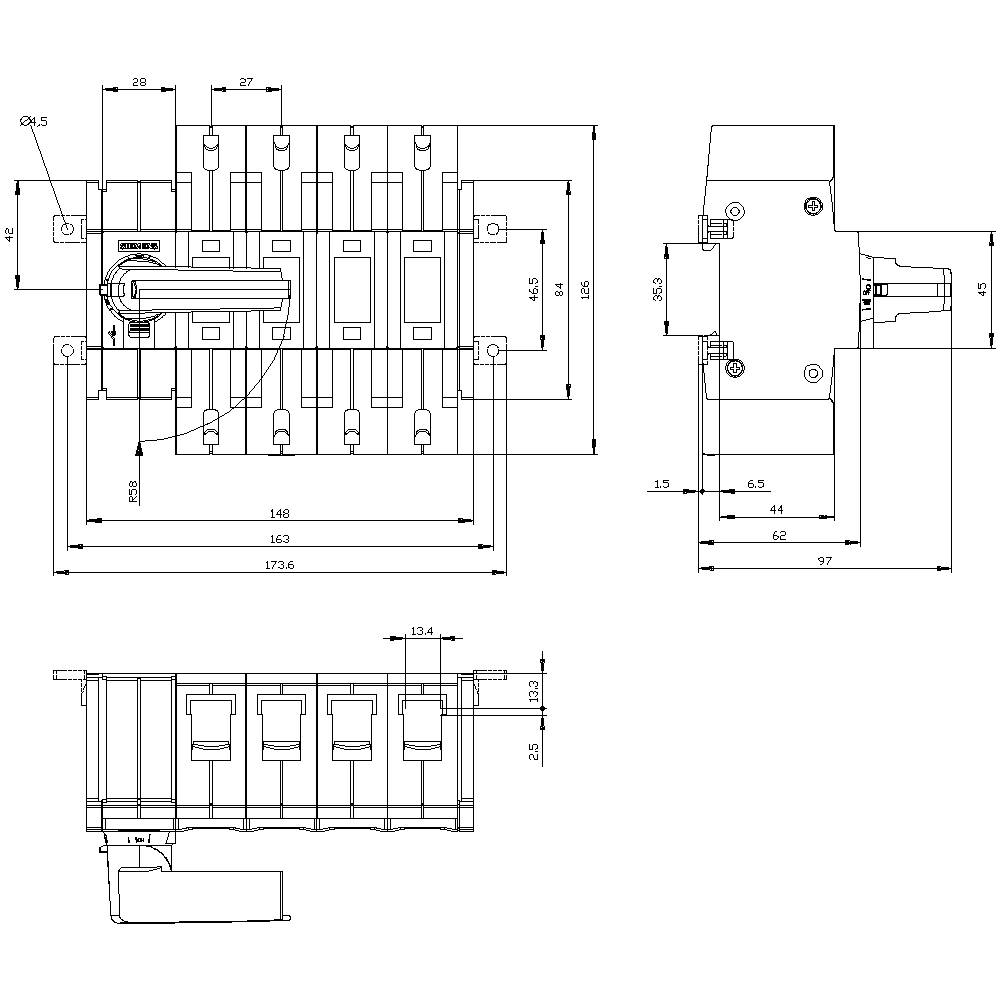

Disegno tecnico di un interruttore elettrico con quote in millimetri; mostra vista frontale, laterale e dall'alto.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

100 A

Tipo contatto

4 scambi

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Lun 16 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (229,99 € / Pezzo)

229,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 8 kV
Durata meccanica: 15000
Durata elettrica: 1500
Colore dell'attuatore: Grigio
Potenza dissipata: 7.2 W
Modello del collegamento elettrico: Morsetto per telaio
Dimensione del sezionatore: 2
Tipo di fissaggio: Fissaggio a vite e su guida DIN 35 mm

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 4 scambi

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 4

Dim.: (L x A x P) 148 x 126 x 97 mm

Corrente nominale: 100 A

Corrente nominale: 100 A

Modello: Interruttori

Larghezza: 148 mm

Altezza: 126 mm

Profondità: 97 mm

: 0

: 0

: 100 A

: 4

: IP20

: 4

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 55 kW

: 4 kA

: Grey

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 100

: Other

UKCA: Sì
