Name: Interruttore-sezionatore 4 poli 160 A 4 scambi 690 V/AC Siemens 3KD34400NE200
Brand: Siemens
SKU: 1742055
Availability: BackOrder

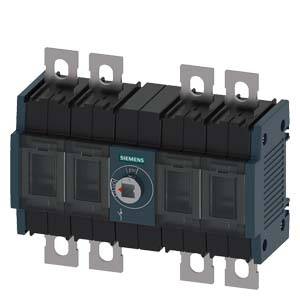

Interruttore di marca Siemens con multiple connessioni, alloggiamento nero, disposto verticalmente. Utilizzato nei sistemi di distribuzione elettrica.

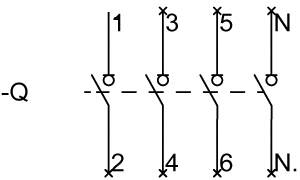

Schema a interruttori con sei linee verticali, numerate da 1 a N. Le linee attraversano una linea orizzontale tratteggiata.

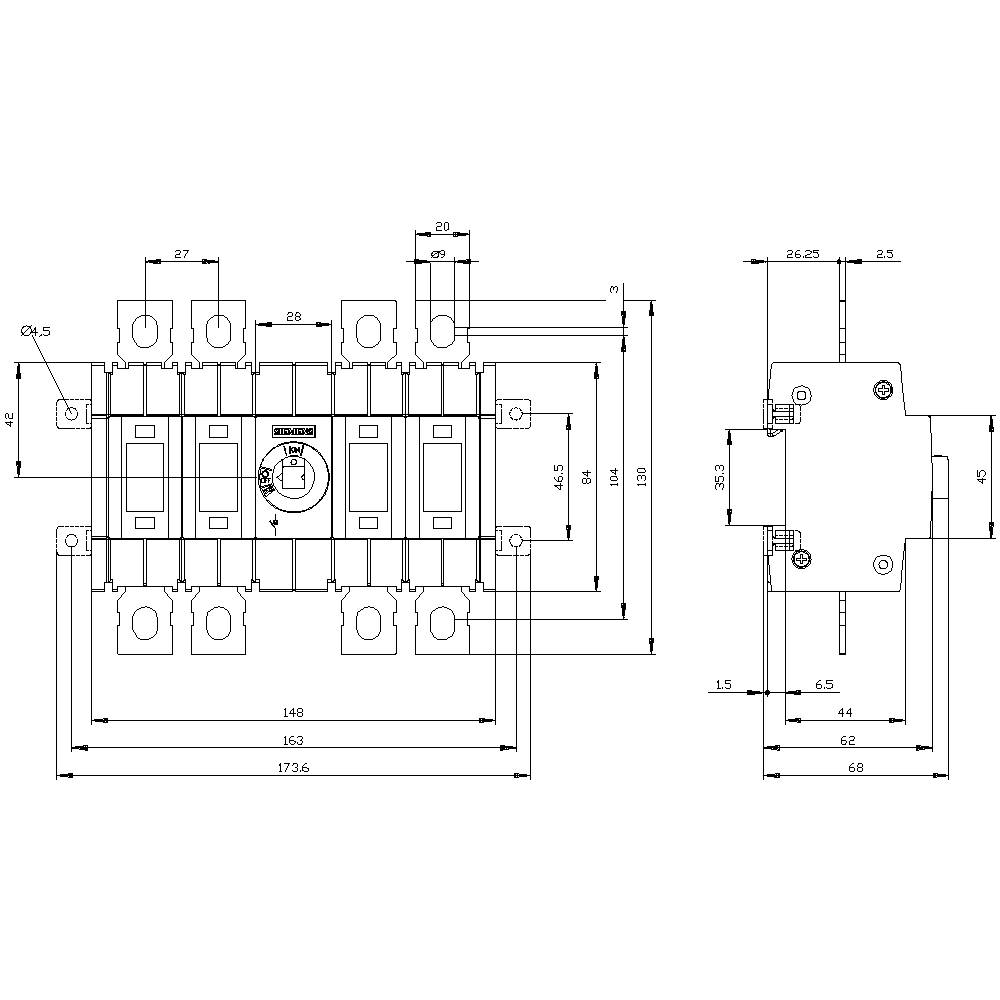

Disegno tecnico di un interruttore con dimensioni in millimetri. Mostra la vista frontale e laterale con misure e connessioni dettagliate.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

160 A

Tipo contatto

4 scambi

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 18 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (219,99 € / Pezzo)

219,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 8 kV
Durata meccanica: 15000
Durata elettrica: 1500
Potenza dissipata: 18.4 W
Modello del collegamento elettrico: Collegamento piatto
Dimensione del sezionatore: 2
Tipo di fissaggio: Fissaggio a vite e su guida DIN 35 mm

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 4 scambi

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 4

Dim.: (L x A x P) 148 x 168 x 68 mm

Corrente nominale: 160 A

Corrente nominale: 160 A

Modello: Interruttori

Larghezza: 148 mm

Altezza: 168 mm

Profondità: 68 mm

: 0

: 0

: 160 A

: 4

: IP00

: 4

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 160 A

: 90 kW

: FALSE

: 160

: Other

UKCA: Sì
