Name: Interruttore-sezionatore 4 poli 32 A 4 scambi 690 V/AC Siemens 3KD22402ME100
Brand: Siemens
SKU: 1728262
Availability: BackOrder

Un interruttore Siemens con sei leve nere e una manopola rotonda sul lato sinistro, probabilmente un interruttore di potenza.

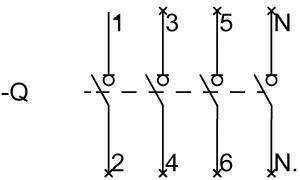

Schema elettrico con linee verticali e connessioni trasversali, numerato da 1 a 6, con punti terminali etichettati come 'N' e 'Q'.

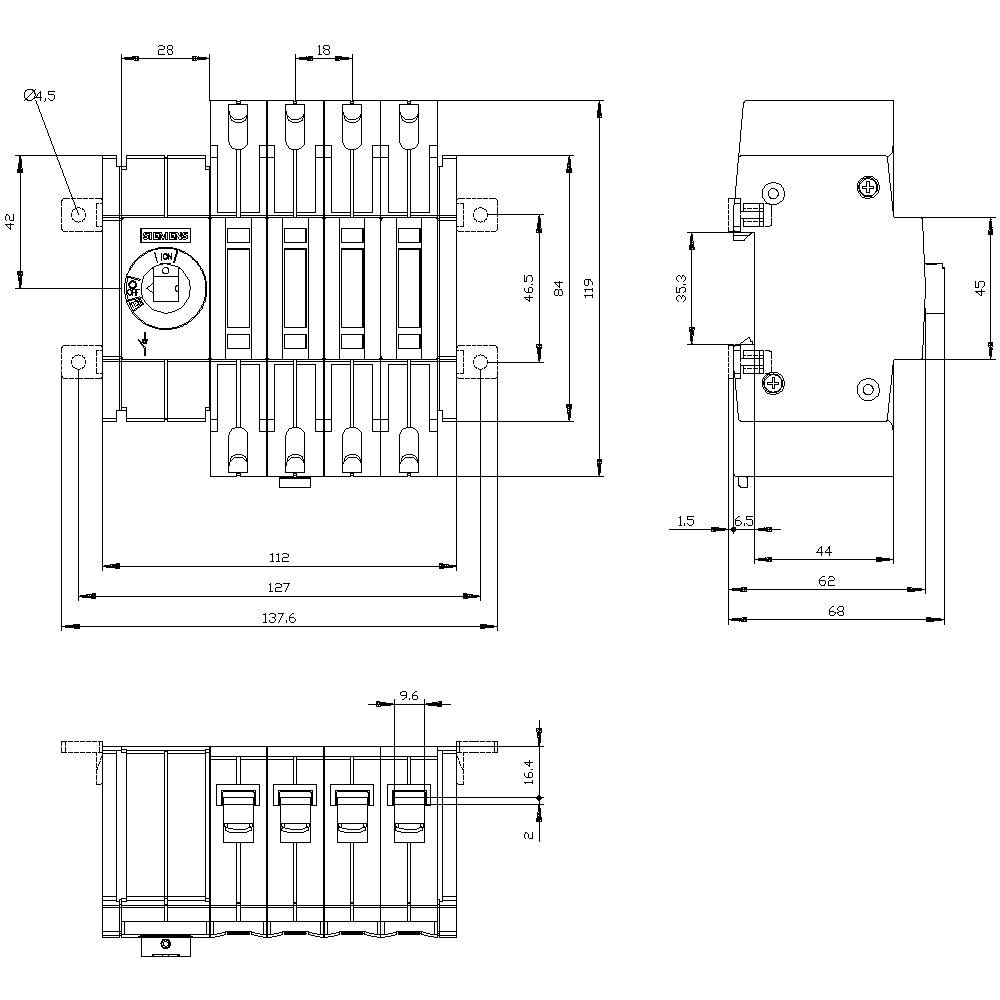

Disegno tecnico di un interruttore elettrico con misure precise in millimetri. Mostra viste tridimensionali e laterali.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

32 A

Tipo contatto

4 scambi

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Lun 16 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (114,99 € / Pezzo)

114,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 8 kV
Durata meccanica: 15000
Durata elettrica: 6000
Potenza dissipata: 1.6 W
Modello del collegamento elettrico: Morsetto per telaio
Dimensione del sezionatore: 1
Tipo di fissaggio: Fissaggio a vite e su guida DIN 35 mm

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 4 scambi

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 4

Dim.: (L x A x P) 112 x 119 x 68 mm

Corrente nominale: 32 A

Corrente nominale: 32 A

Modello: Interruttori

Larghezza: 112 mm

Altezza: 119 mm

Profondità: 68 mm

: 0

: 0

: 32 A

: 4

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 15 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: 15 kW

: FALSE

: 32

: Other

UKCA: Sì
