Name: Interruttore-sezionatore 4 poli 63 A 4 scambi 690 V/AC Siemens 3KD26402ME100
Brand: Siemens
SKU: 1735742
Availability: BackOrder

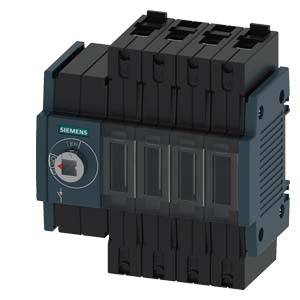

Un interruttore di potenza Siemens nero con più slot, progettato per applicazioni industriali per la protezione da sovracorrente dei dispositivi.

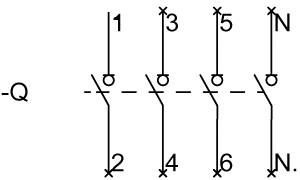

Disegno tecnico di uno schema elettrico con contatti numerati da 1 a 6 e un contatto contrassegnato 'N' sul lato destro.

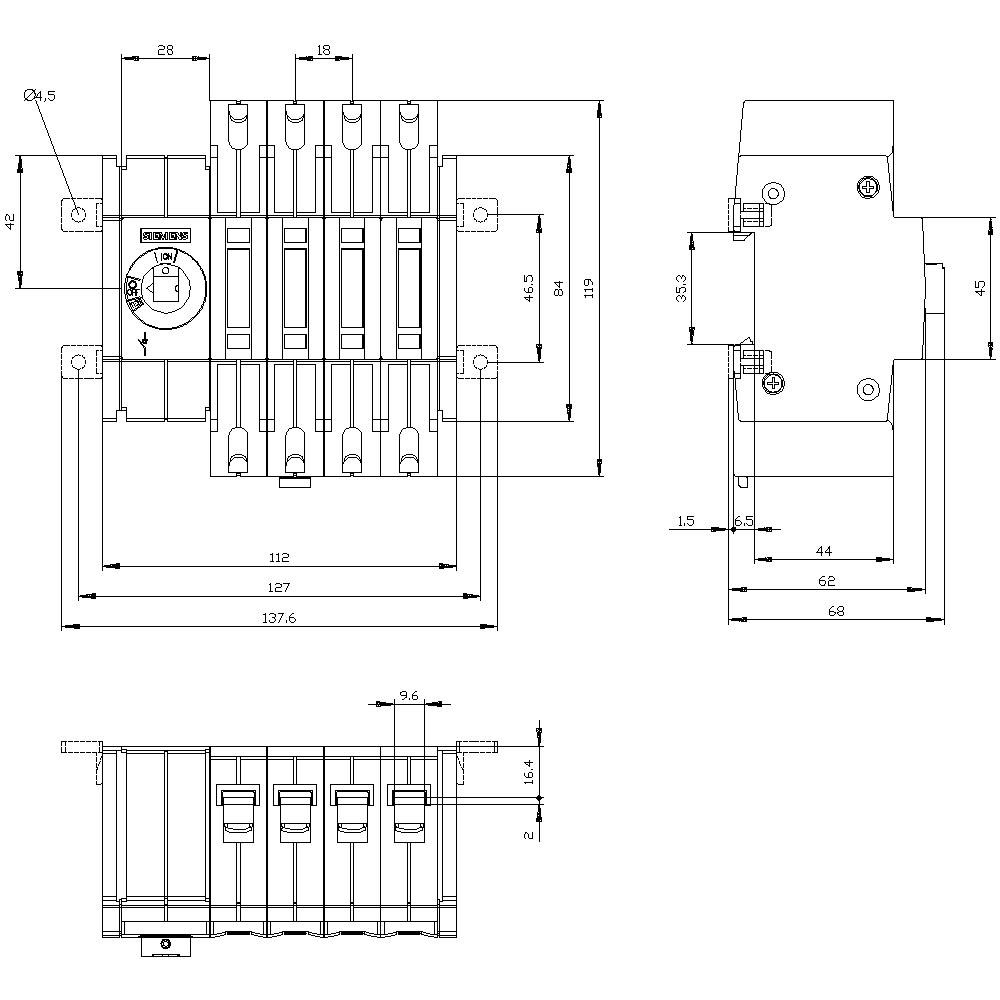

Un diagramma tecnico mostra la vista frontale, laterale e superiore di un interruttore elettrico con dimensioni dettagliate in millimetri.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

63 A

Tipo contatto

4 scambi

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Lun 16 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (119,99 € / Pezzo)

119,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 8 kV
Durata meccanica: 15000
Durata elettrica: 6000
Potenza dissipata: 4 W
Modello del collegamento elettrico: Morsetto per telaio
Dimensione del sezionatore: 1
Tipo di fissaggio: Fissaggio a vite e su guida DIN 35 mm

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 4 scambi

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 4

Dim.: (L x A x P) 112 x 119 x 68 mm

Corrente nominale: 63 A

Corrente nominale: 63 A

Modello: Interruttori

Larghezza: 112 mm

Altezza: 119 mm

Profondità: 68 mm

: 0

: 0

: 63 A

: 4

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 30 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: 30 kW

: FALSE

: 63

: Other

UKCA: Non rilevante
