Name: Interruttore-sezionatore 4 poli 80 A 3 scambi 690 V/AC Siemens 3KD28442NE400
Brand: Siemens
SKU: 1702363
Availability: BackOrder

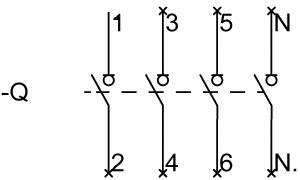

'Rappresentazione schematica di un circuito elettrico con morsetti numerati da 1 a N, collegati tramite linee orizzontali.'

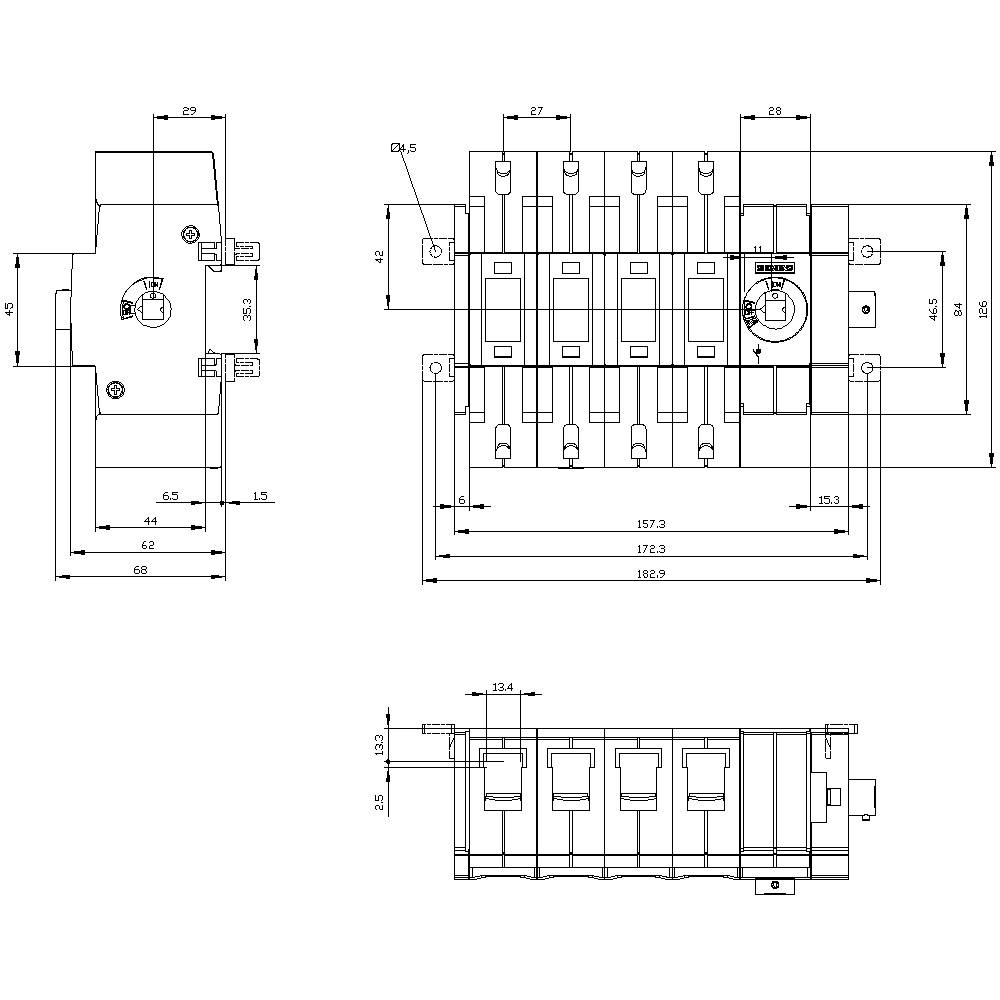

Disegno tecnico di un interruttore elettrico con multiple viste, dimensioni dettagliate e quote in millimetri.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

80 A

Tipo contatto

3 scambi

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 26 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (134,99 € / Pezzo)

134,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Tensione di isolamento: 1000 V
Temperatura ambiente: -25 °C - +70 °C
Resistenza alla tensione impulsiva: 8 kV
Durata meccanica: 15000
Durata elettrica: 1500
Potenza dissipata: 4.4 W
Modello del collegamento elettrico: Morsetto per telaio
Dimensione del sezionatore: 2
Tipo di fissaggio: Fissaggio a vite e su guida DIN 35 mm

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 3 scambi

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Numero Poli: 4

Dim.: (L x A x P) 157.3 x 126 x 69.5 mm

Corrente nominale: 80 A

Corrente nominale: 80 A

Modello: Interruttori

Larghezza: 157.3 mm

Altezza: 126 mm

Profondità: 69.5 mm

: 0

: 0

: 80 A

: 4

: IP20

: 3

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 80 A

: 37 kW

: FALSE

: 80

: Other

UKCA: Sì
