Name: Interruttore-sezionatore Grigio 1000 A 8 NA, 8 NC Siemens 3KD50420QE100
Brand: Siemens
SKU: 2263608
Availability: BackOrder

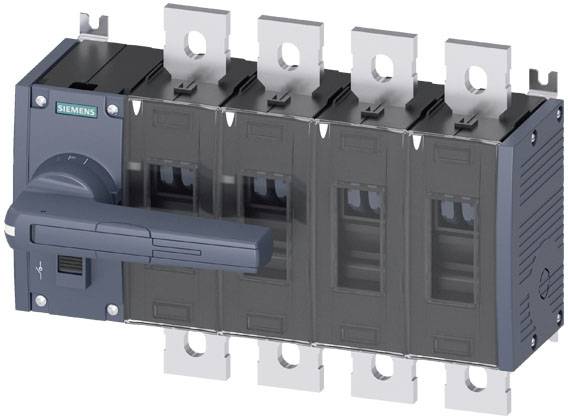

'Interruttore Siemens a quattro poli con leva laterale per il controllo manuale in un contesto industriale.'

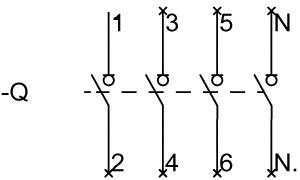

Schema elettrico di un circuito con morsetti numerati da 1 a 6 e lettere N e Q, che mostra i punti di connessione.

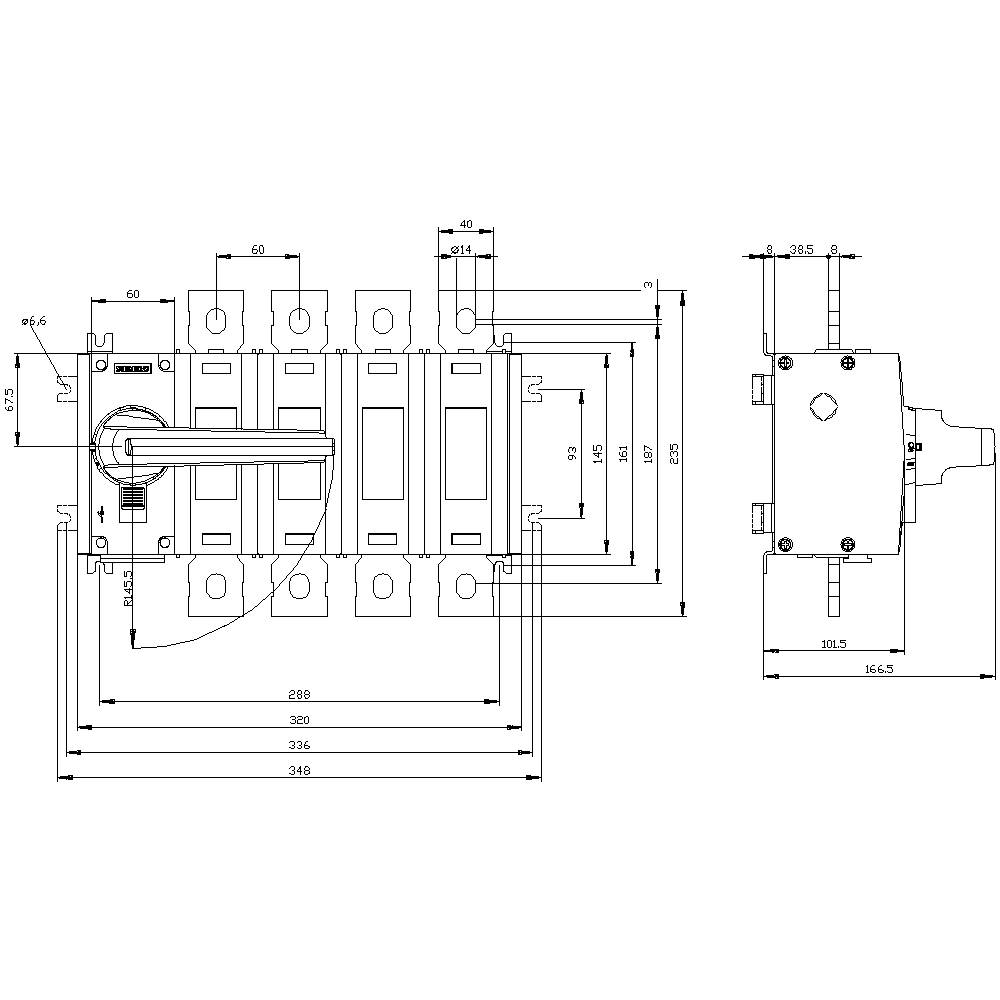

Disegno tecnico di un interruttore con dimensioni dettagliate in millimetri, comprensivo di larghezza, altezza e profondità.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Numero Poli

Corrente nominale

1000 A

Tipo contatto

8 NA

8 NC

Tensione d'esercizio

1000 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 11 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1869,00 € / Pezzo)

1869,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello del display / per indicazione della posizione di commutazione modalità manuale: ON-OFF-TEST
Modello del collegamento elettrico per circuito principale: Collegamento piatto
Dimensione del sezionatore: 4
Tipo di fissaggio: Fissaggio a vite
Montaggio a pavimento: Sì
Tensione di isolamento: 1000 V
Bloccaggio: Sì
Tipo di protezione: IP00
Temperatura ambiente durante il funzionamento: Da -25 °C a +70 °C.
Dissipazione di potenza max.: 140 W
Durata meccanica (cicli di commutazione) / tipica: 8000
Resistenza alla tensione impulsiva: 12 kV

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 8 NA
8 NC

Tensione d'esercizio: 1000 V/AC

Colore: Grigio

Numero Poli: 4

Dim.: (L x A x P) 320 x 235 x 166.5 mm

Corrente nominale: 1000 A

Corrente nominale: 1000 A

Modello: Trazione anteriore

Larghezza: 320 mm

Altezza: 235 mm

Profondità: 166.5 mm

: 8

: 8

: 800 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 560 kW

: 30 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 1000 A

: 400 kW

: FALSE

: 1000

: Other

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Corrente nominale

Numero Poli

Tipo contatto

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME100

Articolo n°:2263574

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

104,99 €^*

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME400

Articolo n°:2263575

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

104,99 €^*

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30442ME100

Articolo n°:2263579

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

129,99 €^*

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30442ME400

Articolo n°:2263580

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

129,99 €^*

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30302ME100

Articolo n°:2263571

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30302ME200

Articolo n°:2263572

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30402ME100

Articolo n°:2263576

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30402ME200

Articolo n°:2263577

Consegna entro Mer 11 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Interruttore-sezionatore 1000 A 8 NA, 8 NC Siemens 3KD50300QE100

Articolo n°:2263601

Consegna entro Mer 11 Nov

Conrad Electronic

1000 A

8 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1425,00 €^*

Interruttore-sezionatore 1000 A 8 NA, 8 NC Siemens 3KD50300QE200

Articolo n°:2263602

Consegna entro Mer 11 Nov

Conrad Electronic

1000 A

8 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1425,00 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2263608 Interruttore-sezionatore Grigio 1000 A 8 NA, 8 NC Siemens 3KD50420QE100

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2263608 Interruttore-sezionatore Grigio 1000 A 8 NA, 8 NC Siemens 3KD50420QE100

Descrizione

Interruttore-sezionatore 1000A, Baugr. 4, 4 poli, trazione anteriore sinistra unità completa con presa diretta, grigio, sezionatore piatto 3KD fino a 1600 a come interruttore di circuito principale, ARRESTO DI EMERGENZA o interruttore di riparazione. I sezionatori da 3KD a 1600 a di Siemens offrono una protezione persone e un'elevata affidabilità degli impianti nell'industria, nell'infrastruttura e nel GEB. Come interruttori principali, DI ARRESTO DI EMERGENZA o di riparazione, i sezionatori 3KD commutano l'attrezzatura elettrica sotto carico e forniscono una funzione e una distanza di sicurezza nei circuiti a bassa tensione. 1. Protezione affidabile contro le scosse elettriche. 2. Tecnologia robusta per un'elevata affidabilità dell'impianto. 3. Utilizzabile in molti modi con tipi di collegamento e azionamento variabili. 4. Funzioni di notte semplici grazie all'ampia gamma di accessori 5. Montaggio rapido su guida DIN con Baugr??en fino a 200 A. 6. Progettazione efficiente grazie a dati CAx completi. 7. Documentazione semplice con il configuratore manuale. 8. Adatto per impianti eolici e solari.
