Name: Interruttore-sezionatore Nero 16 mm² 25 A Siemens 3LD31540TK51
Brand: Siemens
SKU: 2263623
Availability: BackOrder

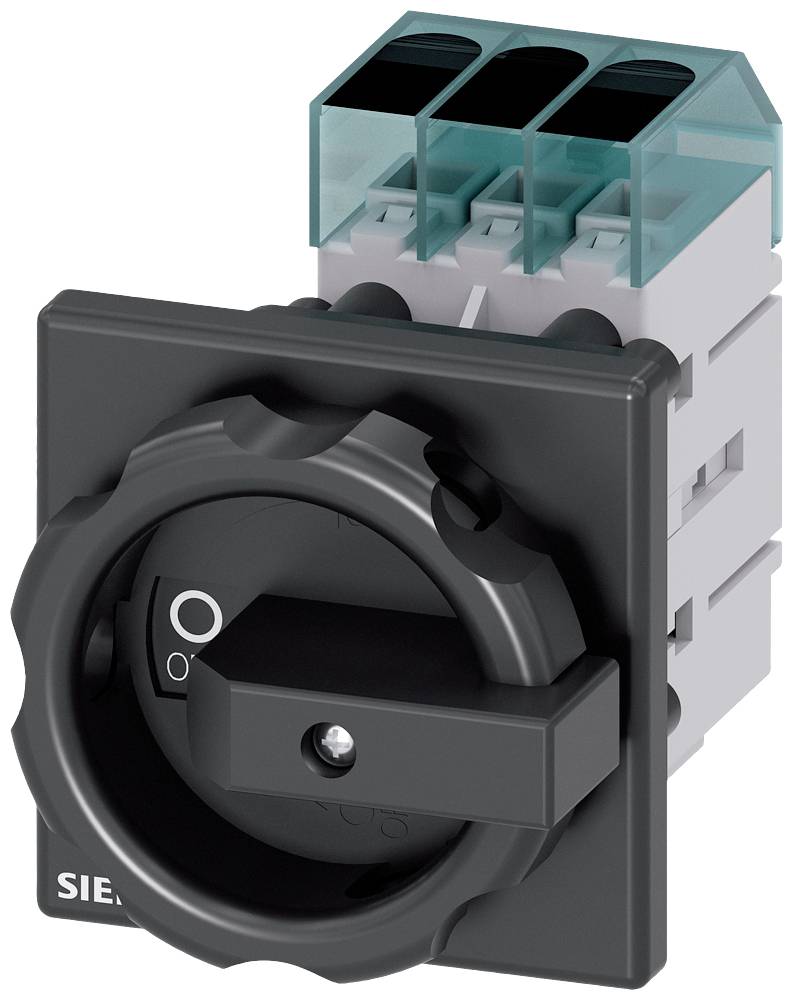

Un interruttore a levetta nero con la scritta '0' e '1', utilizzato per il controllo di dispositivi elettrici, montato su un involucro bianco.

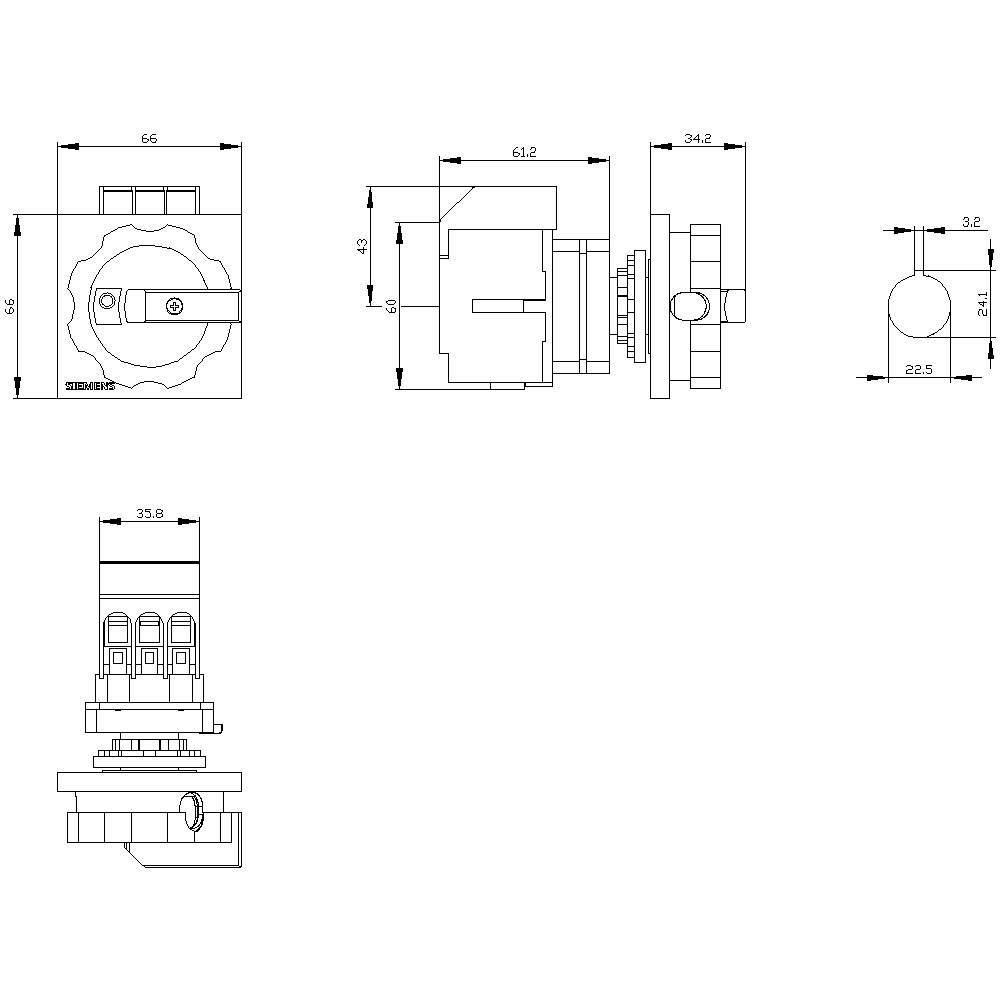

Disegno tecnico di un interruttore con quote dimensionali. Mostra la vista frontale, laterale e dall'alto con misure precise.

1/2

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Numero Poli

Corrente nominale

25 A

Tensione d'esercizio

690 V/AC

Colore

Nero

Consegna entro Mar 3 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (22,94 € / Pezzo)

22,94 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero di interruttori: 1
Modello del display / per indicazione della posizione di commutazione modalità manuale: 1 ON - 0 OFF
Modello dell'attuatore: Impugnatura girevole corta
Modello collegamento elettrico / per circuito principale: Morsetto telaio
Modello del collegamento elettrico / per contatti ausiliari: Morsetti per telaio
Modello impugnatura: Attuatore rotante, nero
Modello del dispositivo: Montaggio fisso
Tipo di fissaggio: Dispositivo da incasso con tecnologia di montaggio fisso
Tipo di fissaggio / montaggio frontale con fissaggio centrale: Sì
Tipo di interruttore: Fissato sulla parte anteriore
Frequenza di funzionamento: Da 50 a 60 Hz
Idoneità all'uso / interruttore principale: Sì
Idoneità all'uso / sezionatore: Sì
Idoneità all'uso / interruttore di sicurezza: Sì
Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
Durata elettrica (cicli di commutazione) / per AC-23 A / a 690 V: 6000
Durata meccanica (cicli di commutazione) / tipica: 100000
Tensione di isolamento: 690 V
Peso netto: 200 g
Dotazione del prodotto / bloccaggio: Sì
Ampliamento del prodotto / interruttore ausiliario: Sì
Tipo di protezione IP / frontale: IP65
Temperatura ambiente durante il funzionamento: Da -25 °C a +55 °C
Dissipazione di potenza massima: 3,3 W
Grado di inquinamento: 3
Numero di chiusure a staffa / massimo: 3
Potenza operativa / con AC-23 A / a 400 V: 9,5 kW
Potenza operativa / con AC-3 / a 690 V: 7,5 kW
Spessore della staffa / dei fermi / max. 8 mm
Corrente continua / il fusibile a monte / secondo UL: 50 A.
Corrente continua/contatto ausiliario: 10 A.
Funzione prodotto / bloccabile in posizione OFF: Sì
Frequenza di commutazione / max. [1/h]: 50
Dissipazione di potenza per conduttore / tipica: 1,1 W

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Colore: Nero

Sezione trasversale: 16 mm²

Numero Poli: 3

Dim.: (Ø x A) 22.5 mm x 60 mm

Corrente nominale: 25 A

Corrente nominale: 25 A

Modello: Interruttore principale

Larghezza: 36 mm

Altezza: 60 mm

Lunghezza: 66 mm

Profondità: 114 mm

Diametro: 22.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.5 kA

: Black

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Numero Poli

Tipo contatto

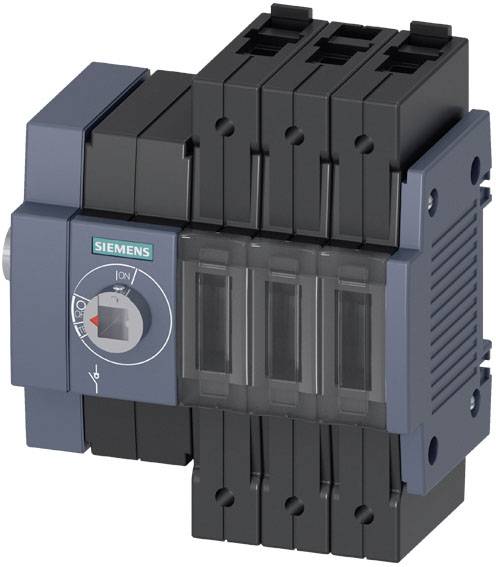

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME100

Articolo n°:2263574

Consegna entro Mar 3 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

86,06 €^*

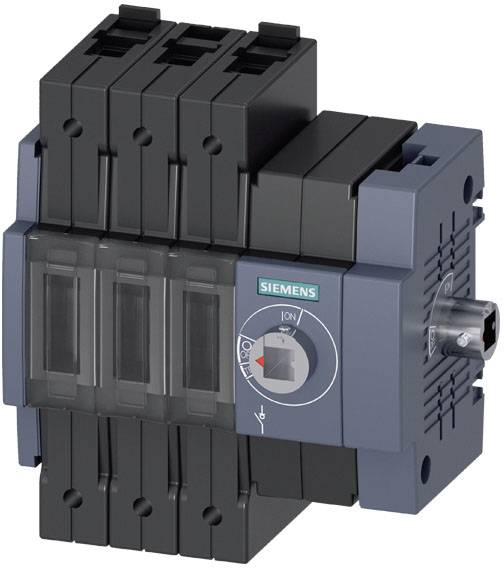

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30342ME400

Articolo n°:2263575

Consegna entro Mar 3 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

86,06 €^*

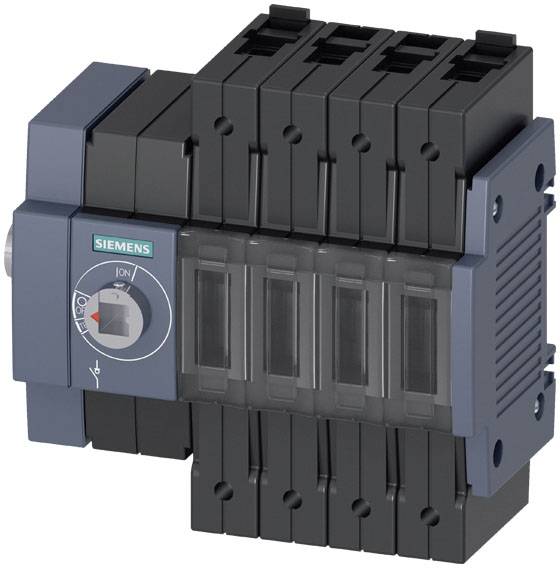

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30442ME100

Articolo n°:2263579

Consegna entro Mar 3 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

106,55 €^*

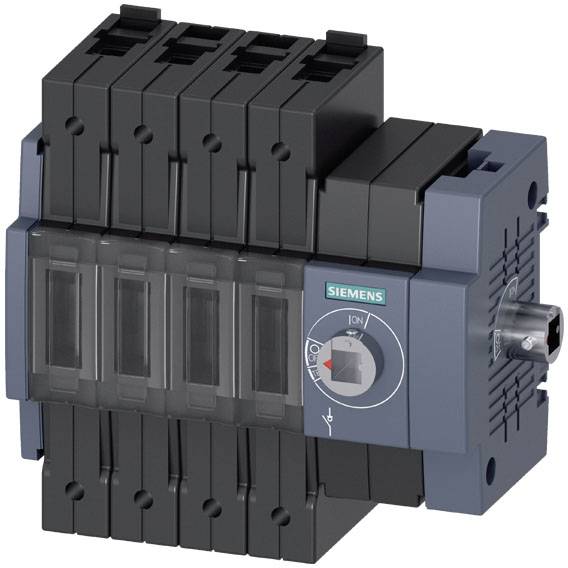

Interruttore-sezionatore 100 A 3 scambi Siemens 3KD30442ME400

Articolo n°:2263580

Consegna entro Mar 3 Nov

Conrad Electronic

100 A

3 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

106,55 €^*

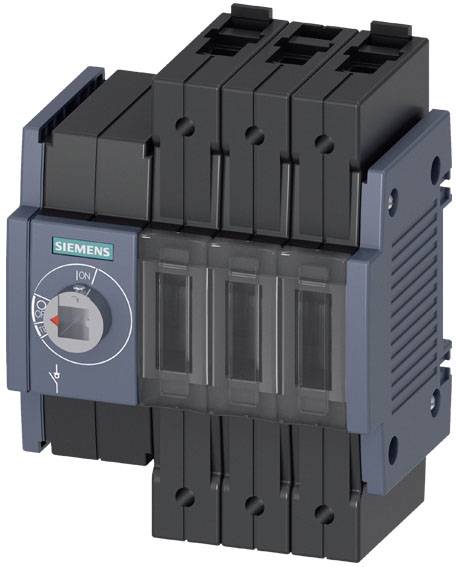

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30302ME100

Articolo n°:2263571

Consegna entro Mar 3 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

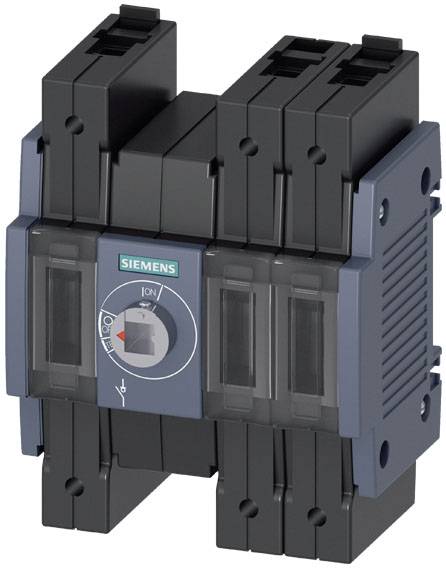

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30302ME200

Articolo n°:2263572

Consegna entro Mar 3 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

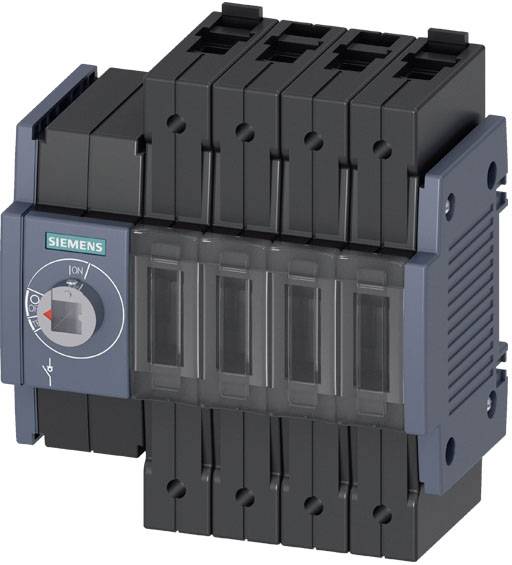

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30402ME100

Articolo n°:2263576

Consegna entro Mar 3 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

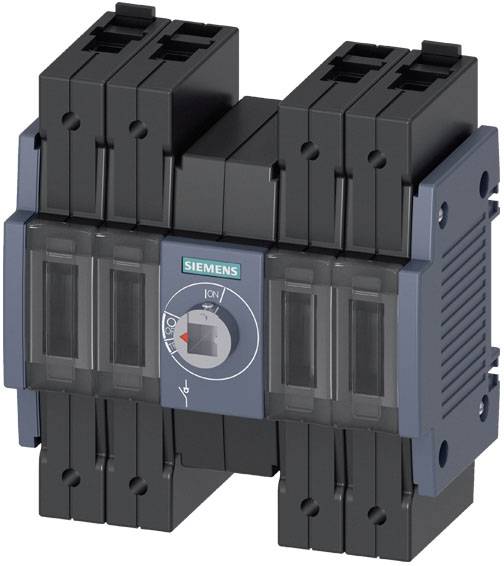

Interruttore-sezionatore 100 A 4 scambi Siemens 3KD30402ME200

Articolo n°:2263577

Consegna entro Mar 3 Nov

Conrad Electronic

100 A

4 scambi

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

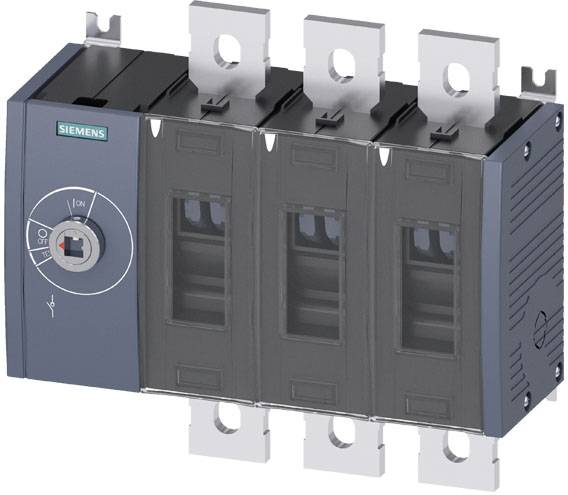

Interruttore-sezionatore 1000 A 8 NA, 8 NC Siemens 3KD50300QE100

Articolo n°:2263601

Consegna entro Mar 3 Nov

Conrad Electronic

1000 A

8 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

1168,03 €^*

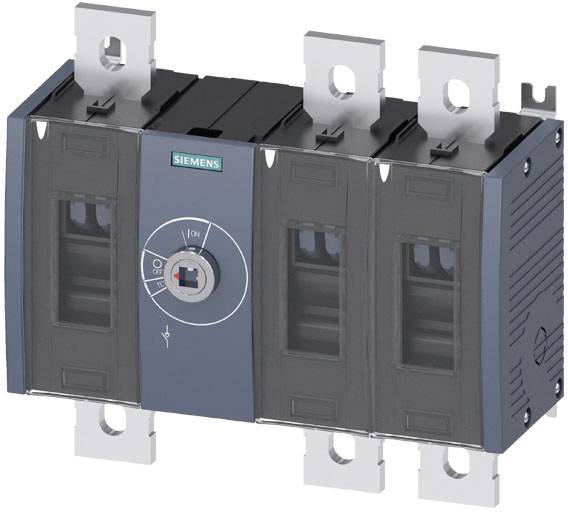

Interruttore-sezionatore 1000 A 8 NA, 8 NC Siemens 3KD50300QE200
