Name: Interruttore-sezionatore Nero 3 poli 185 mm² 250 A 690 V/AC Siemens 3LD24187UK01
Brand: Siemens
SKU: 1744159
Availability: BackOrder

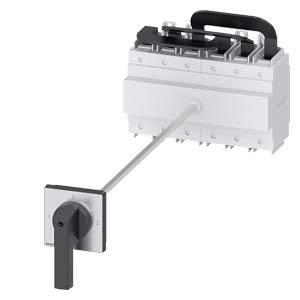

Meccanismo elettrico di interruzione con leva rotante, collegato tramite un'asta lunga a un dispositivo di comando a parete.

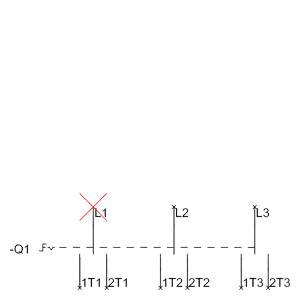

Schema di un circuito elettrico con nodi L1, L2, L3, ciascuno collegato a T1, T2, T3. Il collegamento -Q1 mostra un elemento barrato.

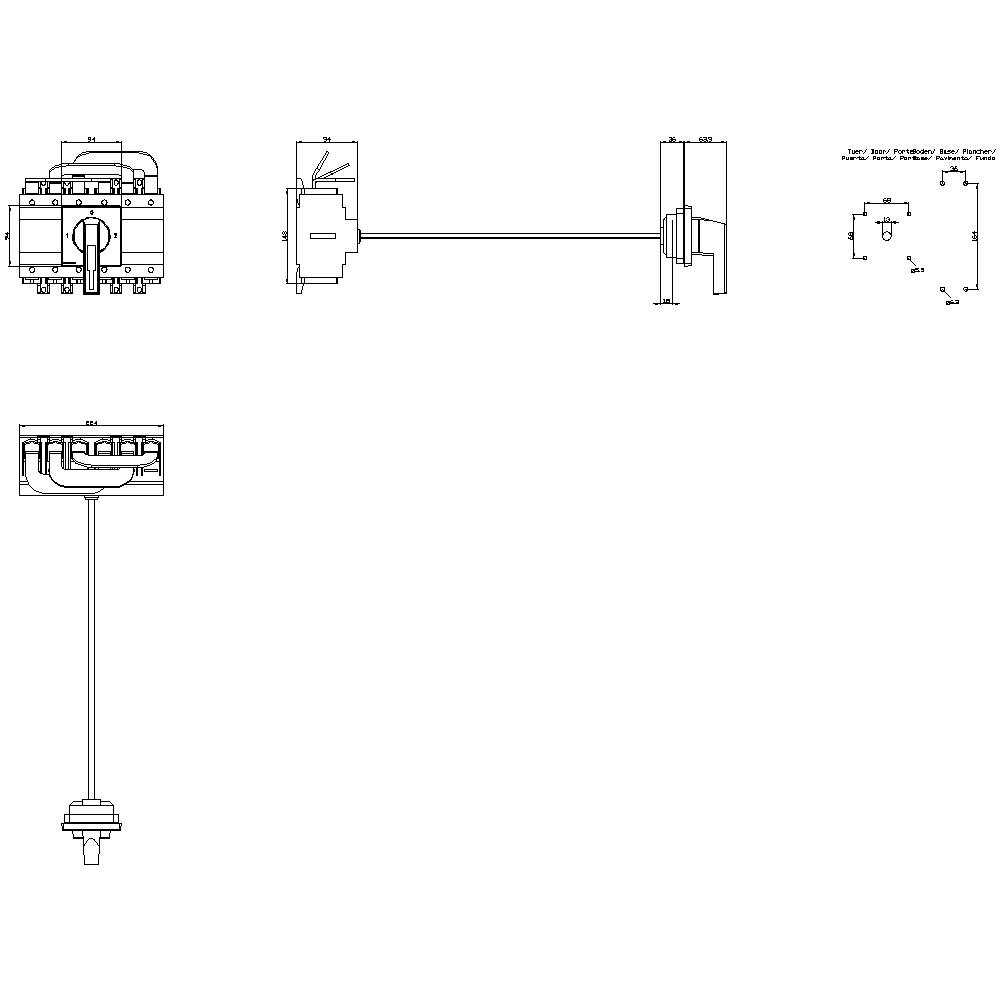

Disegno tecnico di un componente meccanico con tre proiezioni: vista frontale, vista laterale, vista dall'alto. Quote dimensionali incluse.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

250 A

Tensione d'esercizio

690 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 12 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1169,00 € / Pezzo)

1169,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP65
Tensione di isolamento: 690 V
Frequenza di funzionamento: 50/60 Hz
Temperatura ambiente: -25 °C - +55 °C
Resistenza alla tensione impulsiva: 8 kV
Durata meccanica: 100000
Durata elettrica: 6000
Elemento di azionamento del colore: nero
Dimensioni del sezionatore di carico: 5

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Colore: Nero

Sezione trasversale: 185 mm²

Numero Poli: 3

Dim.: (L x A x P) 112 x 169 x 94 mm

Corrente nominale: 250 A

Corrente nominale: 250 A

Modello: Commutatori

Larghezza: 112 mm

Altezza: 169 mm

Profondità: 94 mm

: 110 kW

: 0

: 0

: 250 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 132 kW

: 4 kA

: Black

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: FALSE

: 224

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Corrente nominale

Numero Poli

Sezione trasversale

Tensione nom.

3 poli 35 mm² 63 A 1 NA, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Articolo n°:1744180

Consegna entro Gio 12 Nov

Conrad Electronic

63 A

35 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

835,00 €^*

Dispositivo di commutazione 2 poli 16 A Siemens 3LD92065A

Articolo n°:1742995

Consegna entro Gio 19 Nov

Conrad Electronic

16 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

49,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 1 NA, 1 NC 690 V/AC Siemens 3LD30101TK05

Articolo n°:1744386

Consegna entro Gio 12 Nov

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

149,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Articolo n°:1744384

Consegna entro Gio 12 Nov

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

91,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD31101TK05

Articolo n°:1703073

Consegna entro Gio 19 Nov

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

174,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Articolo n°:1699137

Consegna entro Gio 12 Nov

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 1 NA, 1 NC 690 V/AC Tipo di conduttore = L Siemens 3LD32101TK05

Articolo n°:1741547

Consegna entro Gio 19 Nov

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

179,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Articolo n°:1748476

Consegna entro Gio 12 Nov

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

119,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 1 NA, 1 NC 690 V/AC Siemens 3LD33101TK05

Articolo n°:1741759

Consegna entro Gio 19 Nov

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

219,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Articolo n°:1741757

Consegna entro Gio 12 Nov

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1744159 Interruttore-sezionatore Nero 3 poli 185 mm² 250 A 690 V/AC Siemens 3LD24187UK01

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1744159 Interruttore-sezionatore Nero 3 poli 185 mm² 250 A 690 V/AC Siemens 3LD24187UK01

Descrizione

SENTRON, interruttore-sezionatore 3LD, commutatore, a 3 poli, IU= 250 a, potenza di esercizio / con AC-23 a a 400 V: 132 kW, fissaggio a pavimento con giunto per porta, azionamento a leva, nero, fissaggio a 4 fori dell'interruttore di ARRESTO DI EMERGENZA e principale SentRON 3LD2 per lo spegnimento sicuro di carichi in molti settori, ad esempio per motori a corrente alternata, impianti di condizionamento e ventilazione, nelle macchine di lavorazione e costruzione di impianti di lavorazione e produzione di macchinari, nel settore chimico o alimentare e delle bevande.
Struttura modulare, montaggio semplice e rapido di interruttori ausiliari, morsetto N-PE o 4. Polo. Separazione ottimale dalla rete da 16 a fino a 250 a grazie alla chiusura dell'azionamento rotante. Grado di protezione fino a IP 65 con alloggiamento incapsulato per applicazioni all'aperto. Versatile e utilizzabile in tutto il mondo grazie alle approvazioni internazionali IEC, UL, CCC e cantieristica navale.
Gli interruttori principali e DI ARRESTO DI EMERGENZA 3LD sono disponibili in diverse varianti per il fissaggio frontale, la piastra di montaggio, la guida DIN o il montaggio del distributore, a scelta con azionamento a rotazione dell'attacco diretto o della porta. Su 3LD2 sono disponibili anche varianti per applicazioni a corrente continua.
Interruttore principale e DI ARRESTO DI EMERGENZA 3LD - sicurezza continua per utenti e sistemi.

Testo tradotto automaticamente
