Name: Interruttore-sezionatore Nero 4 poli 16 mm² 16 A 690 V/AC Tipo di conduttore = N Siemens 3LD30400TL11
Brand: Siemens
SKU: 1744393
Availability: BackOrder

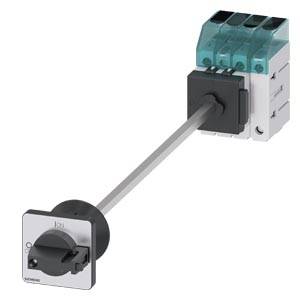

Una leva di comando collegata a un modulo interruttore elettrico, probabilmente di Siemens, illustra il controllo di dispositivi elettrici.

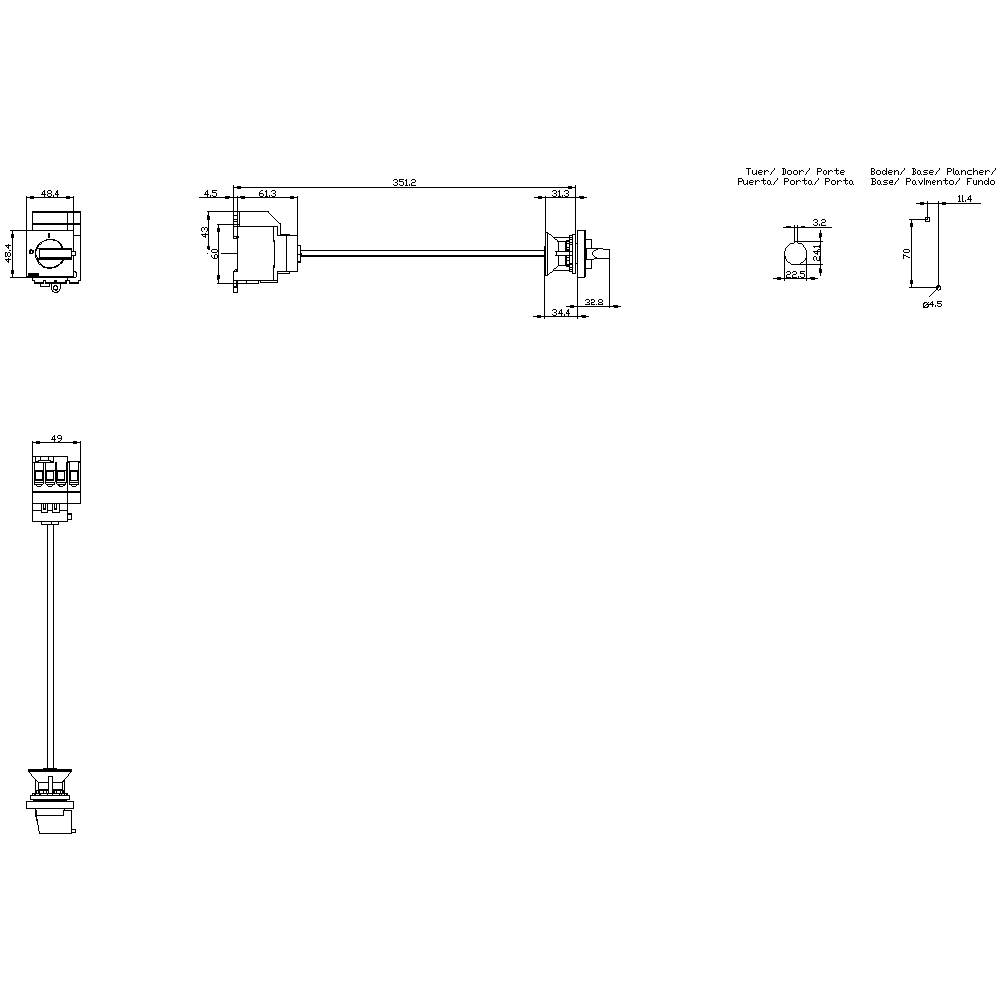

Disegno tecnico di un motore elettrico con dettagli sulle dimensioni e sui raccordi.

1/2

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

16 A

Tensione d'esercizio

690 V/AC

Scheda tecnica (PDF)

Consegna entro Ven 30 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (33,60 € / Pezzo)

33,60 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP65
Tensione di isolamento: 690 V
Frequenza di funzionamento: 50/60 Hz
Temperatura ambiente: -25 °C - +55 °C
Resistenza alla tensione impulsiva: 6 kV
Durata meccanica: 100000
Durata elettrica: 6000
Colore dell'attuatore: Nero
Potenza dissipata: 2 W

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Colore: Nero

Sezione trasversale: 16 mm²

Numero Poli: 4

Dim.: (L x A x P) 49 x 60 x 380 mm

Corrente nominale: 16 A

Corrente nominale: 16 A

Modello: Interruttore principale

Tipo di conduttore: N

Larghezza: 49 mm

Altezza: 60 mm

Profondità: 380 mm

: 6 kW

: 0

: 0

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: Black

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Sezione trasversale

Numero Poli

Tensione nom.

3 poli 35 mm² 63 A 1 NA, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Articolo n°:1744180

Consegna entro Ven 23 Ott

Conrad Electronic

63 A

35 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

676,23 €^*

Dispositivo di commutazione 2 poli 16 A Siemens 3LD92065A

Articolo n°:1742995

Consegna entro Ven 30 Ott

Conrad Electronic

16 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 1 NA, 1 NC 690 V/AC Siemens 3LD30101TK05

Articolo n°:1744386

Consegna entro Ven 23 Ott

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Articolo n°:1744384

Consegna entro Ven 23 Ott

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

75,40 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD31101TK05

Articolo n°:1703073

Consegna entro Ven 30 Ott

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Articolo n°:1699137

Consegna entro Ven 23 Ott

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 1 NA, 1 NC 690 V/AC Tipo di conduttore = L Siemens 3LD32101TK05

Articolo n°:1741547

Consegna entro Ven 30 Ott

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

147,53 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Articolo n°:1748476

Consegna entro Ven 23 Ott

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

98,35 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 1 NA, 1 NC 690 V/AC Siemens 3LD33101TK05

Articolo n°:1741759

Consegna entro Ven 30 Ott

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

180,32 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Articolo n°:1741757

Consegna entro Ven 23 Ott

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

131,14 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1744393 Interruttore-sezionatore Nero 4 poli 16 mm² 16 A 690 V/AC Tipo di conduttore = N Siemens 3LD30400TL11

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1744393 Interruttore-sezionatore Nero 4 poli 16 mm² 16 A 690 V/AC Tipo di conduttore = N Siemens 3LD30400TL11

Descrizione

Interruttore-sezionatore 3LD3, IU 16 a interruttore principale a 3 poli + N potenza nominale d'esercizio per AC-23 a a 400V 7,5 kW fissaggio al suolo interruttore base con attacco per tubo fissaggio foro centrale 22,5 mm azionamento a leva nero 48x48 mm interruttore principale e DI ARRESTO DI EMERGENZA SENTRON 3LD3 per lo spegnimento sicuro di carichi in molti settori, ad esempio per motori a corrente trifase, impianti di ventilazione e condizionamento in armadi di comando o di comando, in particolare per macchine di piccole dimensioni come seghe, compressori, pompe, betoniera, trapani, fresatrici o macchine per la lavorazione del legno.
Struttura modulare, montaggio semplice e rapido di interruttori ausiliari, morsetto N-PE o 4. Polo. Separazione ottimale dalla rete da 16 a fino a 63 a grazie alla chiusura dell'azionamento rotante. Utilizzabile in molti modi grazie alle approvazioni internazionali. Una dimensione meccanica per cinque grandezze elettriche.
Gli interruttori principali e DI ARRESTO DI EMERGENZA 3LD sono disponibili in diverse varianti per il fissaggio frontale, la piastra di montaggio, la guida DIN o il montaggio del distributore, a scelta con azionamento a rotazione dell'attacco diretto o della porta. Su 3LD2 sono disponibili anche varianti per applicazioni a corrente continua.
Interruttore principale e DI ARRESTO DI EMERGENZA 3LD - sicurezza continua per utenti e sistemi.
