Name: Interruttore-sezionatore Nero 4 poli 16 mm² 63 A 690 V/AC Siemens 3LD34400TL11
Brand: Siemens
SKU: 1699273
Availability: BackOrder

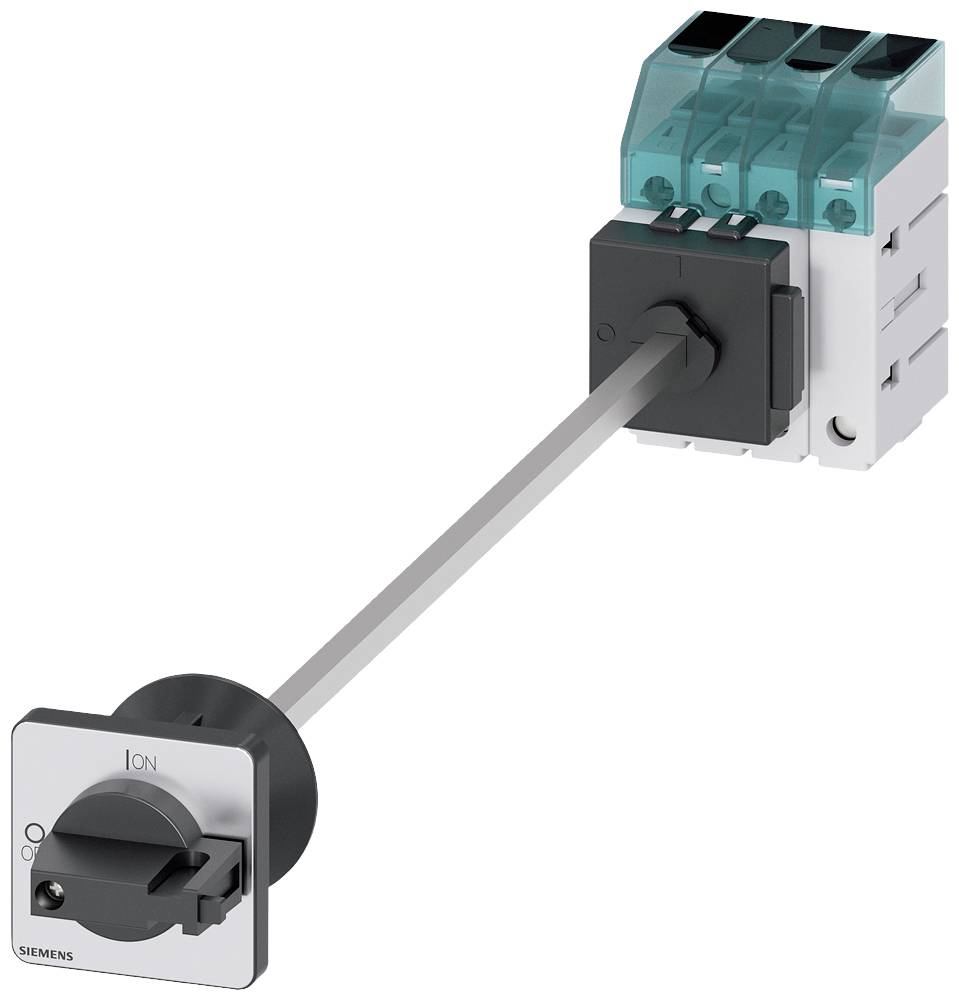

Un meccanismo di interruzione con una leva collegata a un modulo elettrico. La leva indica 'ON'. Diagramma tecnico.

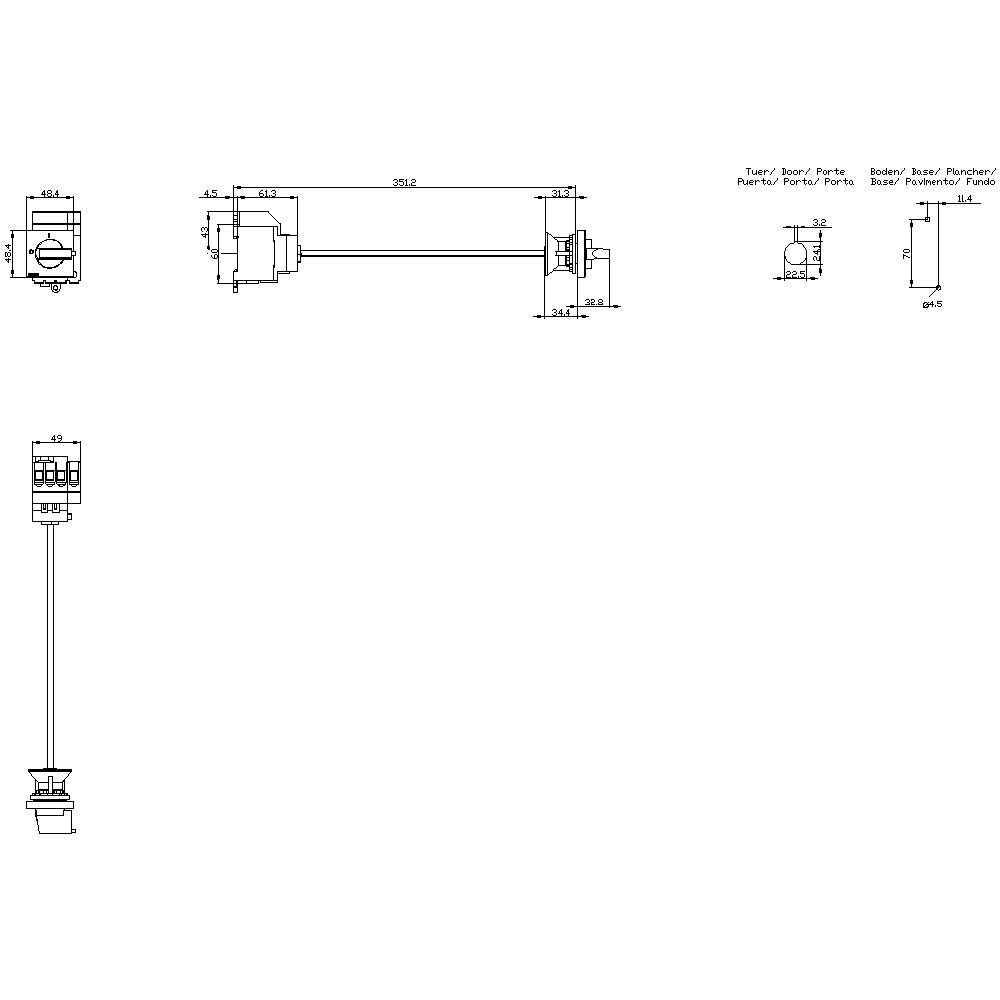

Disegno tecnico di un componente meccanico con dimensioni in millimetri, composto da più prospettive e viste di dettaglio.

1/2

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

63 A

Tensione d'esercizio

690 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 12 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (93,99 € / Pezzo)

93,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP65
Tensione di isolamento: 690 V
Frequenza di funzionamento: 50/60 Hz
Temperatura ambiente: -25 °C - +55 °C
Resistenza alla tensione impulsiva: 6 kV
Durata meccanica: 100000
Durata elettrica: 6000
Colore dell'attuatore: Nero
Potenza dissipata: 18 W

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Colore: Nero

Sezione trasversale: 16 mm²

Numero Poli: 4

Dim.: (L x A x P) 49 x 60 x 380 mm

Corrente nominale: 63 A

Corrente nominale: 63 A

Modello: Interruttore principale

Larghezza: 49 mm

Altezza: 60 mm

Profondità: 380 mm

: 19 kW

: 0

: 0

: 63 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 22 kW

: 1 kA

: Black

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: FALSE

: 43

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Corrente nominale

Numero Poli

Sezione trasversale

Tensione nom.

3 poli 35 mm² 63 A 1 NA, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Articolo n°:1744180

Consegna entro Gio 12 Nov

Conrad Electronic

63 A

35 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

835,00 €^*

Dispositivo di commutazione 2 poli 16 A Siemens 3LD92065A

Articolo n°:1742995

Consegna entro Gio 19 Nov

Conrad Electronic

16 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

49,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 1 NA, 1 NC 690 V/AC Siemens 3LD30101TK05

Articolo n°:1744386

Consegna entro Gio 12 Nov

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

149,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Articolo n°:1744384

Consegna entro Gio 12 Nov

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

91,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD31101TK05

Articolo n°:1703073

Consegna entro Gio 19 Nov

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

174,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Articolo n°:1699137

Consegna entro Gio 12 Nov

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 1 NA, 1 NC 690 V/AC Tipo di conduttore = L Siemens 3LD32101TK05

Articolo n°:1741547

Consegna entro Gio 19 Nov

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

179,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Articolo n°:1748476

Consegna entro Gio 12 Nov

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

119,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 1 NA, 1 NC 690 V/AC Siemens 3LD33101TK05

Articolo n°:1741759

Consegna entro Gio 19 Nov

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

219,99 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Articolo n°:1741757

Consegna entro Gio 12 Nov

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1699273 Interruttore-sezionatore Nero 4 poli 16 mm² 63 A 690 V/AC Siemens 3LD34400TL11

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1699273 Interruttore-sezionatore Nero 4 poli 16 mm² 63 A 690 V/AC Siemens 3LD34400TL11

Descrizione

Interruttore-sezionatore 3LD3, IU 63 a interruttore principale a 3 poli + N potenza nominale d'esercizio per AC-23 a a 400V 22,0 kW fissaggio al suolo interruttore base con attacco per tubi fissaggio foro centrale 22,5 mm azionamento a manopola nero 48x48 mm interruttore principale e DI ARRESTO DI EMERGENZA SENTRON 3LD3 per lo spegnimento sicuro di carichi in molti settori, ad esempio per motori a corrente alternata, impianti di ventilazione e condizionamento in armadi di comando o di comando, in particolare per macchine di piccole dimensioni come seghe, compressori, pompe, betoniera, trapani, fresatrici o macchine per la lavorazione del legno.
Struttura modulare, montaggio semplice e rapido di interruttori ausiliari, morsetto N-PE o 4. Polo. Separazione ottimale dalla rete da 16 a fino a 63 a grazie alla chiusura dell'azionamento rotante. Utilizzabile in molti modi grazie alle approvazioni internazionali. Una dimensione meccanica per cinque grandezze elettriche.
Gli interruttori principali e DI ARRESTO DI EMERGENZA 3LD sono disponibili in diverse varianti per il fissaggio frontale, la piastra di montaggio, la guida DIN o il montaggio del distributore, a scelta con azionamento a rotazione dell'attacco diretto o della porta. Su 3LD2 sono disponibili anche varianti per applicazioni a corrente continua.
Interruttore principale e DI ARRESTO DI EMERGENZA 3LD - sicurezza continua per utenti e sistemi.

Testo tradotto automaticamente
