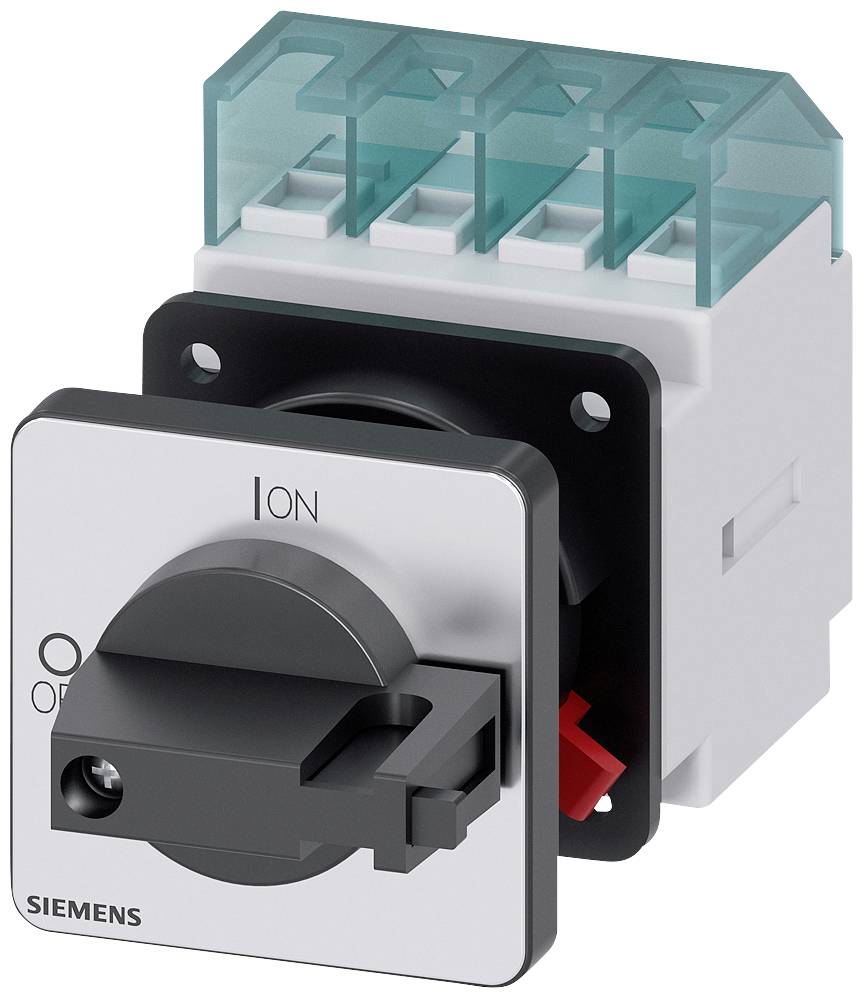

Name: Interruttore-sezionatore Nero 6 mm² 16 A Siemens 3LD20500TK11
Brand: Siemens
SKU: 2263621

Dati tecnici

Numero di interruttori: 1
Modello del display / per indicazione della posizione di commutazione modalità manuale: 1 ON - 0 OFF
Modello dell'attuatore: Leva
Modello collegamento elettrico / per circuito principale: Morsetto telaio
Modello del collegamento elettrico / per contatti ausiliari: Morsetti di collegamento
Modello impugnatura: Azionamento a leva, nero
Modello del dispositivo: Montaggio fisso
Tipo di fissaggio: Dispositivo da incasso con tecnologia di montaggio fisso
Tipo di fissaggio / montaggio frontale con fissaggio centrale: Sì
Tipo di interruttore: Fissato sulla parte anteriore
Frequenza di funzionamento: Da 50 a 60 Hz
Idoneità all'uso / interruttore principale: Sì
Idoneità all'uso / sezionatore: Sì
Idoneità all'uso / interruttore di sicurezza: Sì
Idoneità all'uso / interruttore di manutenzione/riparazione: Sì
Durata elettrica (cicli di commutazione) / per AC-23 A / a 690 V: 6000
Durata meccanica (cicli di commutazione) / tipica: 100000
Tensione di isolamento: 690 V
Peso netto: 192 g
Dotazione del prodotto / bloccaggio: Sì
Ampliamento del prodotto / interruttore ausiliario: Sì
Tipo di protezione IP / frontale: IP65
Temperatura ambiente durante il funzionamento: Da -25 °C a +55 °C
Dissipazione di potenza massima: 1,5 W
Grado di inquinamento: 3
Numero di chiusure a staffa / massimo: 2
Potenza operativa / con AC-23 A / a 400 V: 7,5 kW
Potenza di esercizio / a CA-3 / a 690 V: 5,5 kW
Spessore della staffa / dei fermi / max. 6 mm
Corrente continua / il fusibile a monte / secondo UL: 50 A.
Corrente continua/contatto ausiliario: 10 A.
Funzione prodotto / bloccabile in posizione OFF: Sì
Frequenza di commutazione / max. [1/h]: 50
Dissipazione di potenza per conduttore / tipica: 0,5 W

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Colore: Nero

Sezione trasversale: 6 mm²

Numero Poli: 3

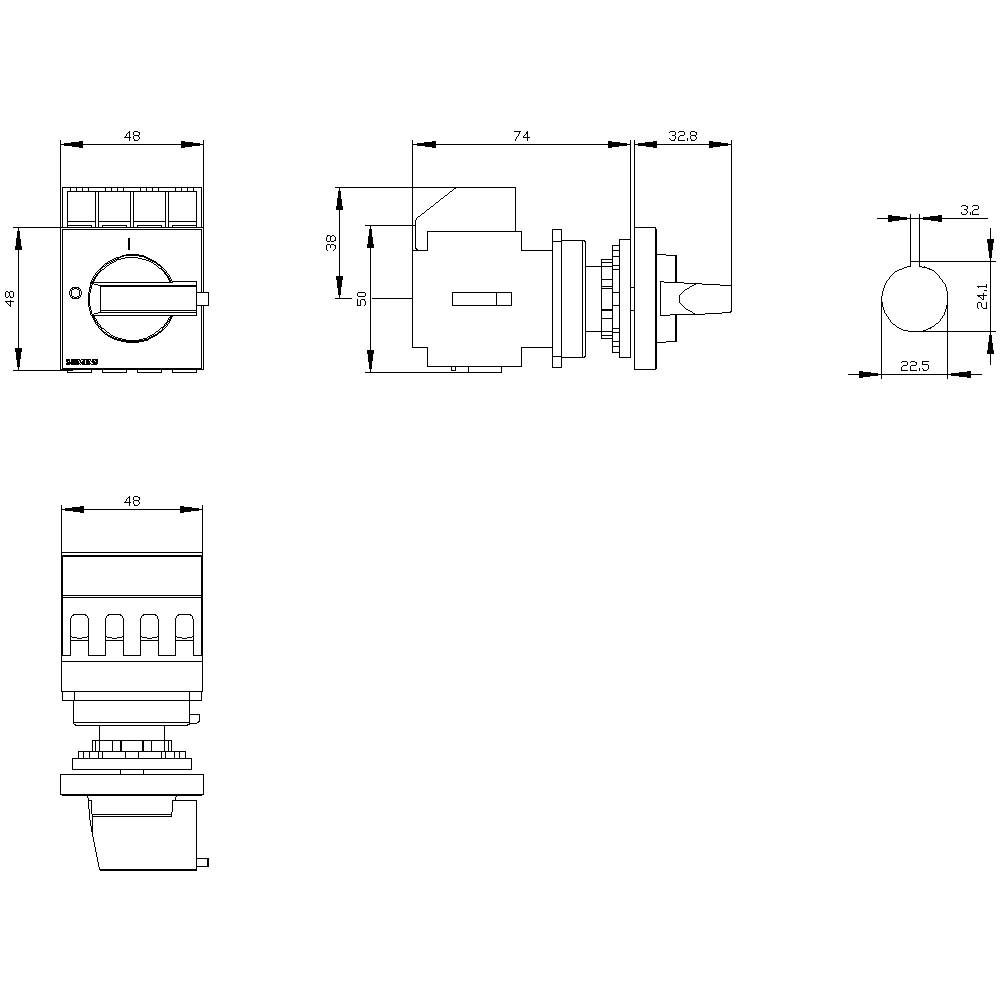

Dim.: (L x A x P) 49 x 66 x 113.5 mm

Corrente nominale: 16 A

Corrente nominale: 16 A

Modello: Interruttore principale

Larghezza: 49 mm

Altezza: 66 mm

Profondità: 113.5 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: Black

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2263621 Interruttore-sezionatore Nero 6 mm² 16 A Siemens 3LD20500TK11

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2263621 Interruttore-sezionatore Nero 6 mm² 16 A Siemens 3LD20500TK11

Descrizione

SENTRON, sezionatore 3LD, interruttore principale, 3 poli, IU: 16 a, potenza di esercizio / con AC-23 a a 400 V: 7,5 kW, attacco frontale, azionamento a leva, nero, fissaggio centrale 22,5 mm l'interruttore principale e DI ARRESTO DI EMERGENZA a mano SENTRON 3LD2 per lo spegnimento sicuro di carichi in molti settori, ad esempio per motori a corrente alternata, impianti di condizionamento e ventilazione, nelle macchine di lavorazione e costruzione di impianti di lavorazione, nelle industrie chimiche o alimentari e bevande.
Struttura modulare, montaggio semplice e rapido di interruttori ausiliari, morsetto N-PE o 4. Polo. Separazione ottimale dalla rete da 16 a fino a 250 a grazie alla chiusura dell'azionamento rotante. Grado di protezione fino a IP 65 con alloggiamento incapsulato per applicazioni all'aperto. Versatile e utilizzabile in tutto il mondo grazie alle approvazioni internazionali IEC, UL, CCC e cantieristica navale.
Gli interruttori principali e DI ARRESTO DI EMERGENZA 3LD sono disponibili in diverse varianti per il fissaggio frontale, la piastra di montaggio, la guida DIN o il montaggio del distributore, a scelta con azionamento a rotazione dell'attacco diretto o della porta. Su 3LD2 sono disponibili anche varianti per applicazioni a corrente continua.
Interruttore principale e DI ARRESTO DI EMERGENZA 3LD - sicurezza continua per utenti e sistemi.

Testo tradotto automaticamente
