Name: Interruttore-sezionatore Nero 6 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD21134VP51
Brand: Siemens
SKU: 1743108
Availability: BackOrder

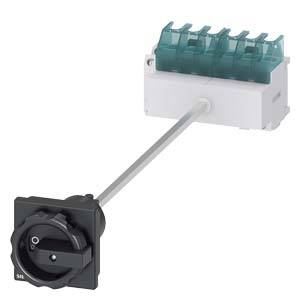

'Interruttore di sezionamento con impugnatura e morsetti di connessione, idoneo per applicazioni industriali per l'isolamento sicuro dell'alimentazione elettrica.'

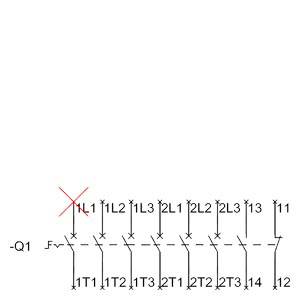

Schema di un circuito elettrico con contatti identificati. Il contatto '1L1' è contrassegnato da una croce rossa come inattivo.

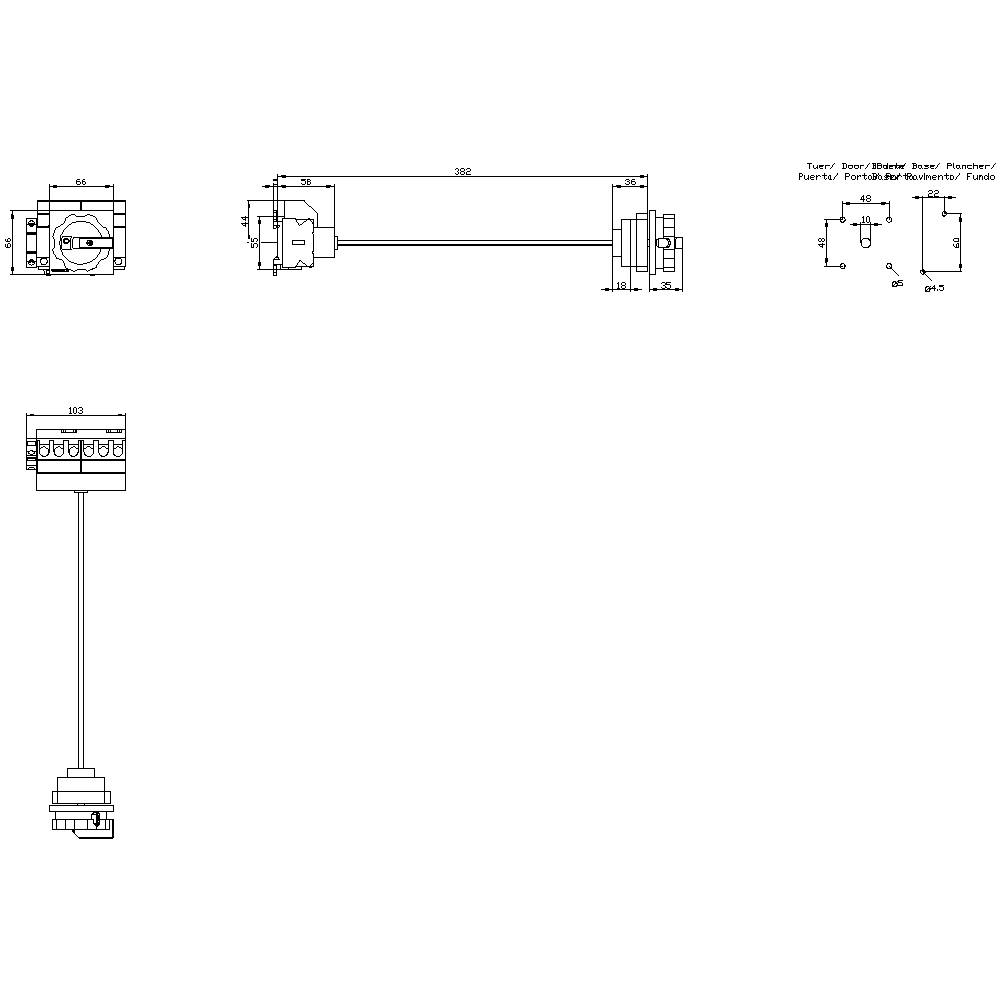

Disegno tecnico con misure e viste dettagliate di un componente meccanico, comprensivo di vista laterale e vista dall'alto.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

25 A

Tipo contatto

1 NA

1 NC

Scheda tecnica (PDF)

Consegna entro Ven 30 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (184,42 € / Pezzo)

184,42 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP65
Tensione di isolamento: 690 V
Frequenza di funzionamento: 50/60 Hz
Temperatura ambiente: -25 °C - +55 °C
Resistenza alla tensione impulsiva: 6 kV
Durata meccanica: 100000
Durata elettrica: 6000
Colore dell'attuatore: Nero
Dimensione del sezionatore: 2
Potenza dissipata: 6.6 W

Tipo prodotto: Interruttore-sezionatore

Tipo contatto: 1 NA
1 NC

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Colore: Nero

Sezione trasversale: 16 mm²

Numero Poli: 6

Dim.: (L x A x P) 67 x 84 x 429.5 mm

Corrente nominale: 25 A

Corrente nominale: 25 A

Modello: Interruttore principale

Larghezza: 67 mm

Altezza: 84 mm

Profondità: 429.5 mm

: 8 kW

: 1

: 1

: 25 A

: 6

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: Black

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Sezione trasversale

Numero Poli

Tensione nom.

3 poli 35 mm² 63 A 1 NA, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Articolo n°:1744180

Consegna entro Ven 23 Ott

Conrad Electronic

63 A

35 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

676,23 €^*

Dispositivo di commutazione 2 poli 16 A Siemens 3LD92065A

Articolo n°:1742995

Consegna entro Ven 30 Ott

Conrad Electronic

16 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 1 NA, 1 NC 690 V/AC Siemens 3LD30101TK05

Articolo n°:1744386

Consegna entro Ven 23 Ott

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Articolo n°:1744384

Consegna entro Ven 23 Ott

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

75,40 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD31101TK05

Articolo n°:1703073

Consegna entro Ven 30 Ott

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Articolo n°:1699137

Consegna entro Ven 23 Ott

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 1 NA, 1 NC 690 V/AC Tipo di conduttore = L Siemens 3LD32101TK05

Articolo n°:1741547

Consegna entro Ven 30 Ott

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

147,53 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Articolo n°:1748476

Consegna entro Ven 23 Ott

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

98,35 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 1 NA, 1 NC 690 V/AC Siemens 3LD33101TK05

Articolo n°:1741759

Consegna entro Ven 30 Ott

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

180,32 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Articolo n°:1741757

Consegna entro Ven 23 Ott

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

131,14 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1743108 Interruttore-sezionatore Nero 6 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD21134VP51

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1743108 Interruttore-sezionatore Nero 6 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD21134VP51

Descrizione

SENTRON, sezionatore 3LD, interruttore principale, 6 poli, IU: 25 a, potenza di esercizio / con AC-23 a a 400 V: 9,5 kW, fissaggio a terra con attacco porta, 1 a., 1 d. di chius., attuatore rotante, fissaggio a 4 fori nero dell'interruttore principale e DI ARRESTO DI EMERGENZA a mano SENTRON 3LD2 per lo spegnimento sicuro di carichi in molti settori, p. es. motori a corrente alternata, impianti di climatizzazione e ventilazione, nelle macchine di lavorazione e lavorazione di macchinari e impianti di trasporto, nell'industria chimica o alimentare e delle bevande.
Struttura modulare, montaggio semplice e rapido di interruttori ausiliari, morsetto N-PE o 4. Polo. Separazione ottimale dalla rete da 16 a fino a 250 a grazie alla chiusura dell'azionamento rotante. Grado di protezione fino a IP 65 con alloggiamento incapsulato per applicazioni all'aperto. Versatile e utilizzabile in tutto il mondo grazie alle approvazioni internazionali IEC, UL, CCC e cantieristica navale.
Gli interruttori principali e DI ARRESTO DI EMERGENZA 3LD sono disponibili in diverse varianti per il fissaggio frontale, la piastra di montaggio, la guida DIN o il montaggio del distributore, a scelta con azionamento a rotazione dell'attacco diretto o della porta. Su 3LD2 sono disponibili anche varianti per applicazioni a corrente continua.
Interruttore principale e DI ARRESTO DI EMERGENZA 3LD - sicurezza continua per utenti e sistemi.

Testo tradotto automaticamente
