Name: Interruttore-sezionatore Rosso, Giallo 4 poli 16 mm² 32 A 690 V/AC Siemens 3LD22131TL53
Brand: Siemens
SKU: 1704273
Availability: BackOrder

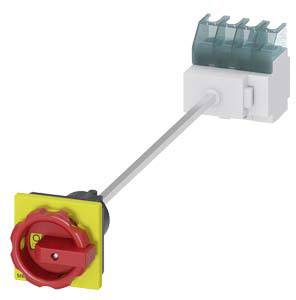

Illustrazione di un dispositivo elettrico con interruttore rotativo rosso e base gialla. L'interruttore è in posizione di spegnimento.

Schema di un interruttore di potenza: L1, L2, L3 indicano le fasi; T1, T2, T3 indicano gli uscite. Una croce rossa segnala un errore.

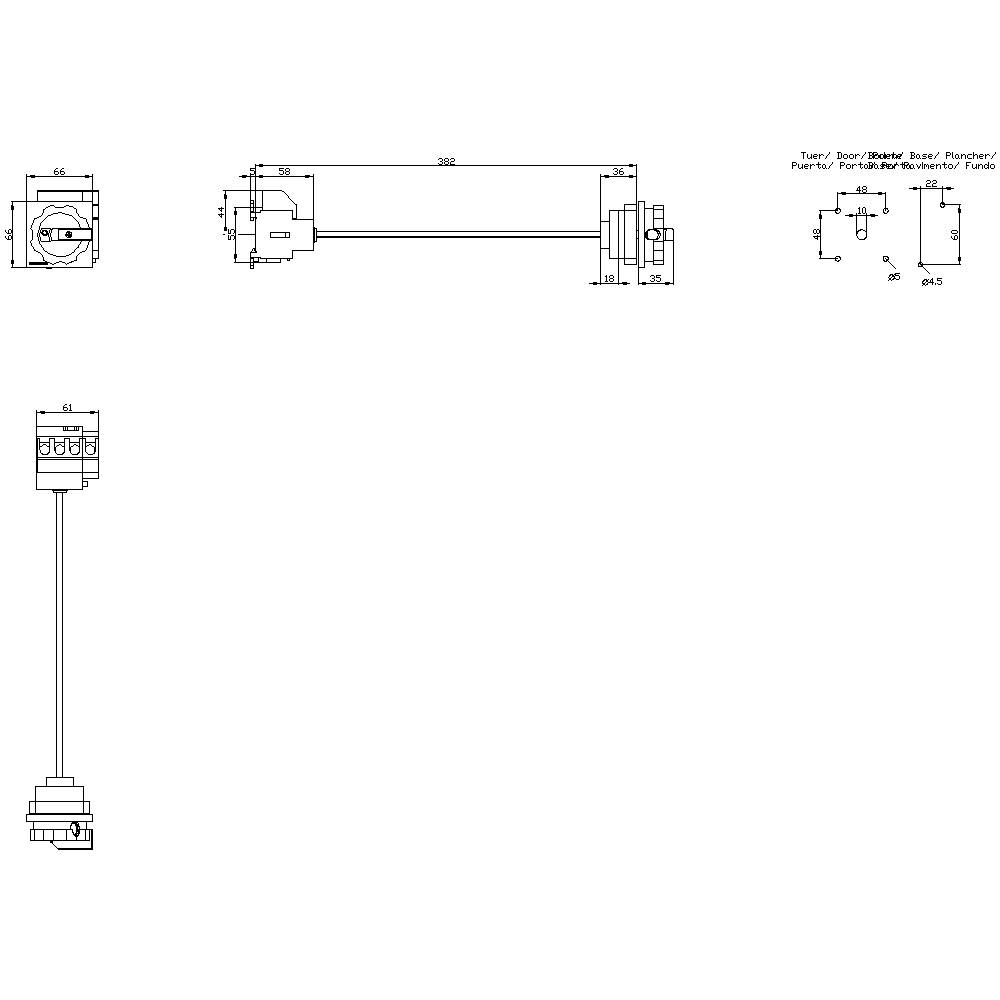

Disegno tecnico di un connettore per cavi con quote e schema di collegamento, che mostra diverse viste e unità di misura in millimetri.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

32 A

Tensione d'esercizio

690 V/AC

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (68,84 € / Pezzo)

68,84 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP65
Tensione di isolamento: 690 V
Frequenza di funzionamento: 50/60 Hz
Temperatura ambiente: -25 °C - +55 °C
Resistenza alla tensione impulsiva: 6 kV
Durata meccanica: 100000
Durata elettrica: 6000
Colore dell'attuatore: Rosso
Dimensione del sezionatore: 2
Potenza dissipata: 7.2 W

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Colore: Rosso
Giallo

Sezione trasversale: 16 mm²

Numero Poli: 4

Dim.: (L x A x P) 67 x 83 x 451.5 mm

Corrente nominale: 32 A

Corrente nominale: 32 A

Modello: Interruttore di arresto di emergenza

Larghezza: 67 mm

Altezza: 83 mm

Profondità: 451.5 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: Red

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Sezione trasversale

Numero Poli

Tensione nom.

3 poli 35 mm² 63 A 1 NA, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Articolo n°:1744180

Consegna entro Mar 20 Ott

Conrad Electronic

63 A

35 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

638,52 €^*

Dispositivo di commutazione 2 poli 16 A Siemens 3LD92065A

Articolo n°:1742995

Consegna entro Mar 27 Ott

Conrad Electronic

16 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 1 NA, 1 NC 690 V/AC Siemens 3LD30101TK05

Articolo n°:1744386

Consegna entro Mar 20 Ott

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Articolo n°:1744384

Consegna entro Mar 20 Ott

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

75,40 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD31101TK05

Articolo n°:1703073

Consegna entro Mar 27 Ott

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Articolo n°:1699137

Consegna entro Mar 20 Ott

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 1 NA, 1 NC 690 V/AC Tipo di conduttore = L Siemens 3LD32101TK05

Articolo n°:1741547

Consegna entro Mar 27 Ott

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

147,53 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Articolo n°:1748476

Consegna entro Mar 20 Ott

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

98,35 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 1 NA, 1 NC 690 V/AC Siemens 3LD33101TK05

Articolo n°:1741759

Consegna entro Mar 27 Ott

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

180,32 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Articolo n°:1741757

Consegna entro Mar 20 Ott

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

131,14 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1704273 Interruttore-sezionatore Rosso, Giallo 4 poli 16 mm² 32 A 690 V/AC Siemens 3LD22131TL53

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1704273 Interruttore-sezionatore Rosso, Giallo 4 poli 16 mm² 32 A 690 V/AC Siemens 3LD22131TL53

Descrizione

SENTRON, interruttore-sezionatore 3LD, interruttore di arresto di emergenza, a 4 poli, IU: 32 a, potenza di esercizio / con AC-23 a a 400 V: 11,5 kW, fissaggio al suolo con giunto per porta, azionamento a rotazione, rosso/giallo, fissaggio a 4 fori dell'interruttore di ARRESTO DI EMERGENZA e principale SENTRON 3LD2 per lo spegnimento sicuro di carichi in molti settori, ad esempio motori a corrente alternata, impianti di climatizzazione e ventilazione, nelle macchine di lavorazione e costruzione di macchinari e impianti di trasporto, nel settore chimico o alimentare e delle bevande.
Struttura modulare, montaggio semplice e rapido di interruttori ausiliari, morsetto N-PE o 4. Polo. Separazione ottimale dalla rete da 16 a fino a 250 a grazie alla chiusura dell'azionamento rotante. Grado di protezione fino a IP 65 con alloggiamento incapsulato per applicazioni all'aperto. Versatile e utilizzabile in tutto il mondo grazie alle approvazioni internazionali IEC, UL, CCC e cantieristica navale.
Gli interruttori principali e DI ARRESTO DI EMERGENZA 3LD sono disponibili in diverse varianti per il fissaggio frontale, la piastra di montaggio, la guida DIN o il montaggio del distributore, a scelta con azionamento a rotazione dell'attacco diretto o della porta. Su 3LD2 sono disponibili anche varianti per applicazioni a corrente continua.
Interruttore principale e DI ARRESTO DI EMERGENZA 3LD - sicurezza continua per utenti e sistemi.

Testo tradotto automaticamente
