Name: Interruttore-sezionatore Rosso, Giallo 4 poli 6 mm² 16 A 690 V/AC Siemens 3LD20541TL53
Brand: Siemens
SKU: 1742943
Availability: BackOrder

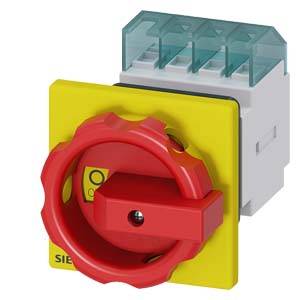

Un interruttore principale rosso su sfondo giallo, adatto per dispositivi elettrici. Sono mostrati l'impugnatura e i morsetti di connessione.

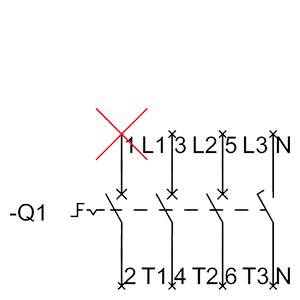

Schema elettrico di un interruttore di protezione trifase -Q1, con croce rossa contrassegnata sulla fase L1. Morsetti: L1, L2, L3 e N.

Disegno tecnico di una valvola con vista laterale e vista dall'alto. Le misure sono indicate in millimetri. Dettagli principali di 66 x 74 x 48 mm.

1/3

Immagine simile

Tipo prodotto

Interruttore-sezionatore

Tensione nom.

690 V/AC

Numero Poli

Corrente nominale

16 A

Tensione d'esercizio

690 V/AC

Scheda tecnica (PDF)

Consegna entro Gio 22 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (90,16 € / Pezzo)

90,16 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP65
Tensione di isolamento: 690 V
Frequenza di funzionamento: 50/60 Hz
Temperatura ambiente: -25 °C - +55 °C
Resistenza alla tensione impulsiva: 6 kV
Durata meccanica: 100000
Durata elettrica: 6000
Colore dell'attuatore: Rosso
Dimensione del sezionatore: 1
Potenza dissipata: 2 W

Tipo prodotto: Interruttore-sezionatore

Tensione d'esercizio: 690 V/AC

Tensione nom.: 690 V/AC

Colore: Rosso
Giallo

Sezione trasversale: 6 mm²

Numero Poli: 4

Dim.: (Ø x A) 22.5 mm x 84 mm

Corrente nominale: 16 A

Corrente nominale: 16 A

Modello: Interruttore di arresto di emergenza

Larghezza: 67 mm

Altezza: 84 mm

Profondità: 116.5 mm

Diametro: 22.5 mm

: 6 kW

: 0

: 0

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Sezione trasversale

Numero Poli

Tensione nom.

3 poli 35 mm² 63 A 1 NA, 1 NC 690 V/AC Siemens 3LD25551TP000AE8

Articolo n°:1744180

Consegna entro Gio 22 Ott

Conrad Electronic

63 A

35 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

676,23 €^*

Dispositivo di commutazione 2 poli 16 A Siemens 3LD92065A

Articolo n°:1742995

Consegna entro Gio 29 Ott

Conrad Electronic

16 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 1 NA, 1 NC 690 V/AC Siemens 3LD30101TK05

Articolo n°:1744386

Consegna entro Gio 22 Ott

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Interruttore-sezionatore 3 poli 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Articolo n°:1744384

Consegna entro Gio 22 Ott

Conrad Electronic

16 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

75,40 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 1 NA, 1 NC 690 V/AC Siemens 3LD31101TK05

Articolo n°:1703073

Consegna entro Gio 29 Ott

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Interruttore-sezionatore 3 poli 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Articolo n°:1699137

Consegna entro Gio 22 Ott

Conrad Electronic

25 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 1 NA, 1 NC 690 V/AC Tipo di conduttore = L Siemens 3LD32101TK05

Articolo n°:1741547

Consegna entro Gio 29 Ott

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

147,53 €^*

Interruttore-sezionatore 3 poli 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Articolo n°:1748476

Consegna entro Gio 22 Ott

Conrad Electronic

32 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

98,35 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 1 NA, 1 NC 690 V/AC Siemens 3LD33101TK05

Articolo n°:1741759

Consegna entro Gio 29 Ott

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

180,32 €^*

Interruttore-sezionatore 3 poli 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Articolo n°:1741757

Consegna entro Gio 22 Ott

Conrad Electronic

40 A

16 mm²

690 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

131,14 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1742943 Interruttore-sezionatore Rosso, Giallo 4 poli 6 mm² 16 A 690 V/AC Siemens 3LD20541TL53

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1742943 Interruttore-sezionatore Rosso, Giallo 4 poli 6 mm² 16 A 690 V/AC Siemens 3LD20541TL53

Descrizione

SENTRON, interruttore-sezionatore 3LD, interruttore di arresto di emergenza, a 4 poli, IU: 16 a, potenza di esercizio / con AC-23 a a 400 V: 7,5 kW, attacco frontale, azionamento rotante, rosso/giallo, fissaggio centrale 22,5 mm dell'interruttore di ARRESTO DI EMERGENZA e principale SentRON 3LD2 per lo spegnimento sicuro di carichi in molti settori, ad esempio per motori a corrente alternata, impianti di condizionamento e ventilazione, nelle macchine di lavorazione e costruzione di impianti di lavorazione e produzione di macchinari, nell'industria chimica o alimentare e delle bevande.
Struttura modulare, montaggio semplice e rapido di interruttori ausiliari, morsetto N-PE o 4. Polo. Separazione ottimale dalla rete da 16 a fino a 250 a grazie alla chiusura dell'azionamento rotante. Grado di protezione fino a IP 65 con alloggiamento incapsulato per applicazioni all'aperto. Versatile e utilizzabile in tutto il mondo grazie alle approvazioni internazionali IEC, UL, CCC e cantieristica navale.
Gli interruttori principali e DI ARRESTO DI EMERGENZA 3LD sono disponibili in diverse varianti per il fissaggio frontale, la piastra di montaggio, la guida DIN o il montaggio del distributore, a scelta con azionamento a rotazione dell'attacco diretto o della porta. Su 3LD2 sono disponibili anche varianti per applicazioni a corrente continua.
Interruttore principale e DI ARRESTO DI EMERGENZA 3LD - sicurezza continua per utenti e sistemi.
