Acquista Ixxat 1.01.0210.11220 CAN-CR110/FO Ripetitore CAN/CAN-FD Fibra ottica Numero I/O: 2 1 pz. da Conrad

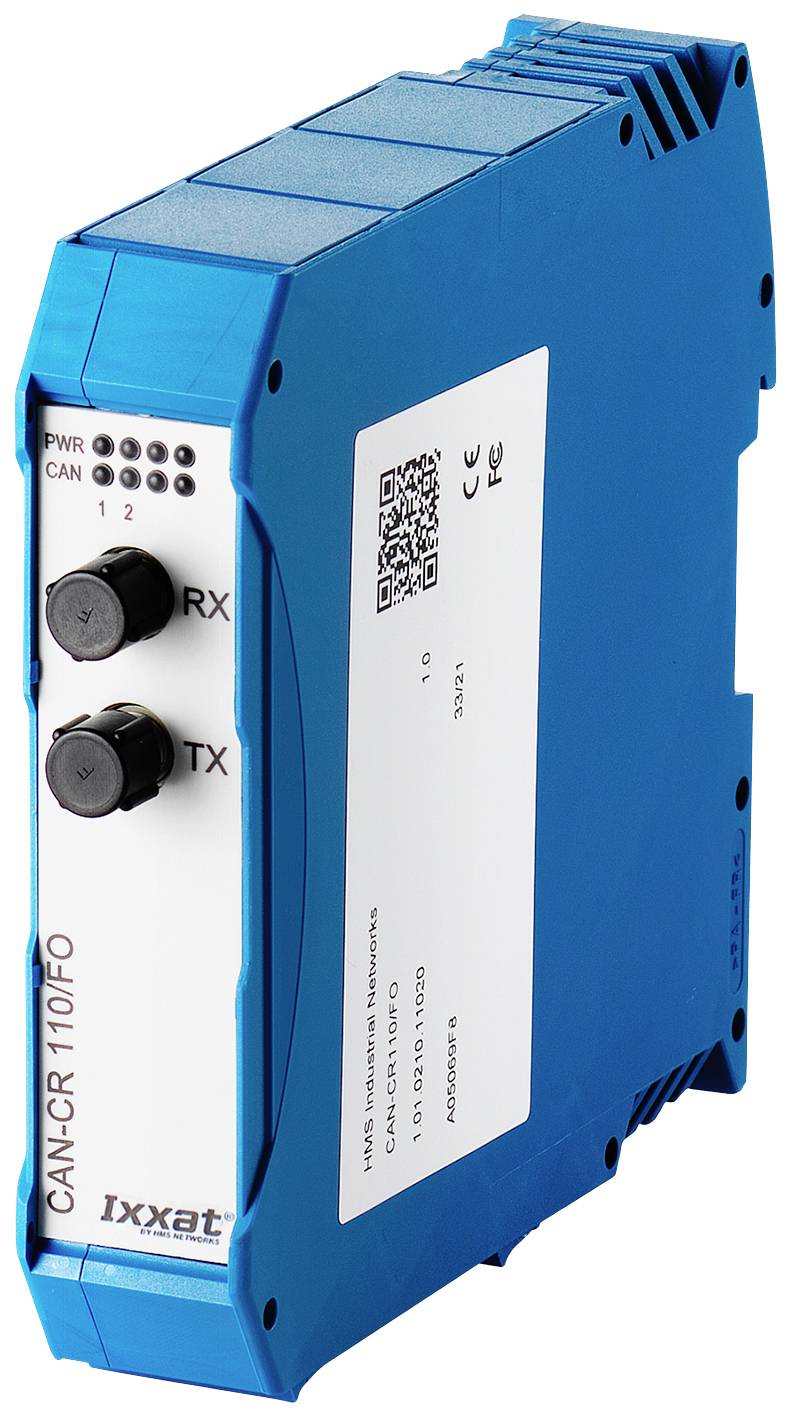

Un dispositivo blu Ixxat CAN-CR110/FO per la conversione di segnali CAN con connettori per RX e TX e un'etichetta con dettagli tecnici.

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (523,77 € / Pezzo)

523,77 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Ripetitore CAN/CAN FD, connettore a vite, collegamento in fibra ottica, senza resistenza terminale

La linea in fibra ottica consente la trasmissione del segnale in ambienti con elevati effetti EMC
Interfacce CAN e CAN-FD in un unico dispositivo
Risparmio di costi grazie al cablaggio più semplice
Maggiore affidabilità del sistema
Influenza molto ridotta sul comportamento in tempo reale del sistema

Dati tecnici

Display: Processo di trasmissione / segmento difettoso (due LED Duo,
Uno per segmento), Power (un LED)
Interfaccia bus CAN ISO 11898-2 con bobina CAN. Due collegamenti a vite.
Variante disponibile con e senza resistenze terminali integrate.
Velocità di trasmissione CAN: Fino a 1 Mbit/s.
Interfaccia bus CAN-FD: ISO CAN-FD e non ISO CAN-FD
Velocità di trasmissione CAN FD: Velocità di arbitrazione fino a 1000 kbit/s, velocità dati fino a 8000 kbit/s. Le velocità di trasmissione dati sono verificate tramite test. Sono possibili bit rate definiti dall'utente.
Attenzione: La velocità massima dei dati può essere superata in base alle condizioni di utilizzo specifiche (lunghezza del cavo, impostazioni effettuate, stazioni di accoppiamento,...), ma non può essere raggiunto.
Ritardo di passaggio: Circa 300 ns (corrisponde a circa 60 metri di lunghezza del bus) dal collegamento in rame di un ripetitore FO tramite fibra ottica al collegamento in rame di un secondo ripetitore FO (senza
Tempo di ritardo della linea in fibra ottica; circa 5 ns/m)
Trasmettitore FO: Broadcom HFBR 1404Z, 820 nm
Ricevitore FO: Broadcom HFBR 2402Z, 820 nm
Cavo FO: Collegamento F-SMA; cavo in fibra ottica multimodale (solo vetro); consigliato: 50/125 µm, 62,5/125 µm, compatibile anche con: 100/140 µm, 200 µm (osservare la lunghezza massima del cavo)
Max. Lunghezza del cavo tra i ripetitori: 50/125 µm: 1500 m, 62,5/125 µm: 2000 m.
Alimentazione: Da 9 a 36 V/CC, tipo. 70 mA, max. 100 mA, tramite morsetti a vite
Disaccoppiamento galvanico: 1 kV DC/1 SEK, 500 V AC/1 min; CAN 1 e CAN 2 e alimentazione di tensione sono isolati galvanicamente l'uno dall'altro.
Intervallo di temperatura: -20 ºC... 70 ºC
Alloggiamento, dimensioni: Alloggiamento per guide DIN in plastica, 22,5 x 105 x 120 mm

Tipo prodotto: Ripetitore CAN/CAN-FD

Interfaccia (Advantech): Fibra ottica

Tipo: CAN-CR110/FO

Min. temperatura operativa: -20 °C

Tensione d'esercizio: 9 - 36 V/DC

Temperatura di esercizio: -20 °C (min)

Numero I/O: 2

Dim.: (L x A) 22.5 mm x 105 mm

Max. assorbimento di corrente: 100 mA

Altezza: 105 mm

Larghezza: 22.5 mm

Codice articolo produttore: 1.01.0210.11220

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO Ripetitore CAN/CAN-FD Fibra ottica Numero I/O: 2 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO Ripetitore CAN/CAN-FD Fibra ottica Numero I/O: 2 1 pz.

Informazioni

Informazioni 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO Ripetitore CAN/CAN-FD Fibra ottica Numero I/O: 2 1 pz.

Descrizione

Il CAN-CR110/FO viene utilizzato per la separazione galvanica di due segmenti di una rete CAN/CAN-FD. Come caratteristica speciale, il ripetitore separa un segmento difettoso dal resto della rete in modo che la rete rimanente possa continuare a funzionare. Dopo la risoluzione del guasto, il segmento viene automaticamente ricollegato alla rete. L'isolamento galvanico è realizzato sia per i segmenti CAN che per la tensione di alimentazione.
