Acquista Ixxat 1.01.0210.20000 CAN-CR100 Ripetitore CAN/CAN-FD CAN Bus 1 pz. da Conrad

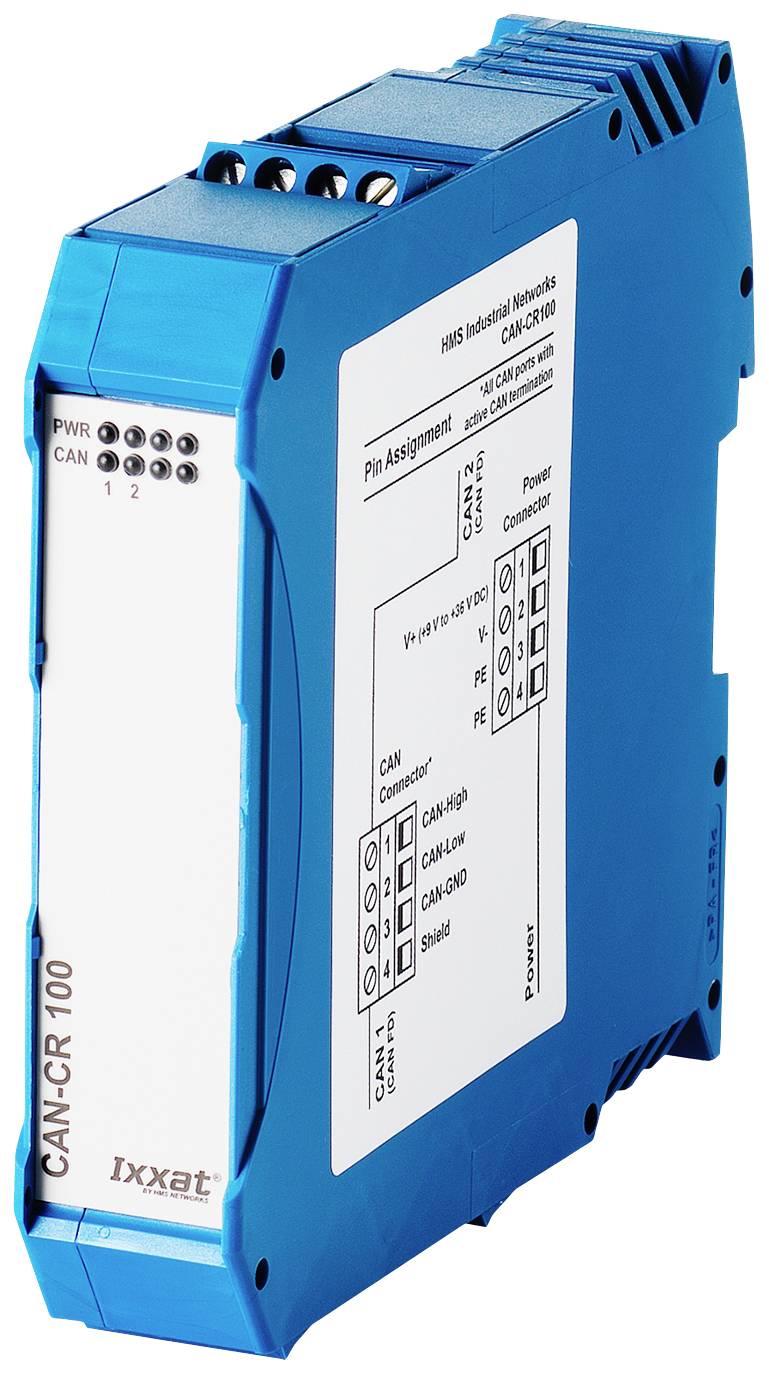

Dispositivo di comunicazione CAN-CR 100 blu con etichette relative all'assegnazione dei pin e ai dettagli di connessione.

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

2 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (290,98 € / Pezzo)

290,98 €

IVA escl.

Spedizione gratuita

Solo 2 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

CAN-CR100 (con resistenza terminale bus integrata)

Interfacce CAN e CAN FD in un unico dispositivo
Risparmio di costi grazie al cablaggio semplice
Quasi nessun effetto sul comportamento in tempo reale
Maggiore flessibilità nella progettazione di reti CAN e maggiore affidabilità del sistema
Separa un segmento difettoso, in modo che il resto della rete possa continuare a funzionare

Dati tecnici

Interfaccia bus CAN ISO 11898-2 con bobina CAN. Due collegamenti a vite.
Velocità di trasmissione CAN: Fino a 1 Mbit/s.
Interfaccia bus CAN-FD: ISO CAN-FD e non ISO CAN-FD
Velocità di trasmissione CAN FD: Velocità di arbitrazione fino a 1000 kbit/s, velocità dati fino a 8000 kbit/s. Le velocità di trasmissione dati sono verificate tramite test. Sono possibili bit rate definiti dall'utente.
Ritardo di passaggio: Tipo. 175 ns (corrisponde a una lunghezza del cavo di ~35 m)
Disaccoppiamento galvanico: 1 kV CC / 1 SEK, 500 V CA / 1 min. CAN 1, CAN 2 e alimentazione di tensione sono isolati galvanicamente l'uno dall'altro.
Alloggiamento: Alloggiamento per guide DIN in plastica

Tipo prodotto: Ripetitore CAN/CAN-FD

Interfaccia (Advantech): CAN Bus

Tipo: CAN-CR100

Max. temp. operativa: +70 °C

Min. temperatura operativa: -20 °C

Tensione d'esercizio: 9 - 36 V/DC

Temperatura di esercizio: -20 fino a +70 °C

Dim.: (L x A) 113 mm x 99 mm

Max. assorbimento di corrente: 100 mA

Altezza: 99 mm

Larghezza: 113 mm

Codice articolo produttore: 1.01.0210.20000

Assorbimento di corrente: 70 mA

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 2497725 Ixxat 1.01.0210.20000 CAN-CR100 Ripetitore CAN/CAN-FD CAN Bus 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2497725 Ixxat 1.01.0210.20000 CAN-CR100 Ripetitore CAN/CAN-FD CAN Bus 1 pz.

Descrizione

Ripetitore CAN/CAN FD con connettore a vite (con resistenza terminale bus integrata)
Il ripetitore CAN CAN CAN-CR100 con resistenze terminali bus integrate e due interfacce CAN/CAN-FD può essere utilizzato per migliorare la capacità di carico del bus CAN con nodi, per l'accoppiamento fisico dei sistemi CAN/CAN FD o per inserire una separazione galvanica.
Il ripetitore CAN crea la flessibilità necessaria per ottimizzare la struttura delle reti CAN/CAN FD e per liberare le reti CAN dalla limitazione alla struttura del bus. Le resistenze terminali bus integrate impediscono le riflessioni sulle estremità dei conduttori e garantiscono una comunicazione ottimale.
Come caratteristica vantaggiosa, il ripetitore CAN separa un segmento difettoso dal resto della rete, in modo che la rete rimanente possa continuare a funzionare. Dopo la risoluzione del guasto, il segmento viene automaticamente ricollegato alla rete.
L'isolamento galvanico è realizzato sia per i segmenti CAN/CAN-FD sia per la tensione di alimentazione e aumenta in modo affidabile la protezione del dispositivo da danni all'elettronica causati da picchi di tensione.
Il CAN-CR100 è disponibile come variante con e senza resistenze terminali bus integrate.
