Acquista Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 pz. da Conrad

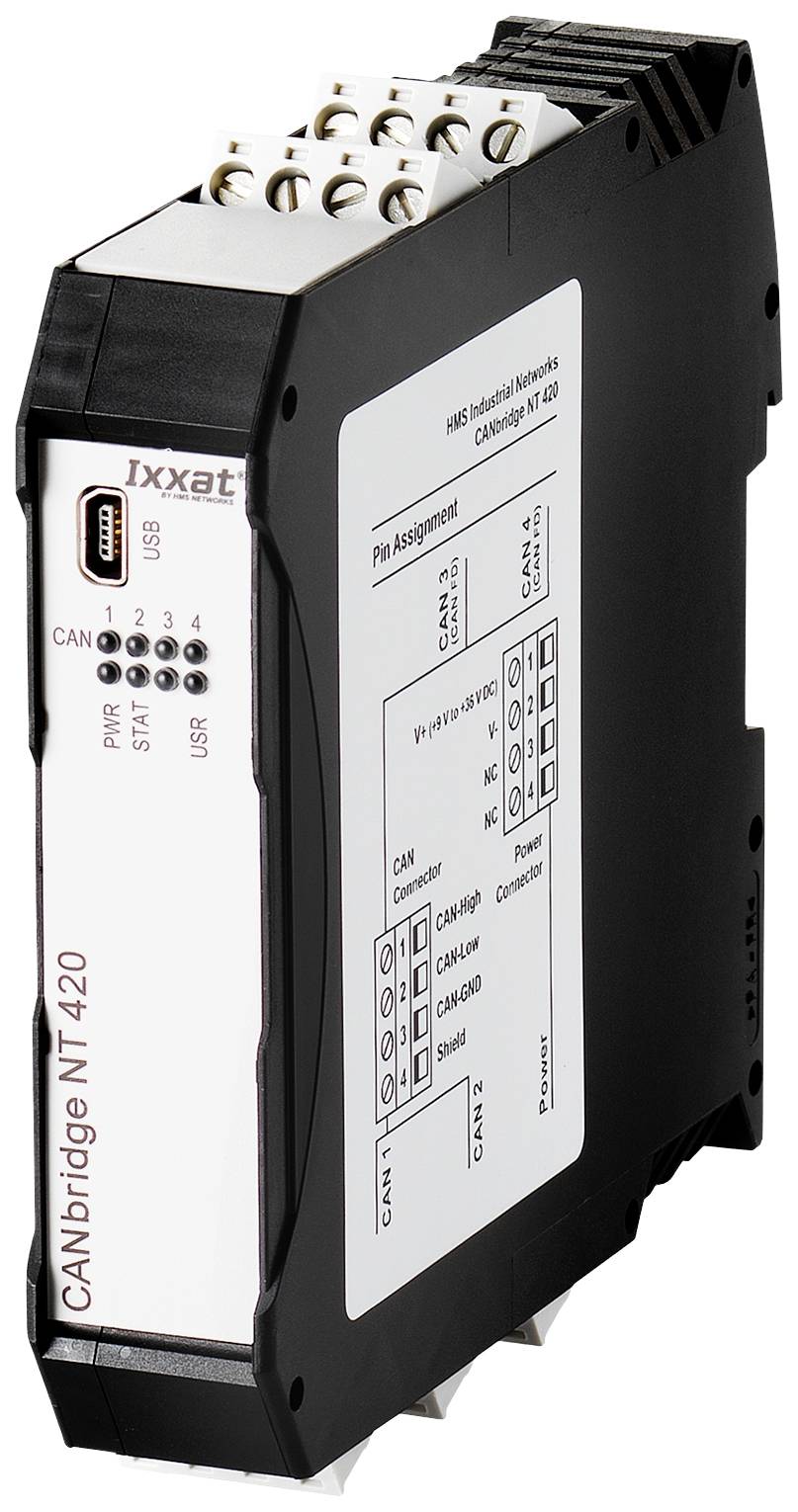

Un dispositivo elettronico nero denominato 'CANbridge NT 420' di Ixxat, che mostra le connessioni e i dettagli tecnici sul lato.

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

3 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (794,26 € / Pezzo)

794,26 €

IVA escl.

Spedizione gratuita

Solo 3 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

CANbridge NT 420

Highlights & Dettagli

Semplice accoppiamento di sistemi e dispositivi CAN e CAN FD
Flessibilità e scalabilità grazie all'espansione del sistema e alle topologie albero/stella
Convenienza grazie al cablaggio semplice
Maggiore affidabilità e compatibilità del sistema
Configurazione semplice tramite interfaccia USB e strumento di configurazione in dotazione

Dati tecnici

Ricetrasmettitore CAN: Texas Instruments SN65HVD251P
Resistenza terminale CAN-Bus: Nessuna
Velocità di trasmissione CAN standard CAN: Da 5 a 1000 kbit/s.
Velocità di trasmissione CAN FD: Velocità di arbitrazione fino a 1000 kbit/s, velocità di trasmissione dati fino a 8000 kbit/s. Le velocità di trasmissione dati sono verificate tramite test. Sono possibili bit rate definiti dall'utente.
Isolamento galvanico 1 kV per 1 sec.
Certificazione: CE, FCC

Tipo prodotto: Canbridge

Interfaccia (Advantech): CAN Bus

Tipo: Canbridge NT 420

Tensione di esercizio: 24 V/DC

Max. temp. operativa: + 85 °C

Min. temperatura operativa: - 40 °C

Tensione d'esercizio: Da 9 V a 36 V CC con protezione da sovratensione e inversione di polarità

Temperatura di esercizio: - 40 fino a + 85 °C

Dim.: (L x A) 114 mm x 99 mm

Max. assorbimento di corrente: 110 mA

Altezza: 99 mm

Larghezza: 114 mm

Codice articolo produttore: 1.01.0331.42000

Interfacce: Bus CAN

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1616324 Ixxat 1.01.0331.42000 Canbridge NT 420 Canbridge CAN Bus 24 V/DC 1 pz.

Descrizione

Il CANbridge NT 420 è un bridge CAN/CAN/gateway con supporto CAN FD. Può essere utilizzato per collegare fino a quattro sistemi CAN o due reti CAN-FD e controllare lo scambio di messaggi tramite l'applicazione di regole e funzioni su questi messaggi.
Inoltre, consente la semplice associazione di reti CAN e CAN-FD, la conversione di reti con diversi bit rate o formati di frame (11/29-bit-Identifier), nonché la manipolazione, la valutazione, il filtraggio e l'inoltro di messaggi CAN.
Il CANbride NT 420 è dotato di un potente microcontroller che può eseguire il filtraggio dei messaggi, la conversione ID e la multiplex dei dati (ad es. Necessaria per la conversione di CAN FD in messaggi CAN) e anche elaborare burst con velocità di dati più elevate senza perdita di messaggi. L'isolamento galvanico integrato aumenta in modo affidabile la protezione del dispositivo da danni all'elettronica causati da picchi di tensione.
In sintesi, queste funzioni offrono una maggiore efficienza del sistema, una migliore comunicazione tra i dispositivi, una compatibilità avanzata e un'elaborazione dei dati più veloce e affidabile nei sistemi CAN e CAN FD
