Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive Convertitore CAN 5 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (848,36 € / Pezzo)
848,36 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili

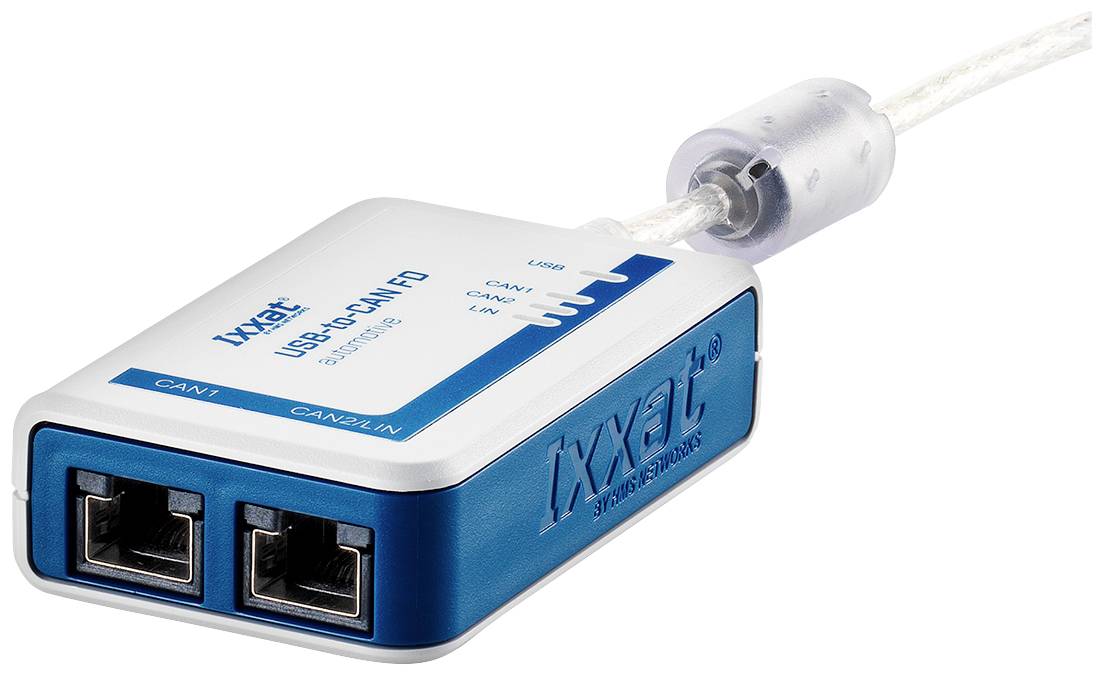

Convertitore CAN FD a USB Ixxat USB-to-CAN FD automotive con due canali CAN (CAN/CAN FD), LIN e separazione galvanica
Highlights & Dettagli
- Alta qualità, estremamente versatile ed estremamente affidabile
- Elevata velocità di trasferimento dati combinata con un tempo di latenza ridotto
- Isolamento galvanico
- 2 x RJ45 su cavo adattatore D-Sub a 9 poli inclusi nella fornitura
- Potente interfaccia di programmazione sia per Windows (VCI) che per Linux (SocketCAN o ECI), QNX e VxWorks (ECI)
Dati tecnici
- 2 x collegamento CAN FD fino a 8 Mbit/s con 2 x prese RJ45
- 2 x collegamento CAN ad alta velocità fino a 1 Mbit/s.
- 1 x comunicazione LIN in modalità master o slave
- Velocità di trasmissione CAN: Da 10 kbit/s a 1 Mbit/s.
- Velocità di trasmissione CAN FD: Velocità di arbitrazione di 250/500 kbit/s con da 500 a 80000 kbit/s.
- Velocità di trasmissione LIN: Max. 20 kbit/s
- Disaccoppiamento galvanico: 800 V CC/500 V CA per 1 min.
- Dimensioni 80 x 50 x 22 mm
- Peso ca. 100 g
- Tipo prodotto
Convertitore CAN
- Tipo
USB-to-CAN FD Automotive
- Tensione di esercizio
5 V/DC
- Max. temp. operativa
+ 70 °C
- Min. temperatura operativa
- 20 °C
- Tensione d'esercizio
Via USB
- Temperatura di esercizio
- 20 fino a + 70 °C
- Codice articolo produttore
1.01.0353.22012
- Assorbimento di corrente
300 mA
- Imballaggio privo di plastica
Confezione libera in plastica
Documenti & Download
Scheda tecnica
Scheda tecnica 1616329 Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive Convertitore CAN 5 V/DC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1616329 Ixxat 1.01.0353.22012 USB-to-CAN FD Automotive Convertitore CAN 5 V/DC 1 pz.
Descrizione
L'Ixxat USB-to-CAN FD automotive con due canali CAN FD (CAN/CAN FD), LIN e separazione galvanica è un modo estremamente versatile, semplice e conveniente per collegare un computer a reti CAN FD/LIN-Bus. Si tratta di un dispositivo di lavoro molto affidabile per applicazioni CAN FD, ad es. Nei settori automotive, mobilità, test, sviluppo, manutenzione o applicazioni di controllo.

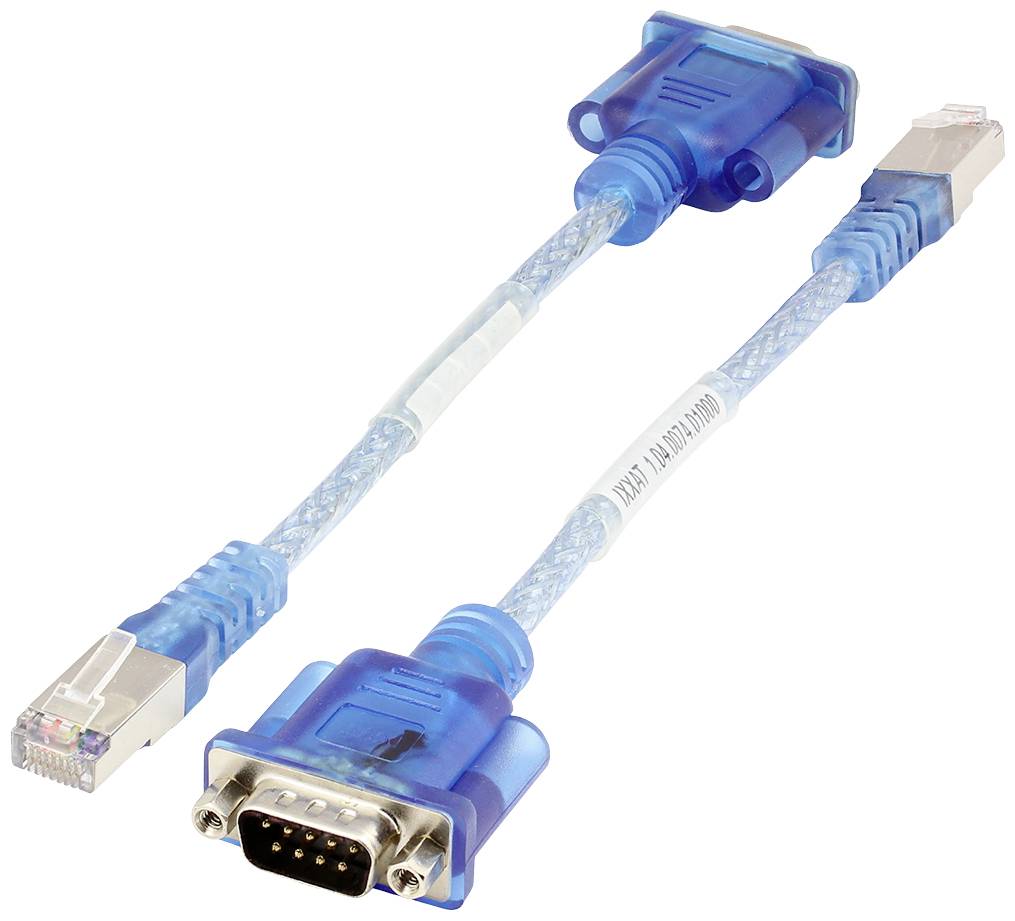

Grazie all'utilizzo di hardware potente e di lunga durata e al collegamento tramite USB 2.0 Hi-Speed (480 MBit/s) e 2 prese RJ45 per CAN / CAN FD, le interfacce raggiungono un'elevata velocità di trasmissione dei dati con latenza minima e consumo energetico. Due cavi CAN adattatore RJ45 su Sub-D9 sono inclusi nella fornitura.
L'isolamento galvanico aumenta in modo affidabile la protezione del dispositivo da danni all'elettronica causati da picchi di tensione.
Una migliore risoluzione del timestamp di solo 1 microsecondo consente l'invio e la ricezione senza perdite di messaggi CAN standard e avanzati sul CAN-Bus e consente il filtraggio e il buffering di messaggi CAN per un monitoraggio CAN molto preciso.
L'alloggiamento collaudato e maneggevole dell'USB-to-CAN FD automotive è progettato per l'uso quotidiano e la durata.
La comunicazione LIN è supportata in modalità LIN Master o Slave. Come slave LIN, l'interfaccia risponde automaticamente alle richieste master ricevute. I dati di risposta vengono aggiornati tramite buffer tramite l'API PC. Nella modalità di funzionamento master, le chiamate master vengono elaborate dall'applicazione PC. I messaggi LIN ricevuti vengono trasmessi all'applicazione con data e ora, richiesta master, risposta e informazioni di stato.
Per l'automotive USB-to-CAN FD è disponibile un pacchetto software e driver ampio e stabile, scaricabile gratuitamente all'indirizzo ixxat.com.
I pacchetti di driver Ixxat per Windows (VCI) e Linux, VxWorks e QNX (ECI) consentono anche l'utilizzo in applicazioni esistenti senza adattamento software. Le API per CANopen e SAE J1939 supportano anche la famiglia di dispositivi USB-to-CAN FD.

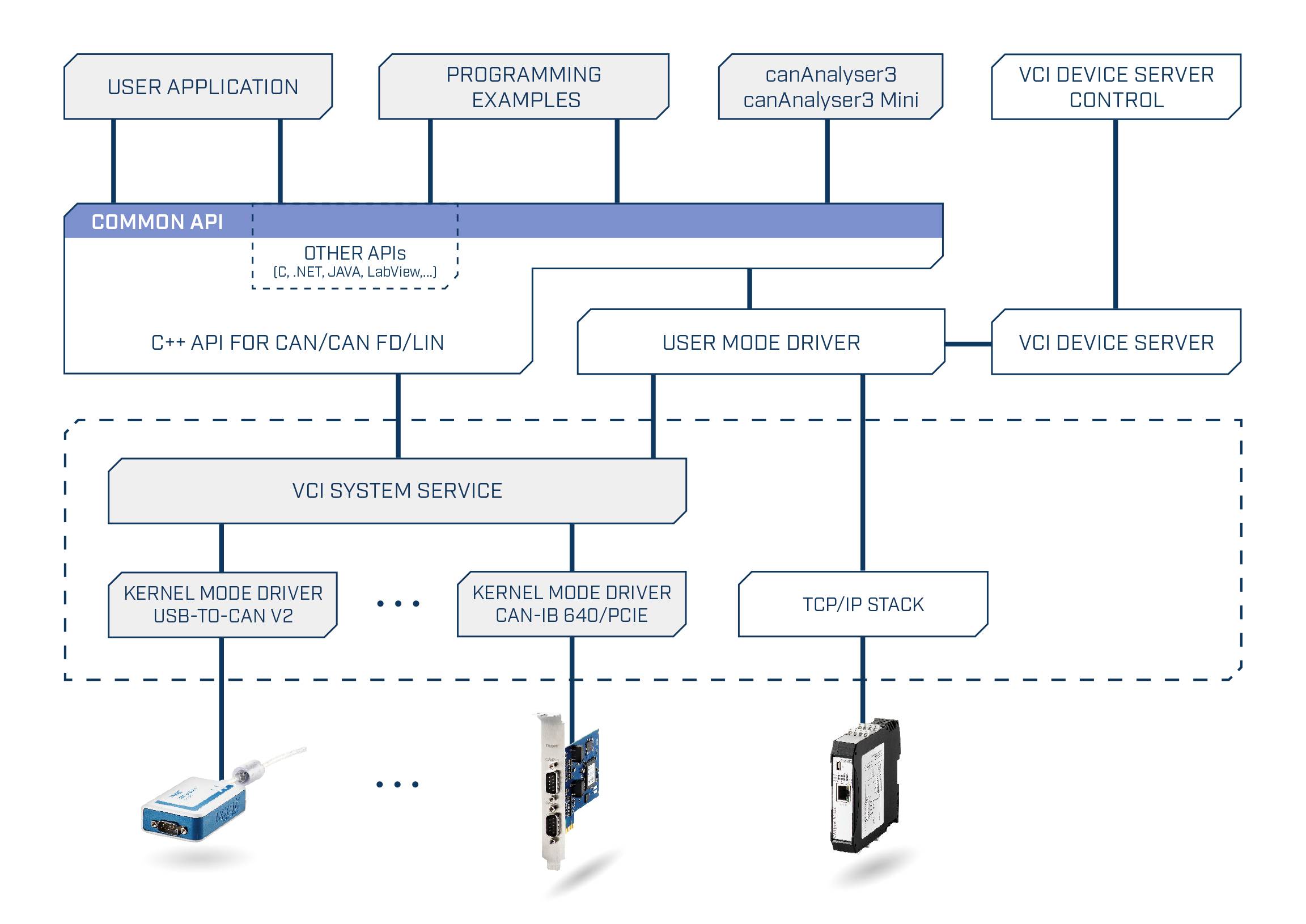

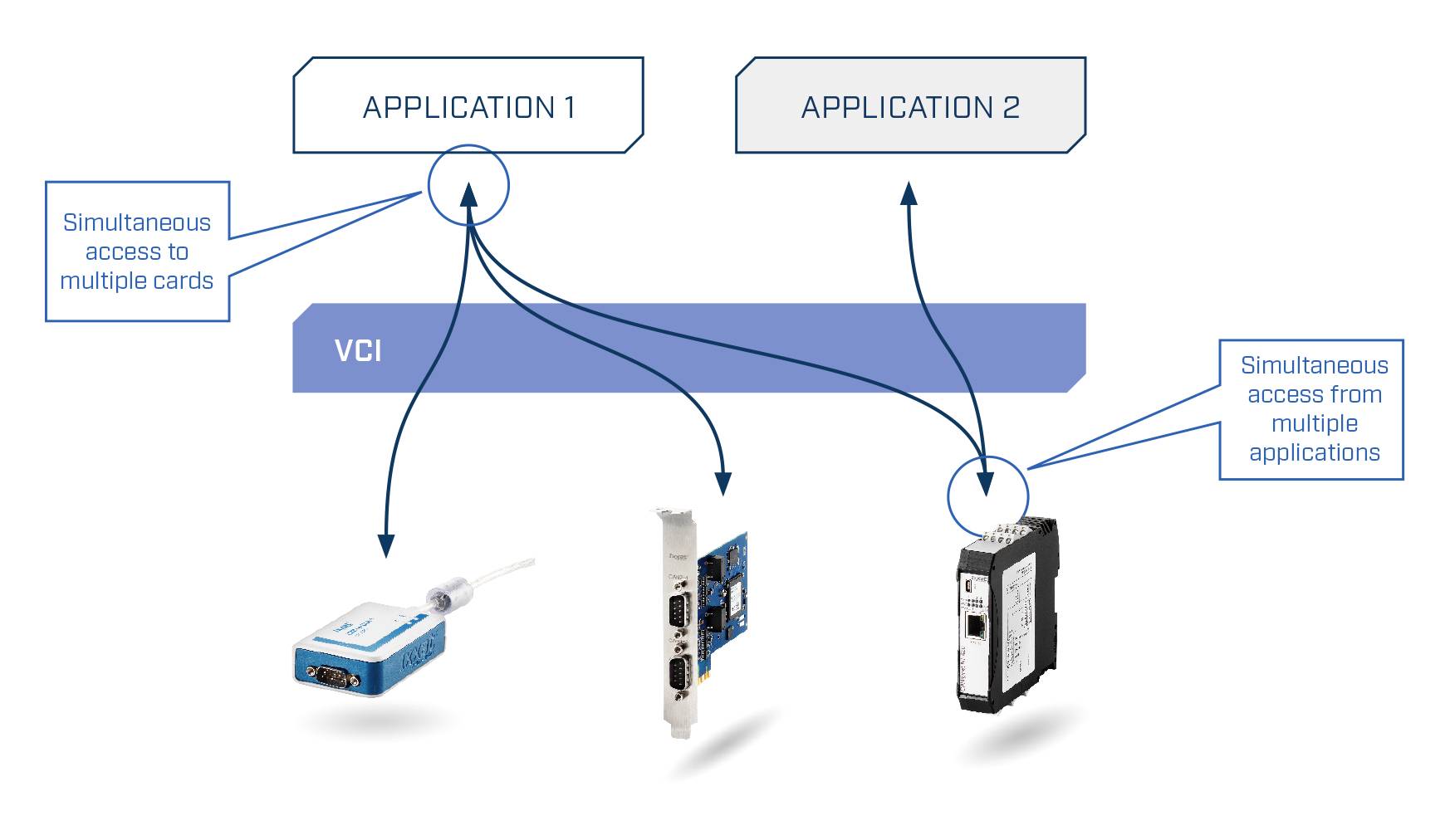

VCI V4 (Virtual Communication Interface) è l'interfaccia driver per le interfacce Ixxat su Windows e può essere scaricata gratuitamente su ixxat.com/vci. Sulla base del VCI è possibile sviluppare applicazioni specifiche per il cliente per la comunicazione tramite CAN, CAN FD, LIN e Industrial Ethernet.
Lo strumento software canAnalyser3 Mini è incluso nel pacchetto di download della VCI V4 e consente i primi passi di analisi e monitoraggio nelle reti CAN.
Testo tradotto automaticamente
Grazie all'utilizzo di hardware potente e di lunga durata e al collegamento tramite USB 2.0 Hi-Speed (480 MBit/s) e 2 prese RJ45 per CAN / CAN FD, le interfacce raggiungono un'elevata velocità di trasmissione dei dati con latenza minima e consumo energetico. Due cavi CAN adattatore RJ45 su Sub-D9 sono inclusi nella fornitura.
L'isolamento galvanico aumenta in modo affidabile la protezione del dispositivo da danni all'elettronica causati da picchi di tensione.
Una migliore risoluzione del timestamp di solo 1 microsecondo consente l'invio e la ricezione senza perdite di messaggi CAN standard e avanzati sul CAN-Bus e consente il filtraggio e il buffering di messaggi CAN per un monitoraggio CAN molto preciso.
L'alloggiamento collaudato e maneggevole dell'USB-to-CAN FD automotive è progettato per l'uso quotidiano e la durata.
La comunicazione LIN è supportata in modalità LIN Master o Slave. Come slave LIN, l'interfaccia risponde automaticamente alle richieste master ricevute. I dati di risposta vengono aggiornati tramite buffer tramite l'API PC. Nella modalità di funzionamento master, le chiamate master vengono elaborate dall'applicazione PC. I messaggi LIN ricevuti vengono trasmessi all'applicazione con data e ora, richiesta master, risposta e informazioni di stato.
Per l'automotive USB-to-CAN FD è disponibile un pacchetto software e driver ampio e stabile, scaricabile gratuitamente all'indirizzo ixxat.com.
I pacchetti di driver Ixxat per Windows (VCI) e Linux, VxWorks e QNX (ECI) consentono anche l'utilizzo in applicazioni esistenti senza adattamento software. Le API per CANopen e SAE J1939 supportano anche la famiglia di dispositivi USB-to-CAN FD.
VCI V4 (Virtual Communication Interface) è l'interfaccia driver per le interfacce Ixxat su Windows e può essere scaricata gratuitamente su ixxat.com/vci. Sulla base del VCI è possibile sviluppare applicazioni specifiche per il cliente per la comunicazione tramite CAN, CAN FD, LIN e Industrial Ethernet.
Lo strumento software canAnalyser3 Mini è incluso nel pacchetto di download della VCI V4 e consente i primi passi di analisi e monitoraggio nelle reti CAN.
Testo tradotto automaticamente
Contenuto della fornitura
- USB-to-CAN FD V2 Automotive
- 2 x cavi adattatore RJ45 su Sub-D9
- Manuale in tedesco
- Driver CAN VCI per Windows
- Driver ECI per Linux
- Monitor CAN bus "ScanAnalyser Mini"
Note
I driver sono disponibili per il download presso il produttore.
