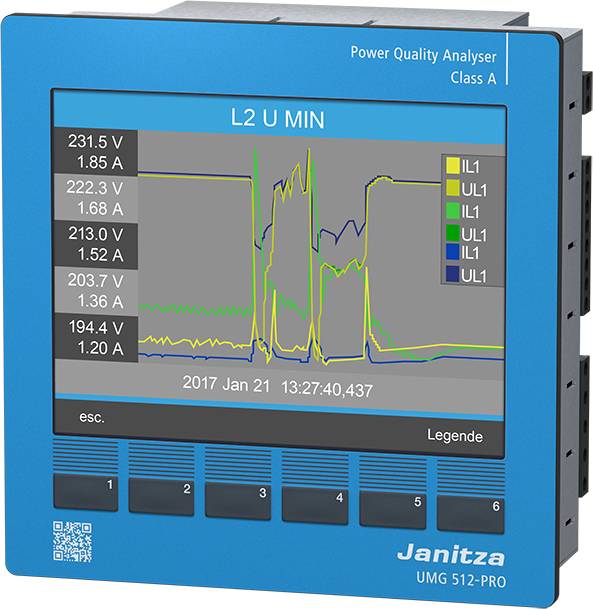

Dispositivo blu con schermo che mostra un diagramma per l'analisi della qualità della rete. Linee per corrente (IL1, IL2, IL3) e tensione (UL1, UL2, UL3). Visualizzazione dei valori misurati: 231,5V, 1,85A e altri. Data in basso: '2017 Gen 21'.

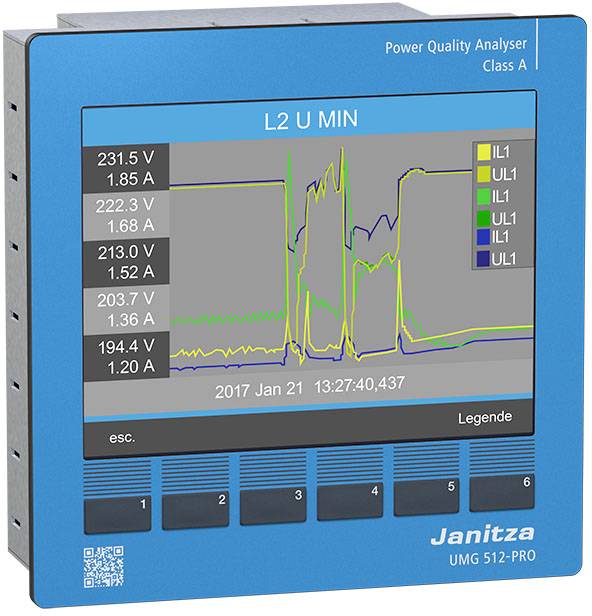

Display del 'Janitza UMG 512-PRO', un analizzatore di qualità della potenza. Mostra un grafico lineare delle tensioni (UL1, UL2, UL3) e delle correnti (IL1, IL2, IL3) nel tempo.

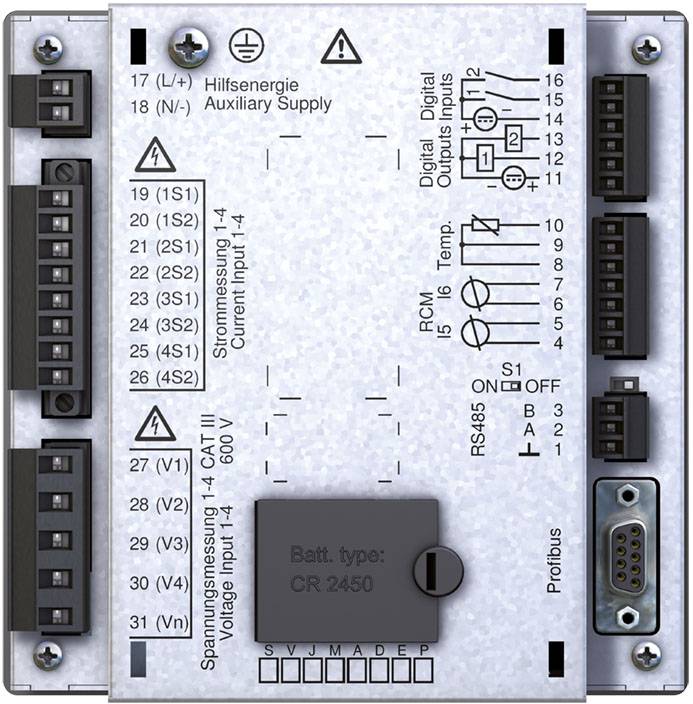

Dispositivo di controllo con vari connettori e etichette per misurazioni di corrente e tensione nonché uscite digitali.

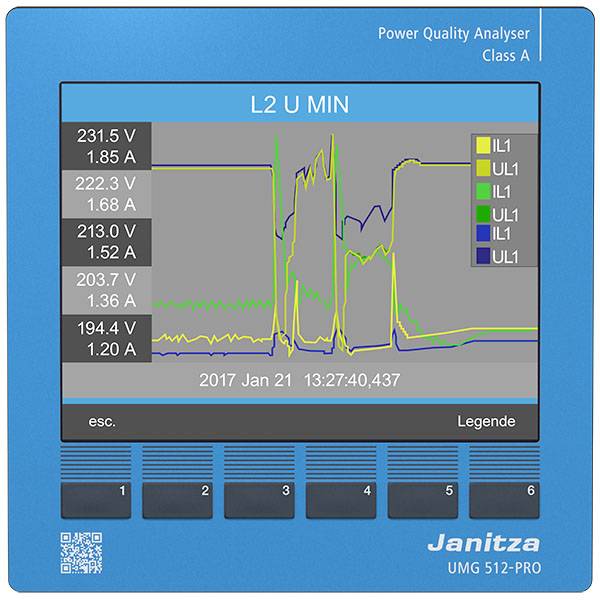

Analizzatore di Qualità della Rete di Janitza mostra un diagramma di monitoraggio della tensione con diverse fasi di corrente IL1, IL2, UL1, UL2.

1/4

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Segnala un problema

Highlights & Dettagli

Analizzatore di qualità della tensione UMG 512-PRO

Dispositivo master per sistemi di gestione energetica sovraordinati (ad esempio, ISO 50001)
La misurazione, il monitoraggio e il controllo valori nominali elettrici in impianti di distribuzione dell'energia
Rilevamento dei dati di consumo
Monitoraggio della qualità della tensione (armoniche, interruzioni brevi, correnti di avviamento, transienti ...)
Valori misurati per gestione centralizzata degli spazi abitativi o SPS
Attività di controllo ad es. a seconda della misura raggiunta o valori limite
Ottimizzazione picco di carico
Porta Ethernet per punti di misurazione secondarie
Monitoraggio remoto

Dati tecnici

Tipo prodotto: Analizzatore della qualità della tensione

Funzioni: Analisi

Tipo: UMG 512-PRO

Profondità di montaggio: 170 mm

Colore: Multicolore

Categoria di misura: CAT III 600 V

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1541262 Janitza UMG 512-PRO Analizzatore della qualità della tensione

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1541262 Janitza UMG 512-PRO Analizzatore della qualità della tensione

Descrizione

La nuova serie PRO combina la più moderna tecnologia di funzioni eccezionali e un design gradevole. La maggiore versatilità e numerose formati permettono, dati di misura e i risultati di misurazione più leggero di analizzare ed interpretazione. Con l'aiuto il pre-Janitza app è in fase di elaborazione dati, e analizza.

Testo tradotto automaticamente.

Versione

Classe A (IEC 61000-4-30) analizzatore di qualità della tensione con
tensione di alimentazione RCM: 95 - 240V (50/60Hz); 80 - 300V DC
categoria di installazione: 300V CATIII
4 ingressi di misurazione della tensione,
categoria di misurazione: 600V CATIII
misurazione in sistemi a 4 conduttori trifase fino a 417V/720V,
misurazione in sistemi a 3 conduttori trifase fino a 600V,
4 MMQ/
1. 7Arms,
2 ingressi digitali, 2 uscite digitali
1 ingresso di temperatura, 2 ingressi RCM
memoria dati: 256 MB Flash,
interfacce: RS485, Profibus DP V0, Ethernet 10/100 BaseTX
Inkl.Server Web e le seguenti APP`s:
Monitoraggio dei valori di misura App: Rappresentazione grafica dei valori di misura online e storici
APP EN 50160 Watchdog PRO: Monitoraggio dei valori limite di qualità della tensione secondo EN 50160
APP IEC 61000 Watchdog 2-4 PRO: Monitoraggio dei valori limite di qualità della tensione secondo IEC 61000-2-4
Testo tradotto automaticamente.

Contenuto della fornitura

Cavo patch incrociato, CAT5e, 2 m.
Cacciavite a taglio, ESD
Resistenza terminale RS485 120 Ω
Guida rapida UMG 604 (incl. Istruzioni di sicurezza e software Quick Guide GridVis
2 morsetti di fissaggio
