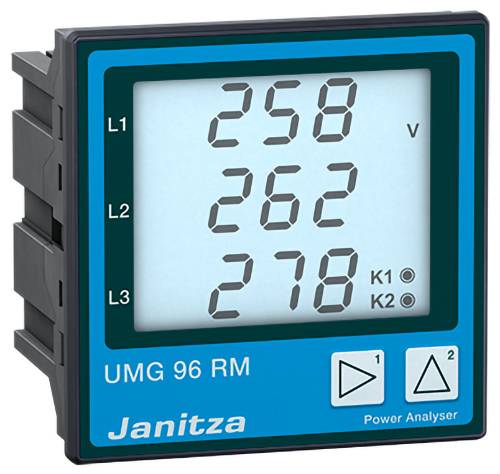

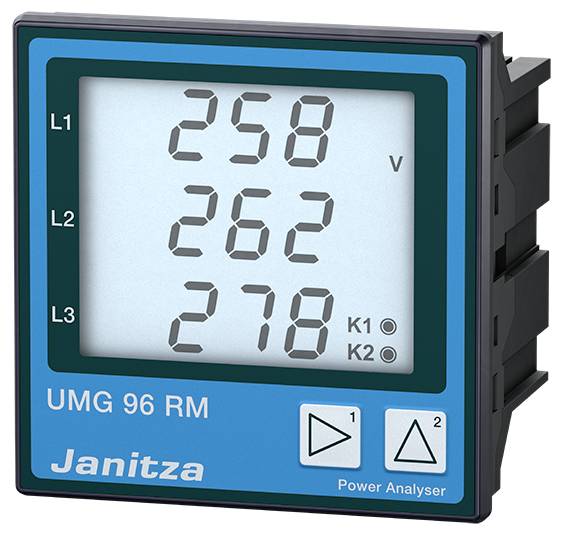

Janitza UMG 96RM Analizzatore della qualità della tensione

L'analizzatore di rete UMG 96RM è un potente strumento di misura universale per l'uso in impianti di distribuzione a bassa e media tensione.

Il dispositivo di misurazione multifunzione UMG 96RM è progettato principalmente per l'uso in impianti di distribuzione a bassa e media tensione. Il dispositivo misura le armoniche fino a 40. Armonico e dotato di componenti del campo rotante. Il dispositivo ha solo 2 uscite digitali. Non dispone di ingressi digitali e di una memoria dati di misurazione.

Tariffe
Per la registrazione sicura e precisa dei valori di lavoro per singoli utenti, gli strumenti di misura UMG offrono un'ampia scelta di velocità; a seconda del tipo di dispositivo fino a 14 pezzi. In questo modo si distingue naturalmente tra l'energia attiva (riferimento, mandata e senza antiritorno) e l'energia reattiva (induttiva, capacitiva e senza antiritorno). In questo modo è possibile, ad esempio, registrare separatamente le tariffe alte e basse.

Accuratezza di misurazione
L'elevata precisione di misurazione si basa sull'elevata velocità di campionamento e su un'ottima stabilità a lungo termine. In caso di utilizzo previsto (temperatura ambiente!) La precisione di misurazione è ancora maggiore anche dopo anni rispetto ai tradizionali contatori nello stato di fornitura. Per gli impieghi di misurazione più esigenti sono disponibili dispositivi certificati classe A.

Armoniche
Le armoniche vengono generate da apparecchiature con caratteristiche non lineari, come ad esempio trasformatori a saturazione, lampade a risparmio energetico, convertitori di frequenza ed elettronica di potenza. Gravano sulla rete con correnti aggiuntive e possono influenzare o addirittura distruggere i dispositivi operativi. Queste influenze della rete possono essere rilevate e documentate con gli analizzatori della qualità della tensione.

Impulso/uscita
Con gli ingressi a impulsi è possibile, ad esempio, registrare i valori dei contatori di acqua e gas con gli strumenti di misura UMG. Tramite le uscite a impulsi come trasmettitore di valori di misura, gli impulsi di lavoro possono essere trasmessi a una tecnica di linea, ad esempio GLT, SPS, sistemi scada.

Applicazione dell'UMG 96RM
Misurazione, monitoraggio e controllo dei valori nominali elettrici negli impianti di distribuzione dell'energia
Registrazione dei profili di carico per sistemi di gestione dell'energia (ad es. ISO 50001)
Rilevamento del consumo energetico per l'analisi dei centri di costo
Trasmettitore di valori di misura per gestione centralizzata degli spazi abitativi o SPS (Modbus)


Vantaggi speciali
– La struttura compatta consente di risparmiare spazio e costi di installazione
Registrazione continua e senza interruzioni grazie a un'ampia memoria dati di misura o tramite la registrazione dei dati online (ad es. GridVis® Service)
– Elevata sicurezza dei dati e ridondanza
– Ampie possibilità di comunicazione e protocolli
– Molteplici report predefiniti per l'analisi della qualità della tensione e del consumo energetico (tramite il servizio GridVis®)
- Semplice creazione di report premendo un pulsante o automaticamente in base ai tempi definiti
– I risultati di misurazione più precisi garantiscono un'infrastruttura efficace e un'elevata disponibilità della produzione
– Profili modbus generici: Qualsiasi dispositivo esterno e sistema compatibile con Modbus possono essere integrati e visualizzati nel concetto di misurazione (Modbus RTU)
- La lunga disponibilità degli strumenti di misura garantisce un semplice aggiornamento in caso di ampliamento del sistema

Rilevamento dei dati energetici e profili di carico
– Acquisizione dettagliata dei dati energetici e del profilo di carico
– Maggiore trasparenza nell'approvvigionamento energetico grazie all'analisi energetica
– Progettazione sicura delle apparecchiature di distribuzione dell'energia

Analisi dei costi di utilizzo
– Determinazione dei costi energetici
– Ripartizione e assegnazione delle fonti energetiche

Sistemi di gestione dell'energia (ISO 50001)
– Miglioramento continuo dell'efficienza energetica
– Riduzione dei costi
– Gli analizzatori di rete multifunzionali della serie UMG 96RM sono un componente importante dei sistemi di gestione energetica
– Software GridVis® certificato da TUV in conformità con ISO 50001

Trasparenza dell'approvvigionamento energetico
– Maggiore visibilità grazie a un sistema di misurazione scalabile e a più livelli
– Acquisizione di singoli eventi tramite misurazioni continue ad alta risoluzione

Monitoraggio della qualità della tensione
– Evidenza di qualità della tensione insufficiente
– Introduzione di misure per risolvere i problemi di rete
– Prevenzione dei tempi di fermo della produzione
– Durata molto più lunga delle apparecchiature
– Miglioramento della sostenibilità

Strumento di misura con precisione di 0,2% (V), kWh classe 0,5
– Elevata velocità di campionamento a 21,3 kHz
- Precisione di misurazione affidabile del 0,2% (V)
– Classe di efficienza energetica (kWh): 0,5

Contatore di energia con 7 tariffe, energia attiva e reattiva
– Misurazione dell'energia in 4 quadranti, ciascuno con 7 tariffe per energia attiva e reattiva
– Rilevamento sicuro e preciso dei valori di lavoro per i singoli utenti

Possibilità di comunicazione: Ethernet, Profibus, Modbus, M-Bus …
– Numerose interfacce e protocolli garantiscono un facile collegamento del sistema (sistema di gestione dell'energia, PLC, scada, GLT)

Analizzatore di armoniche
– Analisi delle armoniche fino al 40. Armonico
– Informazioni sulla qualità della tensione, sulle reazioni della rete e sui possibili "inquinanti della rete"

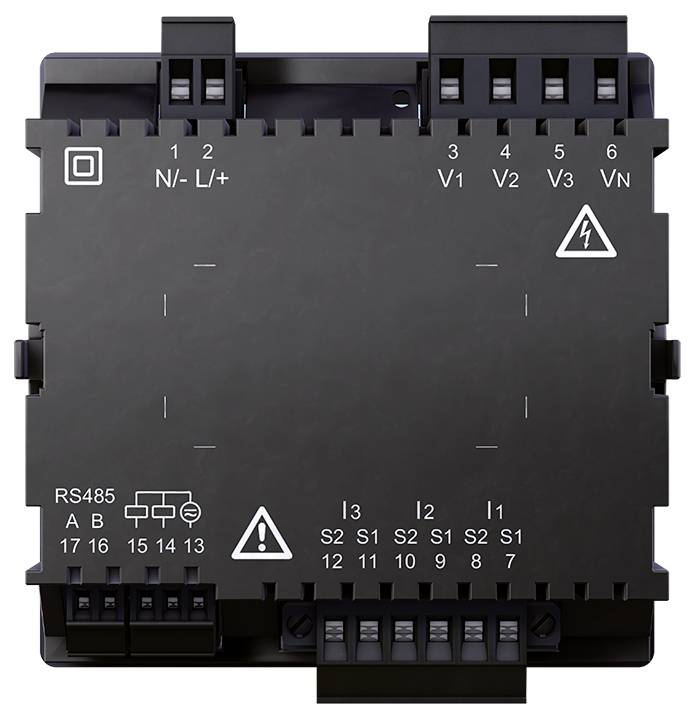

Morsetti a vite a innesto
- Montaggio confortevole anche in spazi ristretti

Apparecchio base
– L'interfaccia RS485 con protocollo Modbus e 2 uscite digitali consente un monitoraggio rapido ed economico della qualità della tensione e del consumo energetico

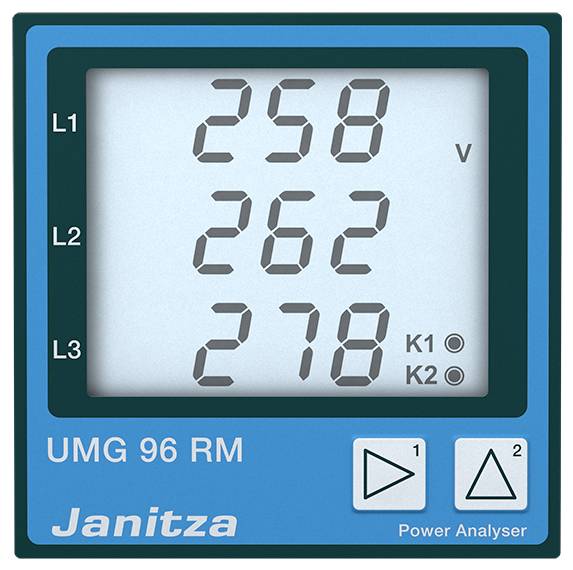

Retroilluminazione
– Ampio display LCD retroilluminato ad alto contrasto
- Ottima leggibilità e funzionamento intuitivo anche in condizioni di scarsa illuminazione
