Joy-it ARD-RAMPS-Kit1.6 Driver del motore ARD-RAMPS-Kit1.6
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (25,40 € / Pezzo)
25,40 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
RAMPS 1.6 con lcd 20x4 e 5x driver motore A4988
- MOSFET rinforzato‘s e terminali a viteCollegamenti per un massimo di 6 motori passo-passo (X, Y, 2x Z, 2x estrusori)6 collegamenti per interruttori di finecorsa o terminali otticiCollegamenti per un massimo di 3 sensori di temperatura3 MOSFET‘s per p. es HotEnd, ventola per componenti e letto riscaldanteFusibile da 5 A per circuito di corrente generaleFusibile separato da 20 A per il circuito di corrente del letto riscaldatoLED di stato‘s
Dati tecnici
- Tensione di alimentazione12 V DCCompatibile conARDUINO MEGACaratteristicheCollegamenti per un massimo di 6 motori passo-passo (X, Y, 2x Z, 2x estrusori)6 collegamenti per interruttori di finecorsa o terminali otticiCollegamenti per un massimo di 3 sensori di peratura TEM3 MOSFET‘s per p. es HotEnd, ventola per componenti e letto riscaldanteFusibile da 5 A per circuito di corrente generaleFusibile separato da 20 A per il circuito di corrente del letto riscaldatoLED di stato‘sMOSFET rinforzato‘s e terminali a viteRAMPS1.6, lcd 20x4, 5x driver motore A4988, 2x cavi di collegamento incl. Scheda adattatore per display LCD, dissipatore di calore per FET MOS e driver motore
- Modello (MCU)
Arduino Mega
- Collegamenti esterni SBC
morsetti a vite
- Lunghezza
68 mm
- Larghezza
102 mm
- Altezza
29 mm
- Contenuto del Kit
incl. display
- Tipo prodotto
Driver del motore
- Adatto per
Arduino Mega
- Interfacce
Morsetto a vite
- Tecnologia
LCD-Modul
- Tipo di scheda
Driver motore
Documenti & Download
Scheda tecnica
Scheda tecnica 2582439 Joy-it ARD-RAMPS-Kit1.6 Driver del motore ARD-RAMPS-Kit1.6
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2582439 Joy-it ARD-RAMPS-Kit1.6 Driver del motore ARD-RAMPS-Kit1.6
Descrizione
Con questo kit completo ponete le basi per l'installazione di una stampante 3D basata su Arduino.Con il relativo software installato su Arduino Mega si possono visualizzare i messaggi di stato attuale e le informazioni come la temperatura sul grande display LCD in dotazione.Rispetto al suo predecessore, nel RAMPS 1.6 il MOSFET‘s e i terminali a vite sono stati adattati a un maggiore consumo energetico. Inoltre, il design termico è stato sovra-strappato per generare una migliore dissipazione del calore.
Testo tradotto automaticamente
Testo tradotto automaticamente
Contenuto della fornitura

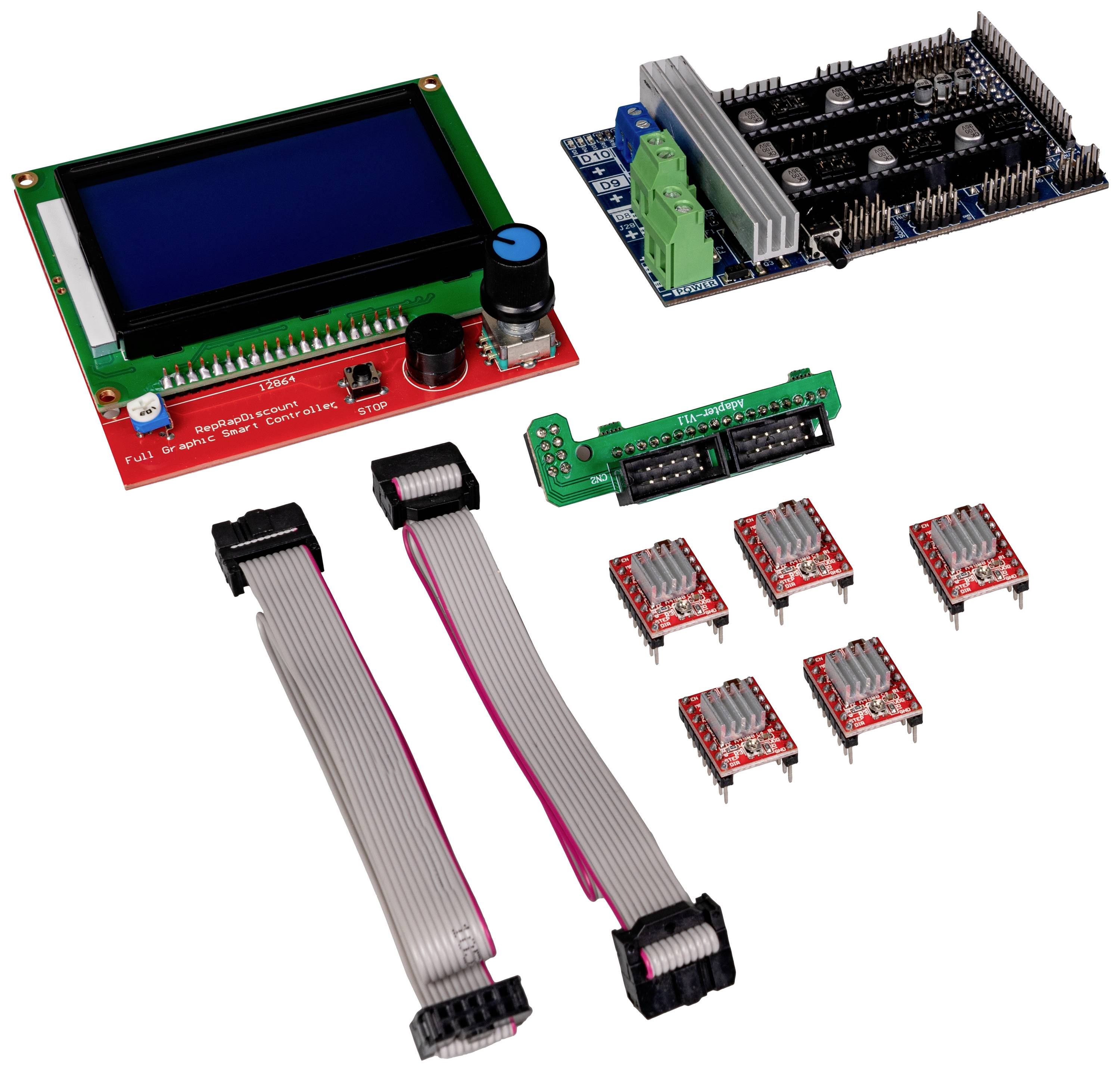

- RAMPS1.6, lcd 20x4, 5x driver motore A4988, 2x cavi di collegamento incl. Scheda adattatore per display LCD, dissipatore di calore per FET MOS e driver motore
