Joy-it RB-MatrixCtrl Controller per matrice LED RB-MatrixCtrl Raspberry Pi® 3
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (11,47 € / Pezzo)
11,47 €
IVA escl.
Diritto di reso di 14 giorni incluso

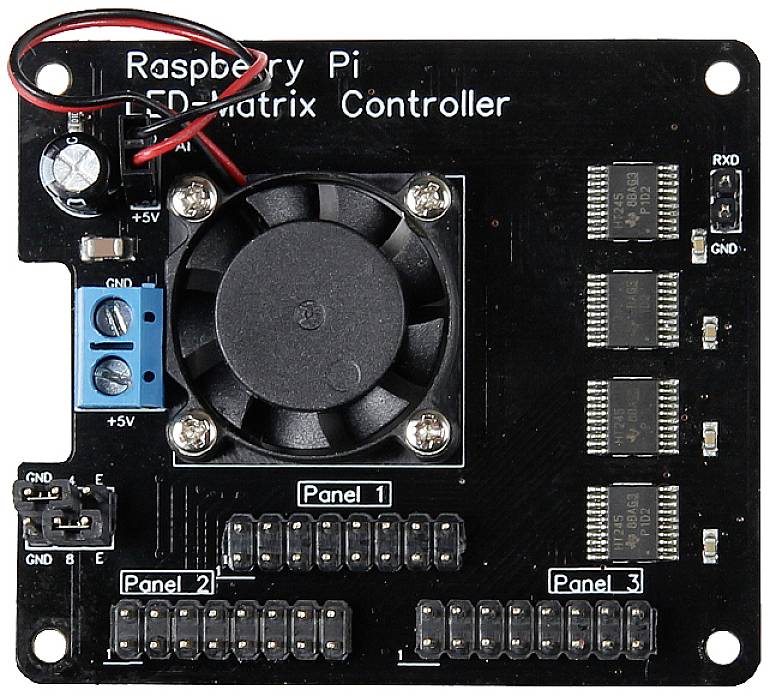

Scheda controller Matrix incl. Ventola
Highlights & Dettagli
- Compatibile con tutti i Raspberry Pi
- Convertitore di livello da 3,3V a 5V per il controllo di un massimo di 3 righe di matrice LED RGB
- È in grado di alimentare Pi
- 3 spine HUB75
- Ideale per modulo a matrice LED RGB Joy-it
Dati tecnici
- Funzione
- Convertitore di livello da 3,3V a 5V per il controllo di un massimo di 3 righe di matrice LED RGB
- Raffreddamento attivo e passivo
- Dissipatore di calore in alluminio e ventola di dimensioni 25x25mm
- Particolarità
- Può alimentare il Raspberry Pi
- Compatibile con
- Raspberry Pi 3A/B/A+/B+, 4B
- Dimensioni
- 65 x 56 x 26 mm
- Consegna

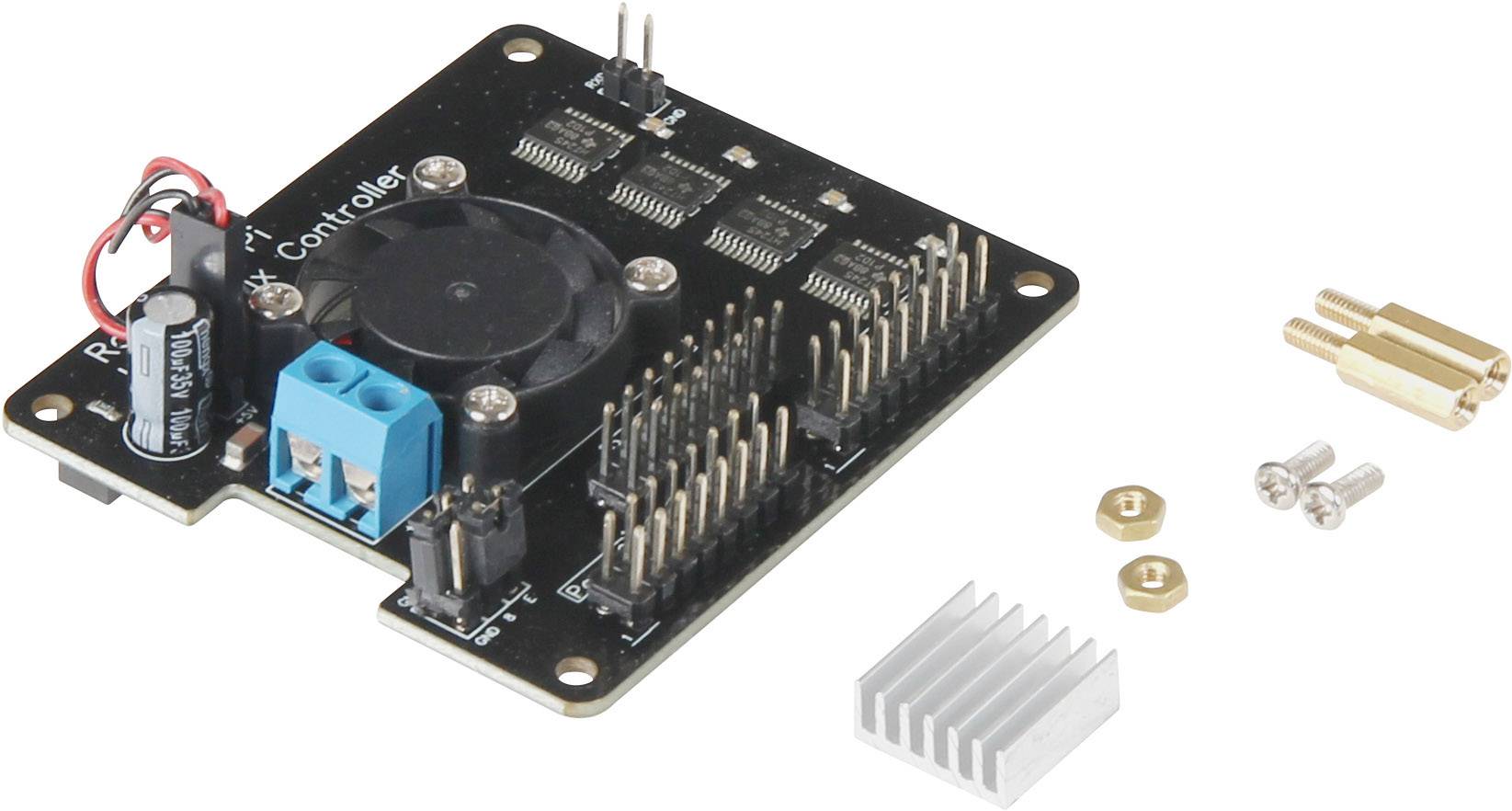

- Scheda di espansione, corpo di raffreddamento, ventola attiva, 2 distanziatori AB, 6 viti e dadi, 4 dischi da sottotelare, 2 ponticelli a innesto
- Tensione d'ingresso
- 5 Volt
- Interfacce
- 3 spine HUB75
- Linea dati E commutabile
- Con ponticelli su pin 4 o 8
- Collegamenti interni SBC
GPIO (40 poli)
- Collegamenti esterni SBC
pin strip maschio
- Lunghezza
56 mm
- Larghezza
65 mm
- Altezza
26 mm
- Alimentazione
a batteria ricaricabile
a batteria
rete elettrica
- Tensione uscita
5 V
- Tipo prodotto
Controller per matrice LED
- Adatto per
Raspberry Pi®
Raspberry Pi® 3 B
Raspberry Pi® 3 A+
Raspberry Pi® 3 B+
Raspberry Pi® A+
Raspberry Pi® 2 B
- Interfacce
Parallela
- Serie
Raspberry Pi® 3
- Tipo di scheda
Scheda di espansione
Documenti & Download
Scheda tecnica
Scheda tecnica 2151031 Joy-it RB-MatrixCtrl Controller per matrice LED RB-MatrixCtrl Raspberry Pi® 3
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2151031 Joy-it RB-MatrixCtrl Controller per matrice LED RB-MatrixCtrl Raspberry Pi® 3
Descrizione

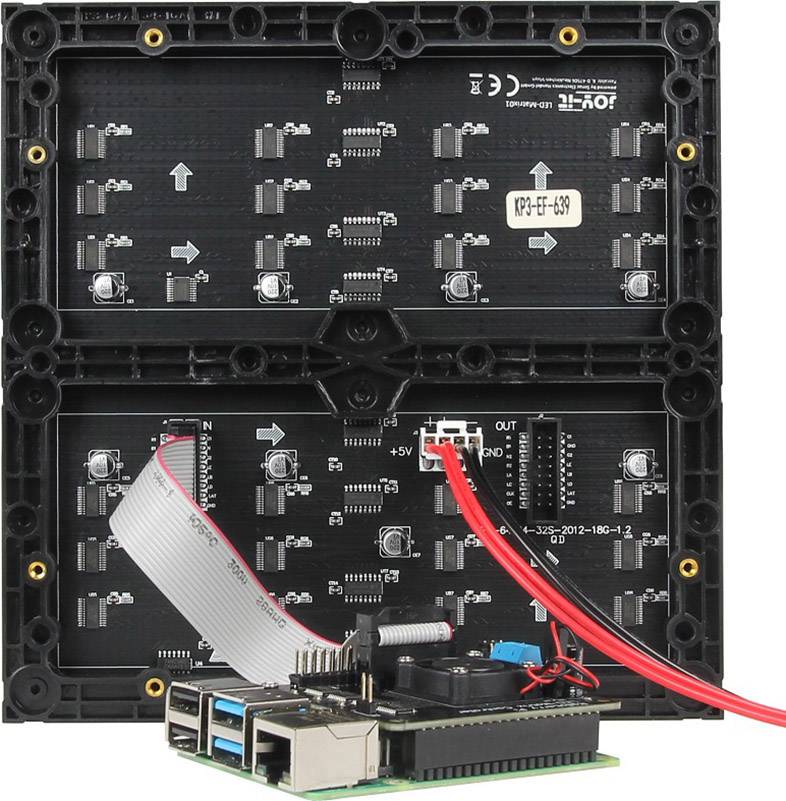

Questo controller a matrice di LED RGB è compatibile con tutti i modelli Raspberry a partire dalla versione 3. Con il suo aiuto è possibile controllare singoli pannelli LED (ad es., Joy-it 64x64 matrice LED RGB (LED-Matrix01)), intere pareti video o pannelli di visualizzazione.
A tal fine, il controller è in grado di controllare una "parete a matrice" composta da singoli moduli LED, che può essere composta da 3 file di qualsiasi larghezza.
Tramite la scheda, il Raspberry Pi può essere alimentato anche da solo. In questo modo viene utilizzata solo una fonte di alimentazione, che semplifica notevolmente l'integrazione.
Testo tradotto automaticamente
A tal fine, il controller è in grado di controllare una "parete a matrice" composta da singoli moduli LED, che può essere composta da 3 file di qualsiasi larghezza.
Tramite la scheda, il Raspberry Pi può essere alimentato anche da solo. In questo modo viene utilizzata solo una fonte di alimentazione, che semplifica notevolmente l'integrazione.
Testo tradotto automaticamente
Contenuto della fornitura
- Scheda modulo
