Acquista Joy-it SBC-MotoDriver3 Driver del motore 1 pz. Adatto per (kit di sviluppo): Raspberry Pi® Pico da Conrad

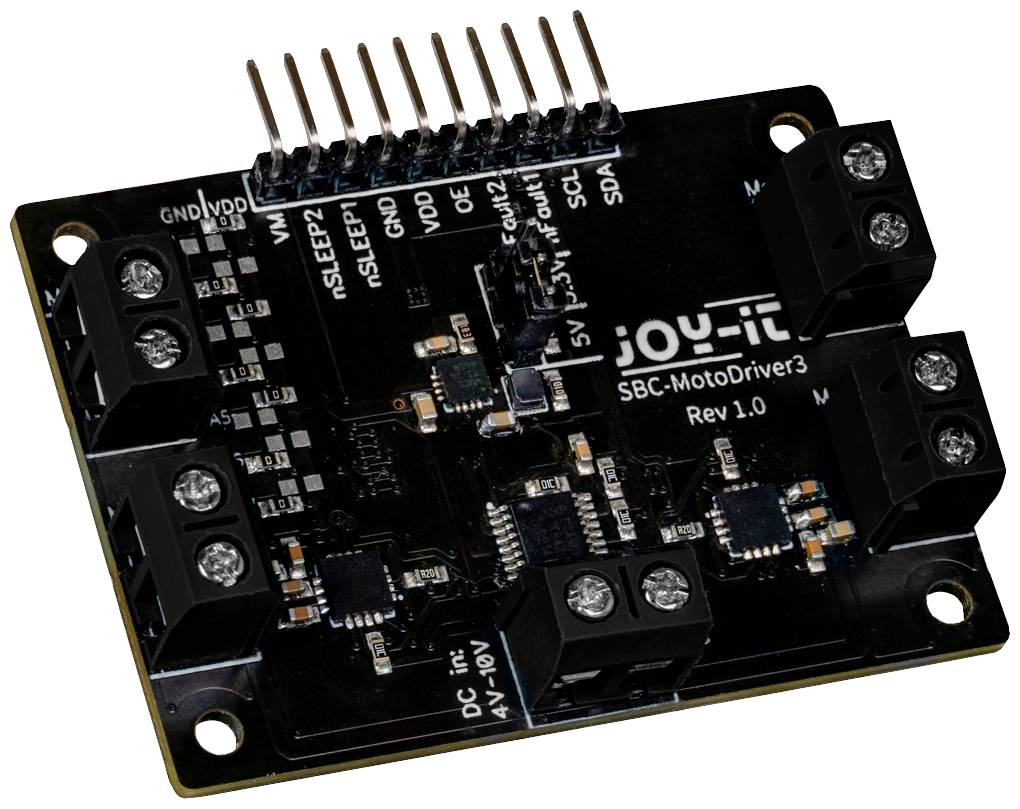

'Joy-It SBC-MotoDriver3 Rev 1.0' Scheda di controllo motore con più connettori e componenti elettronici neri.

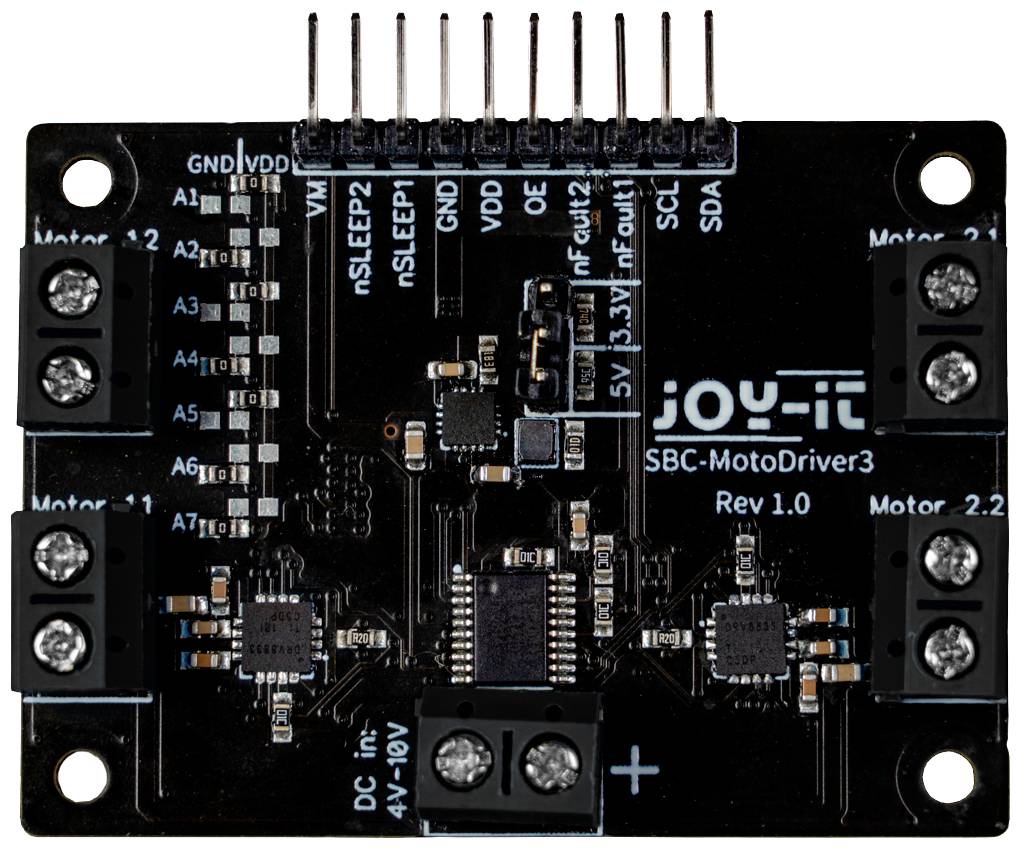

Una scheda elettronica con la scritta 'joy-it SBC-MotoDriver3 Rev 1.0', mostra diversi connettori e circuiti.

1/2

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

35 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (13,11 € / Pezzo)

13,11 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Scheda driver motore per motori DC e Stepper, DRV8833, PCA9634, da 4 a 10 Volt

Compatibile: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit e altri
Indirizzo stand I2C: 0x15
Conversione di tensione Onboard da "DC in" a 5 V o 3,3 V, selezione degli indirizzi I2C del driver IC tramite ponticelli di saldatura, controllo di 4 motori DC/2 stepper tramite I2C
Da 4 a 10 V
4 motori passo-passo DC o 2

Dati tecnici

Compatibile con Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit e altri
Driver motore: IC DRV8833
Driver: IC PCA9634
Interfacce di comunicazione I2C indirizzo stand-by: 0x15
Caratteristiche: Conversione di tensione Onboard da "DC in" a 5 V o 3,3 V, selezione degli indirizzi I2C del driver IC tramite ponticelli di saldatura, controllo di 4 motori DC/2 stepper tramite I2C
Logikevel: 3,3 V (5 V tollerante)
Intervallo di tensione del pin VM e ingresso "DC in": Da 4 a 10 V.
Intervallo di tensione motori (DC e Stepper): Da 4 a 10 V.
Consumo di corrente motori: DC: Max. 1,5 A per motore passo-passo: Max. 1,5 A per ponte
Temperatura di esercizio: -40 - +85 °C
Potenza massima del trasformatore di tensione integrato: 1 A (valore massimo che può essere utilizzato per alimentare microcontroller o computer a scheda singola)

Tipo di imballaggio: Pezzo

Tipo prodotto: Driver del motore

Adatto per (scheda): Arduino

Interfacce: I²C

Voltaggio operativo Min.: 4 V

Voltaggio Max.: 10 V

Tensione di uscita (max.): 10 V

Uscita alimentazione (min): 4 V

Adatto per: Raspberry Pi®

Tipo di scheda: Driver motore

Altezza: 14 mm

Lunghezza: 47 mm

Larghezza: 57 mm

Numero uscite: 4 x

Peso: 18 g

Adatto per: Raspberry Pi® Pico

Documenti & Download

Scheda tecnica

Scheda tecnica 2890404 Joy-it SBC-MotoDriver3 Driver del motore 1 pz. Adatto per (kit di sviluppo): Raspberry Pi® Pico

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2890404 Joy-it SBC-MotoDriver3 Driver del motore 1 pz. Adatto per (kit di sviluppo): Raspberry Pi® Pico

Descrizione

Con MotoDriver3 avete la possibilità di controllare e alimentare fino a quattro motori DC o due motori passo-passo. Il controllo dei motori collegati avviene tramite il chip PCA9634, che fornisce un'interfaccia I2C. Il MotoDriver3 offre una conversione di tensione integrata che consente di fornire una tensione regolabile di 3,3 V o 5 V per microcontroller e computer a scheda singola selezionati. A tale scopo, viene collegata solo una sorgente di tensione all'ingresso "DC in". Grazie a MotoDriver3 non è più necessario un'ulteriore alimentazione elettrica per i motori o l'utilizzo di grandi quantità di cavi. La scheda di espansione consente un controllo preciso dei motori con una tensione costante nell'intervallo da 4 V a 10 V.

Testo tradotto automaticamente
