Acquista Joy-it SBC-PIR Sensore di movimento 1 pz. Adatto per (kit di sviluppo): Arduino, Raspberry Pi®, BBC micro:bit da Conrad

Modulo sensore PIR con lente e pin di connessione, utilizzato per il rilevamento del movimento in progetti elettronici.

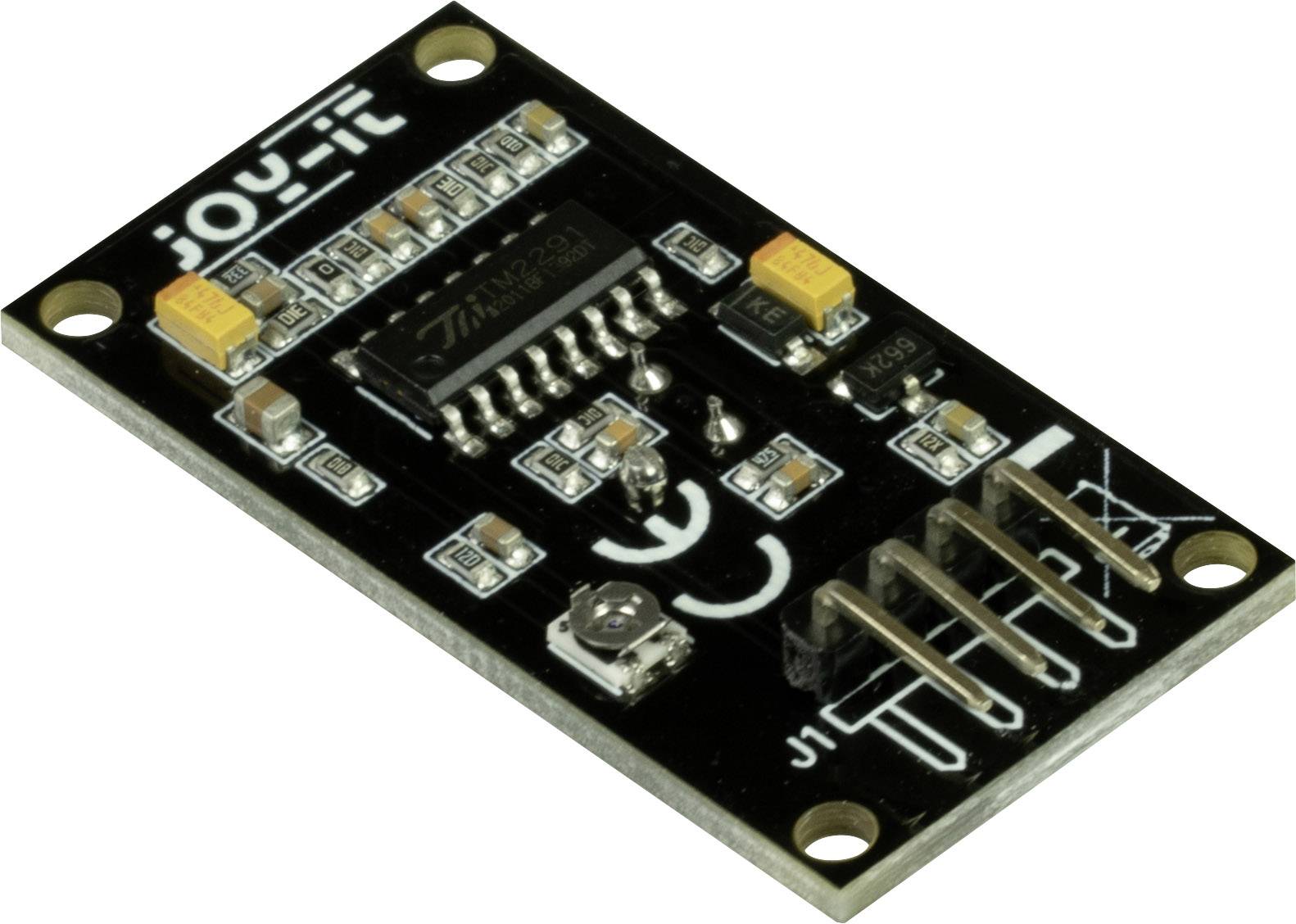

Modulo elettronico con circuiti integrati e piedini di connessione, generalmente utilizzato per progetti di sensori o microcontrollori.

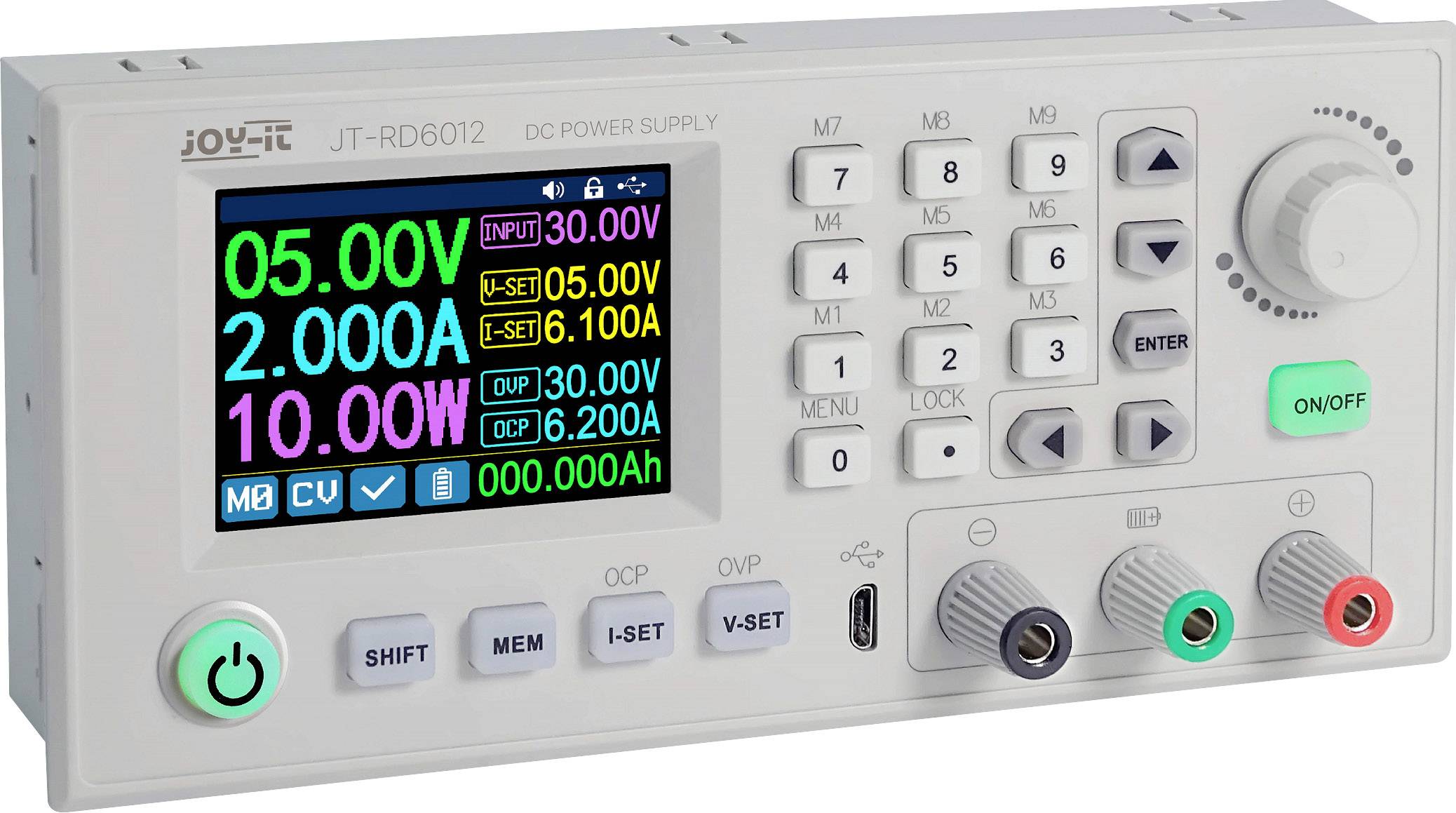

Questa illustrazione mostra un alimentatore digitale con un display che indica valori di tensione e corrente, nonché tasti di controllo per le impostazioni.

1/3

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

40 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (4,09 € / Pezzo)

4,09 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Sensore di movimento PIR -6 metri di portata-

Portata regolabile in continuo (max. 6 m)
Compatibile con Raspberry e Arduino

Dati tecnici

Tensione di alimentazione tra 3 - 5 volt
Interfaccia modulo 4 pin
Chip rivelatore sul modulo BIS0001
Angolo di rilevamento 120 °
Portata di rilevamento massima di 6 m (3m standard)
Portata di rilevamento continua
Tramite potenziometro
Impostazione del regolatore di sensibilità
Sulla scheda del modulo
con un
Cacciavite a croce

Tipo prodotto: Sensore di movimento

Adatto per (scheda): Arduino
Raspberry Pi
BBC micro:bit

Interfacce: spina a foro passante

Voltaggio operativo Min.: 3 V

Voltaggio Max.: 5 V

Adatto per: Arduino
BBC micro:bit
Raspberry Pi®

Tipo di scheda: Kit di sviluppo

Altezza: 40 mm

Lunghezza: 19 mm

Larghezza: 21 mm

Collegamenti interni SBC: pin strip maschio

Peso: 15 g

Adatto per: Arduino
Raspberry Pi®
BBC micro:bit

Documenti & Download

Scheda tecnica

Scheda tecnica 2306360 Joy-it SBC-PIR Sensore di movimento 1 pz. Adatto per (kit di sviluppo): Arduino, Raspberry Pi®, BBC micro:bit

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2306360 Joy-it SBC-PIR Sensore di movimento 1 pz. Adatto per (kit di sviluppo): Arduino, Raspberry Pi®, BBC micro:bit

Descrizione

Il sensore su questo modulo è
un sensore a infrarossi piroelettrico
che
rileva un movimento nell'area di rilevamento della lente Fresnel
e

quindi emette un segnale "ALTO" sul pin di uscita del sensore "sig" per 3 secondi.
Successivamente il segnale passa nuovamente in stato "LOW". Il
potenziometro saldato viene utilizzato per
l'impostazione della portata continua.
Utilizzando questo modulo e
un microcontroller come Raspberry
Pi o Arduino, può

essere utilizzato anche per sistemi di sicurezza o automazione.

Testo tradotto automaticamente
