Acquista Joy-it teensy40audio Scheda di espansione da Conrad

'Circuito stampato verde con microcontrollore, alloggiamento per scheda microSD e connettore audio. Utilizzato in progetti elettronici.'

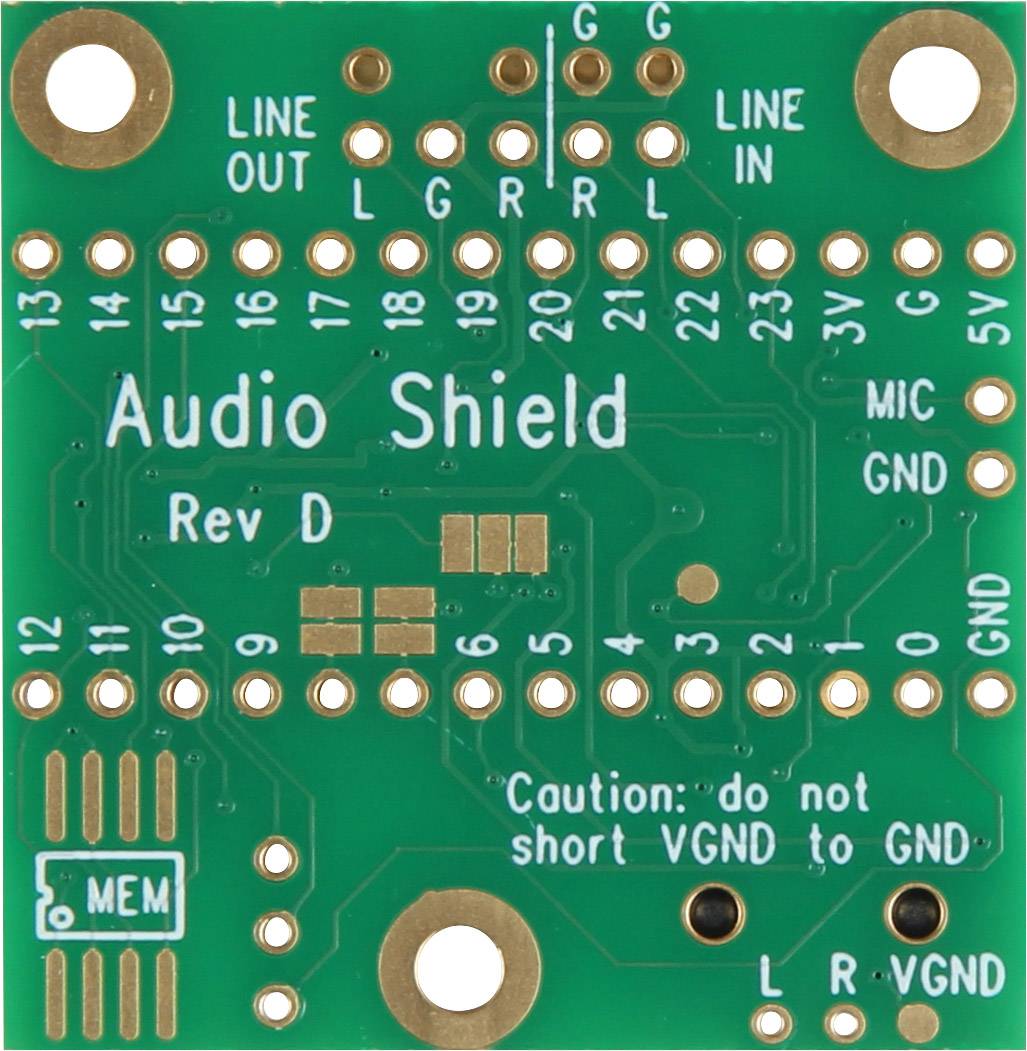

Scheda 'Audio Shield' con etichette per connessioni audio e microfoniche, pin di alimentazione e avvertenza 'Attenzione: non cortocircuitare VGND con GND'.

Una scheda elettronica verde con diversi connettori e un microchip centrale. A sinistra, un connettore per microfono e un collegamento di massa (GND).

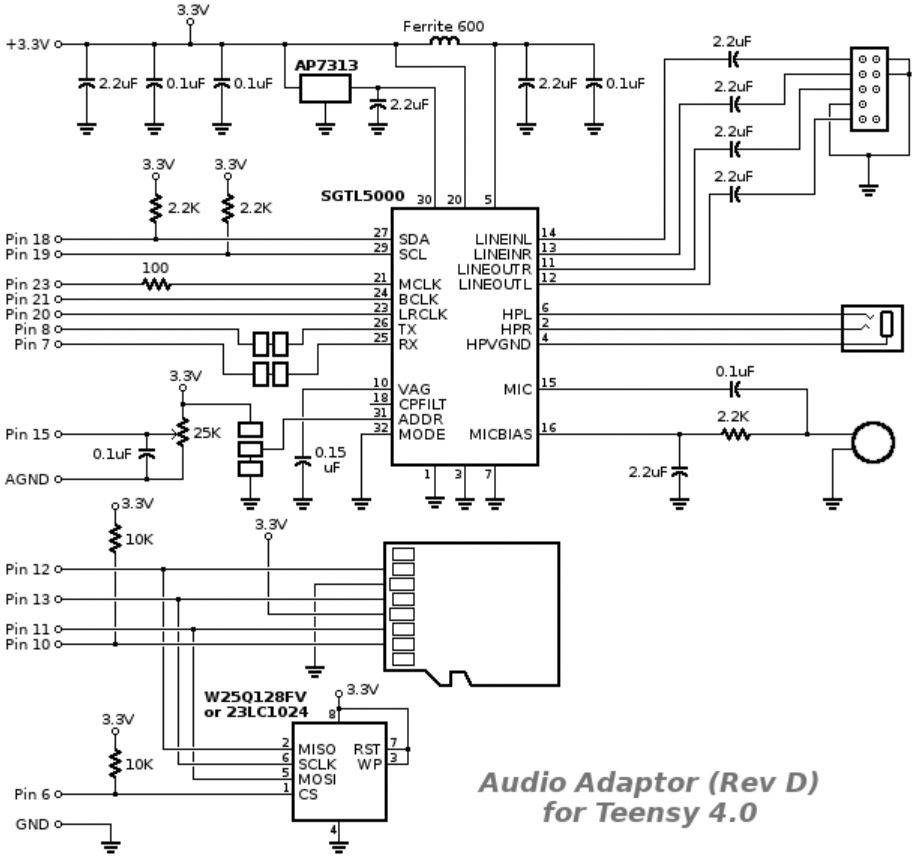

'Schema elettrico dell'adattatore audio (Rev D) per Teensy 4.0 con disposizione dei pin, connessioni 3,3V e GND, mostra il flusso elettrico e i componenti.'

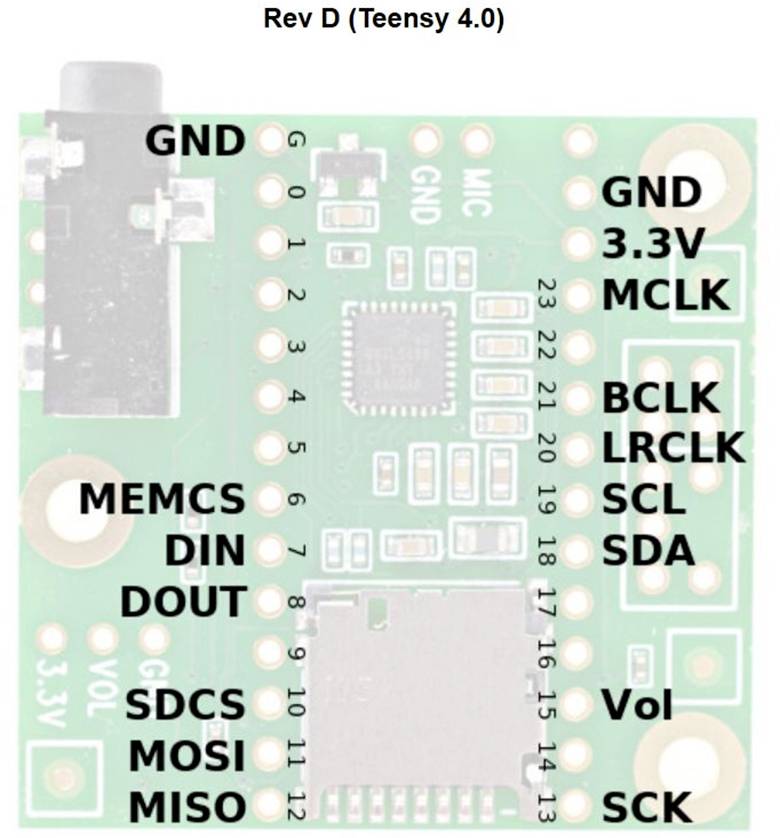

'Scheda Platine del Teensy 4.0: l'etichettatura mostra connessioni come GND, 3.3V, SCL, SDA, BCLK, MISO, MOSI. Layout dei pin rappresentato per scopi di riferimento.'

1/5

Consegna entro Ven. 2 Ott.

25 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (17,20 € / Pezzo)

17,20 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Scheda audio per Teensy 4.0

Chip audio SGTL5000
Pin I2C SDA e SCL per l'impostazione dei parametri
Segnali I2S, TX (su cuffie e/o Line-Out) e RX (da line-in o microfono)
3 misure: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)

Dati tecnici

Chip audio • SGTL5000
• I2C pin SDA e SCL per la regolazione dei parametri
• segnali I2S, TX (su cuffie e/o line-out) e RX (da line-in o microfono)
• 3 misure: LRCLK (44,1 kHz), BCLK (1,41 MHz), MCLK (11,29 MHz)
• SGTL5000 funziona in "modalità slave", con tutti i suoi pin di clock in ingresso

Frequenza di clock: 11.29 MHz

Collegamenti interni SBC: pin strip maschio

Tipo prodotto: Scheda di espansione

Interfacce: I²C

Tipo di scheda: Amplificatore audio

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2240248 Joy-it teensy40audio Scheda di espansione

Descrizione

Con questo adattatore audio è possibile aggiungere facilmente ai progetti con Teensy 4.0 audio di alta qualità a 16 bit e 44,1 kHz di frequenza di campionamento (qualità CD). Supporta cuffie stereo e uscita stereo di livello di linea, nonché ingresso stereo di livello di linea o ingresso microfono mono.

Con la Teensy Audio Library è possibile utilizzare contemporaneamente l'input e l'output insieme a un toolkit di oggetti di editing audio, per creare in modo semplice tutti i tipi di applicazioni audio più esigenti. È possibile riprodurre più file audio, creare forme d'onda sintetiche, applicare effetti, mixare più flussi e produrre audio di alta qualità tramite cuffie o pin line-out.

Teensy 3.x hanno le istruzioni DSP Cortex-M4, che offrono molta potenza di calcolo per l'analisi dello spettro in tempo reale (FFT) e offrono così la possibilità di creare progetti di riproduzione audio avanzati.

Due di questi pin 14x1 possono essere utilizzati per saldare insieme il Teensy 3.x e la scheda audio. Possono essere collegati tramite una presa a 14 poli e un connettore a 14 poli.

Testo tradotto automaticamente.
