Jumo 00569496 Pannello PC PLC

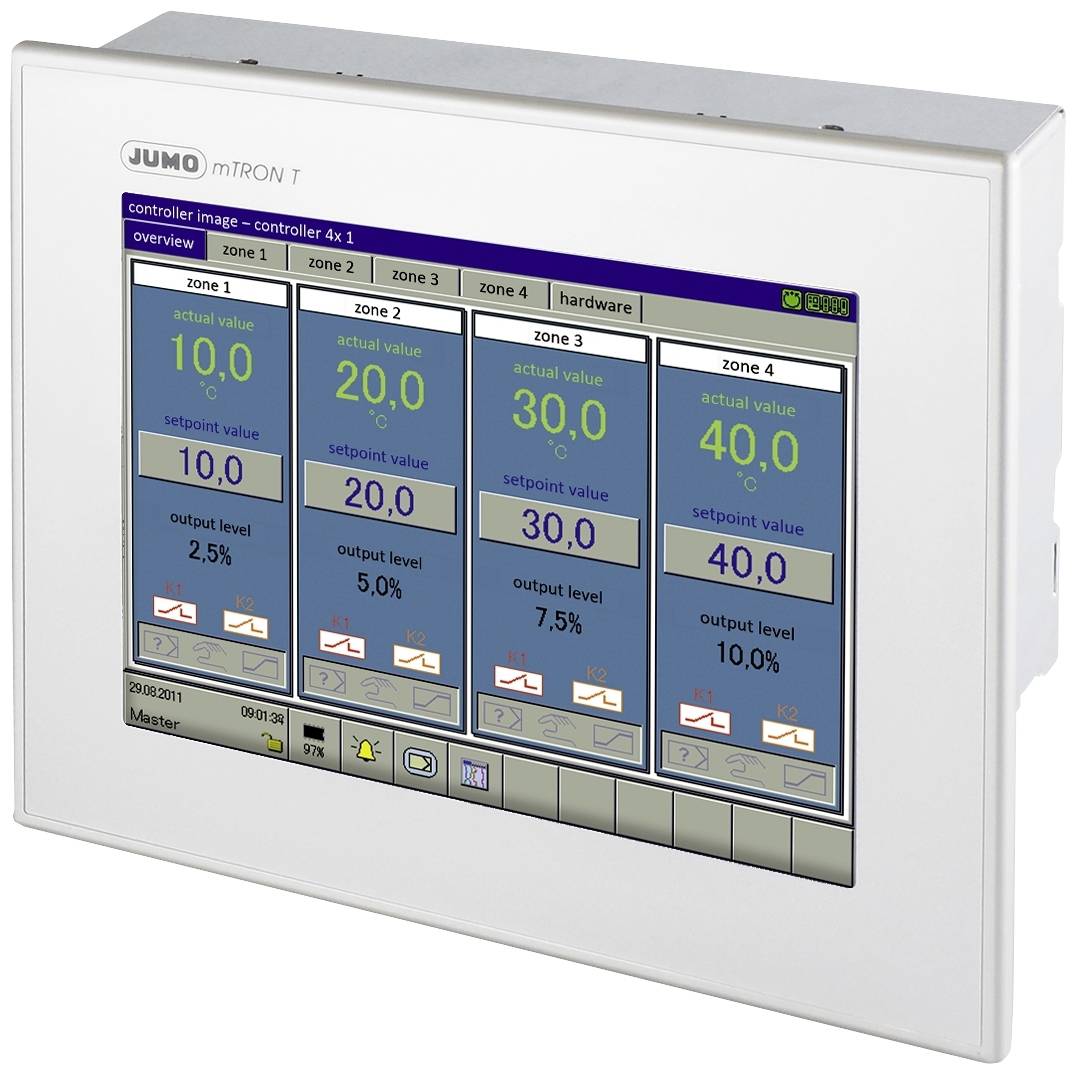

Il pannello multifunzione (componente dell'intero sistema mTRON T) dispone delle possibilità di collegamento: 1x Ethernet (RJ45), 1x bus di sistema in (RJ45), 1x bus di sistema out (RJ45), 2x host USB, 1x Modbus RTU RS232 e funzione di registrazione. Il pannello è progettato per un'alimentazione di tensione di 24 V DC +25/-20 %. Il touchscreen TFT viene utilizzato per visualizzare i dati di misurazione in modo semplice e chiaro, il funzionamento, la configurazione e la parametrizzazione del sistema. Lo schermo a colori TFT ha una diagonale dello schermo di 21,3 cm (8,4"), una risoluzione di 640 × 480 pixel, 256 colori e retroilluminazione a LED. Come interfaccia uomo-macchina, il pannello consente una visione ottimale e ordinata degli stati di processo e dei parametri del sistema. Consente inoltre la rappresentazione e il funzionamento di immagini del regolatore e di immagini di processo dell'editor di programma e della funzione di registrazione opzionale. I valori impostati, i testi dei batch, i parametri e i dati di configurazione possono essere immessi e modificati direttamente sullo schermo. I dati di processo trasmessi tramite il bus di sistema vengono visualizzati in tempo reale. L'archiviazione e la valutazione dei dati sono possibili con programmi PC comprovati. Oltre alle interfacce standard (LAN, USB), sono disponibili due interfacce seriali opzionali a cui possono essere collegati uno scanner di codici a barre, un modem o altri dispositivi Modbus (master, slave). Grazie a un programma di configurazione opzionale, il pannello multifunzione viene configurato in modo confortevole dall'utente.
