Jumo 60003195 Regolatori a 2 punti Termostato doppio -20 fino a 149 °C Relè 16 A

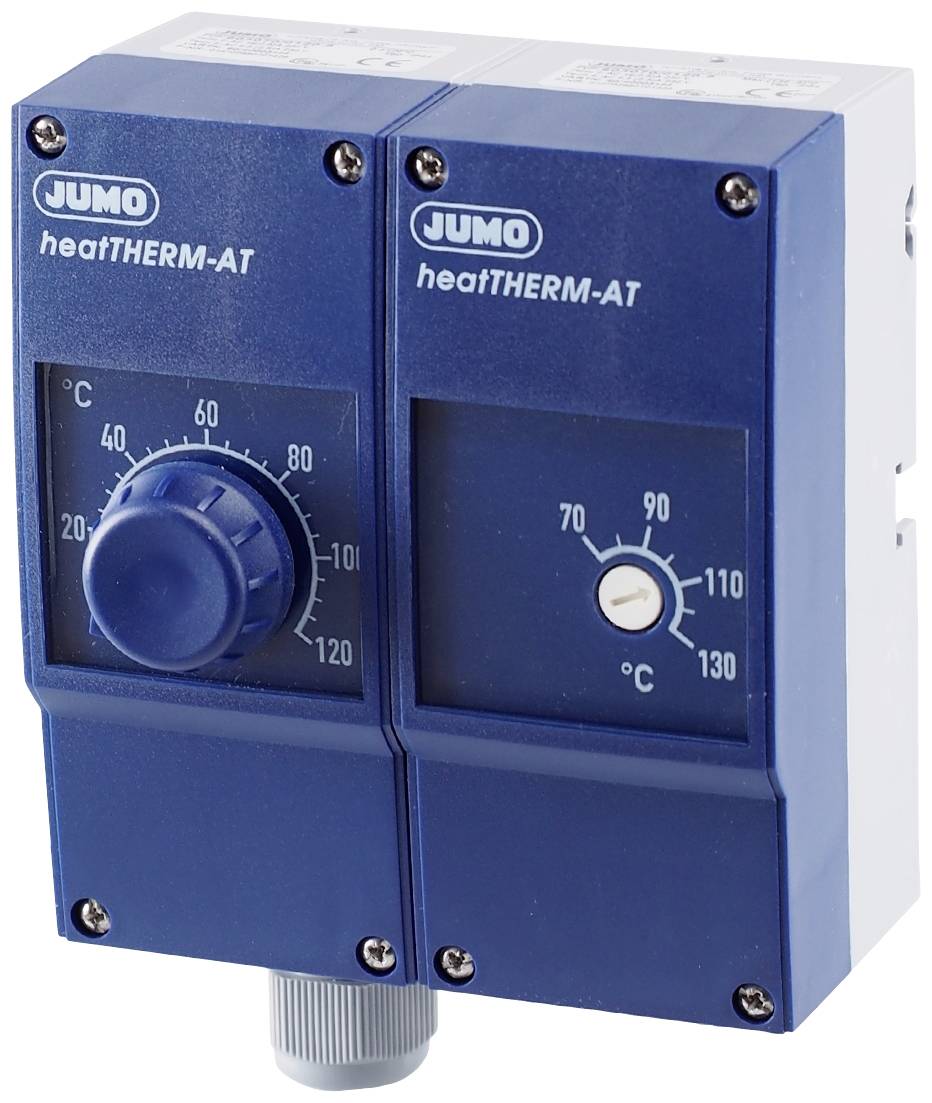

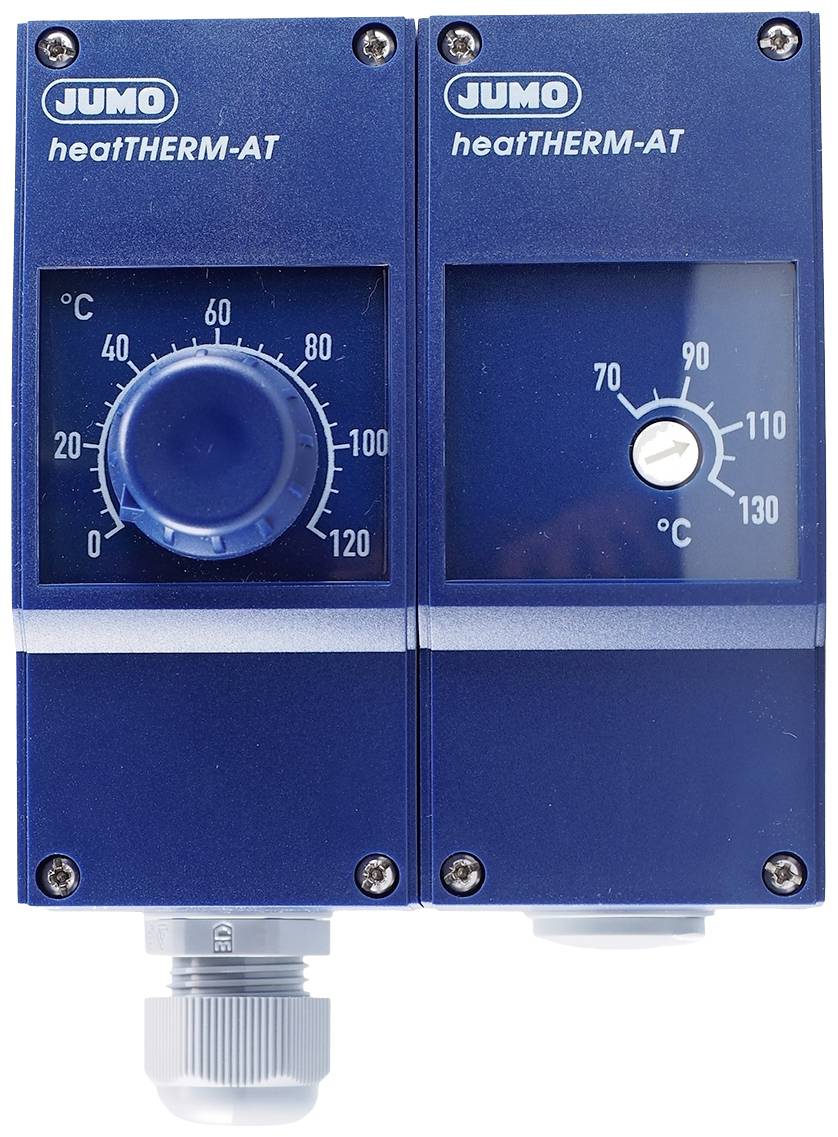

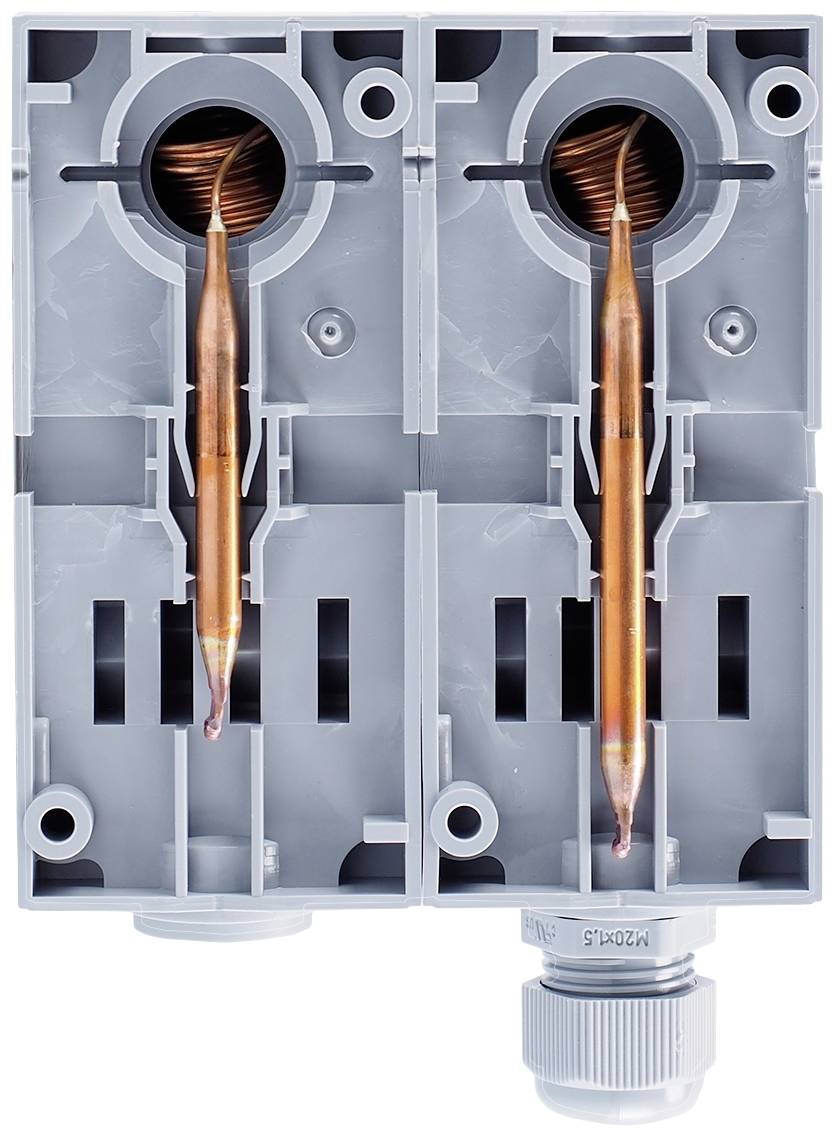

Grazie al suo alloggiamento resistente agli urti in plastica di alta qualità, il termostato a doppia struttura meccanica è molto robusto e può essere utilizzato anche in condizioni difficili. I sistemi di misurazione utilizzati funzionano secondo il principio di espansione del liquido e possono essere utilizzati senza problemi fino a una temperatura massima ammissibile del sensore di temperatura di 135 °C e del dispositivo di controllo della temperatura di sicurezza di 149 °C. I sensori rotondi lisci in rame hanno un diametro di 6 mm. La lunghezza del sensore del regolatore di temperatura è di circa 87 mm, quella del rilevatore di temperatura di sicurezza è di circa 66 mm. I cavi remoti sono anche rivestiti in rame e quando vengono forniti all'interno dell'alloggiamento. Tenendo conto di un raggio di curvatura di 5 mm, i cavi possono essere rimossi dall'alloggiamento secondo necessità e posati in modo flessibile. La temperatura ambiente massima consentita sull'alloggiamento (tipo di protezione IP54) è di 80 °C. Il fissaggio dell'alloggiamento avviene direttamente sulla parte inferiore dell'alloggiamento come montaggio a parete. Con l'aiuto di un trasduttore valore richiesto, la temperatura di spegnimento desiderata del regolatore di temperatura può essere facilmente impostata su una scala. La temperatura del dispositivo di controllo della temperatura di sicurezza può essere impostata su una scala con l'aiuto di un cacciavite dopo aver rimosso il coperchio dell'alloggiamento. Grazie a un disco di ispezione nel coperchio dell'alloggiamento, la temperatura impostata è sempre visibile. Il regolatore di temperatura è caratterizzato da un'elevata precisione del punto di commutazione di +/-3% nella scala superiore, il monitor della temperatura di sicurezza ha una precisione del punto di commutazione di +0/-5 K nella metà superiore della scala. La compensazione della temperatura integrata riduce al minimo gli effetti della temperatura ambiente sulla testa di commutazione. Un vantaggio fondamentale è che per la misurazione della temperatura non è necessaria alcuna energia ausiliaria aggiuntiva. Il collegamento elettrico avviene tramite morsetti© PushIn, riducendo notevolmente il tempo di installazione rispetto ai collegamenti a vite convenzionali. La potenza di commutazione massima consentita è di 230 Volt/16 A. Il regolatore di temperatura ha una differenza di commutazione (isteresi) di circa 3 K, il dispositivo di controllo della temperatura di sicurezza di circa 10 K. Entrambi i sistemi riaccendono automaticamente lo stato di origine dopo che la temperatura di spegnimento scende al di sotto di questo valore. Quando la temperatura sul sensore del dispositivo di controllo della temperatura di sicurezza è inferiore a -20 °C, il circuito si apre tra il morsetto 1 e il morsetto 2, ma si chiude automaticamente in caso di aumento della temperatura. In caso di distruzione del sistema di misurazione, il circuito del dispositivo di controllo della temperatura di sicurezza viene aperto in modo permanente, il contatto di commutazione si trova in posizione neutra. Il termostato è molto flessibile e può essere utilizzato sia nell'automazione degli edifici che nella tecnologia di riscaldamento, climatizzazione, ventilazione. Altri campi di applicazione sono l'industria della plastica, la costruzione di apparecchi e macchine, la costruzione di forni e il monitoraggio della temperatura in armadi di laboratorio e di climatizzazione. Il dispositivo è approvato in conformità con DIN EN 14597 e DGRL e ha un'approvazione EAC.
