Kathrein ESD 33 Presa per antenna BK, SAT, TV, Onde ultracorte Da incasso Presa passante
EAN:
Codice produttore
Articolo n°:
Numero (Confezione 10 pz.)
Totale (13,93 € / Pezzo)
13,93 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli

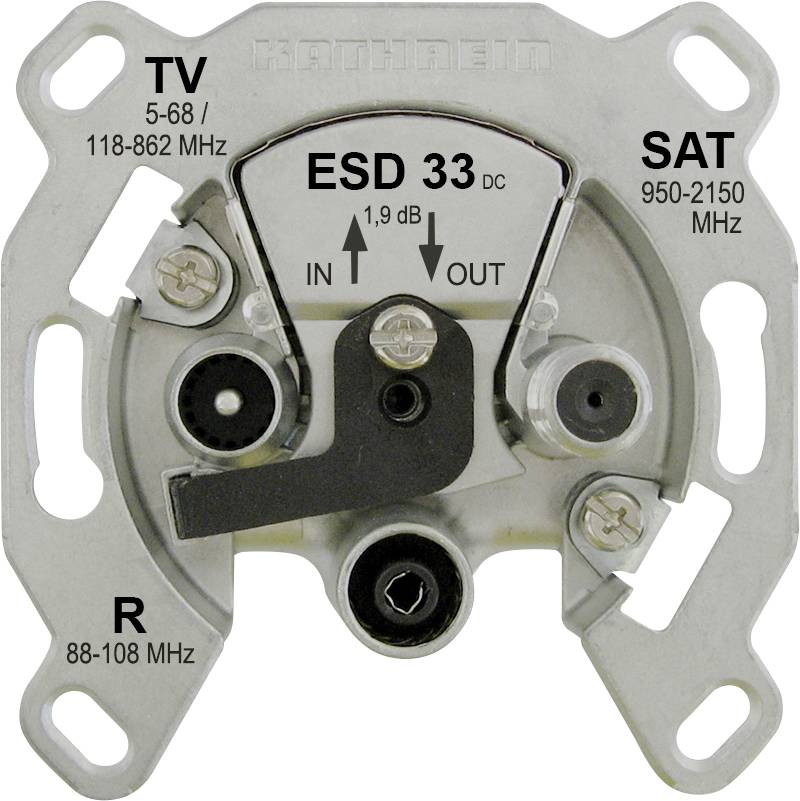

Presa passante ESD 33
- Funzionalità del sistema Dual: La ESD 33 è una scatola di accoppiamento direzionale progettata appositamente per l'impiego in sistemi combinati di loop stella/through. Viene utilizzato per la distribuzione di segnali BK (cavo a banda larga) e satellitari.
- Attenuazione della trasmissione molto bassa: La presa è ottimizzata per il collegamento a cascata. L'attenuazione della trasmissione è molto bassa e nella gamma SAT-ZF (950 - 2150 MHz) è di soli 1,9 dB. Nel settore terrestre (ad es. 5–68 MHz) l'attenuazione della trasmissione è pari a soli 1,1 dB.
- Passaggio CC per componenti SAT: La presa consente il passaggio di tensione continua dal collegamento SAT all'ingresso (collegamento CC disaccoppiato tramite diodi), con una capacità di carico massima di 24 V / 400 ma.
- Elevata flessibilità di installazione e robustezza: La ESD 33 è dotata di un robusto alloggiamento pressofuso ed è combinabile con quasi tutti i programmi di installazione. Il montaggio avviene a scelta con fissaggio a vite e a gancio ed è adatto per prese DA INCASSO con Ø 55 - 65 mm.
- Schermatura elevata: La presa soddisfa i requisiti elevati di compatibilità elettromagnetica e raggiunge, ad esempio, dimensioni di schermatura di ≥ 85 dB nell'intervallo da 5 a 300 MHz
Dati tecnici
- Modello
Presa passante
- Tipo prodotto
Presa per antenna
- Adatto per
BK
SAT
TV
Onde ultracorte
- Metodo di montaggio
Da incasso
- Caratteristiche
Adatto per canale di ritorno
- Frequenza FM (min.)
87 MHz
- Frequenza FM (max.)
108 MHz
- Frequenza TV (min.)
5 MHz
- Frequenza TV (max.)
862 MHz
- Frequenza SAT (min.)
950 MHz
- Frequenza SAT (max.)
2150 MHz
- Attenuazione SAT
10 dB
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3479048 Kathrein ESD 33 Presa per antenna BK, SAT, TV, Onde ultracorte Da incasso Presa passante
Descrizione
Kathrein ESD 33: La soluzione di loop-through intelligente per BK e SAT.
La Kathrein ESD 33 è la presa passante BK-/SAT, che semplifica l'installazione.
Come presa di accoppiamento direzionale è perfetto per sistemi combinati di messa a punto/a stella. Approfittate di una attenuazione della trasmissione estremamente bassa di soli 1,9 dB nella gamma SAT-ZF, WAS protegge la qualità del segnale nella vostra rete di distribuzione.
Lo stabile alloggiamento pressofuso e la possibilità di passaggio di tensione continua per i componenti SAT (max. 24 V / 400 ma) rendono l'ESD 33 una scelta affidabile per gli installatori. È combinabile con quasi tutti i programmi di installazione.
ESD 33 - distribuzione affidabile, basse perdite.
Testo tradotto automaticamente
La Kathrein ESD 33 è la presa passante BK-/SAT, che semplifica l'installazione.
Come presa di accoppiamento direzionale è perfetto per sistemi combinati di messa a punto/a stella. Approfittate di una attenuazione della trasmissione estremamente bassa di soli 1,9 dB nella gamma SAT-ZF, WAS protegge la qualità del segnale nella vostra rete di distribuzione.
Lo stabile alloggiamento pressofuso e la possibilità di passaggio di tensione continua per i componenti SAT (max. 24 V / 400 ma) rendono l'ESD 33 una scelta affidabile per gli installatori. È combinabile con quasi tutti i programmi di installazione.
ESD 33 - distribuzione affidabile, basse perdite.
