Descrizione
Il rilevamento guasti della ventola viene utilizzato per il monitoraggio di una o due ventole dotate di un'uscita Hall (tachimetro). È possibile monitorare le ventole CA o CC, in cui è possibile collegare direttamente le ventole CC con un assorbimento di corrente fino a 10 A (per un totale di 10 A per due ventole). Il collegamento di alimentazione del modulo è collegato direttamente ai collegamenti della ventola per questo scopo. L'alimentazione delle ventole CA deve essere effettuata separatamente.
Tramite l'interruttore DIP S2 è possibile impostare per ciascuna delle due porte della ventola se questa viene monitorata o meno. Con un altro interruttore DIP S1 è necessario impostare il numero di impulsi luminosi per rotazione in base al tipo di ventola. In questo modo, il modulo calcola il numero di giri dal segnale del tachimetro della ventola e lo confronta con un valore di soglia fisso. Il modulo segnala il superamento del valore soglia attraverso il contatto di allarme e un LED rosso presente su ciascuna delle due porte della ventola.
Il contatto di allarme (contatto di commutazione privo di potenziale) viene azionato in modo da essere serrato in funzionamento privo di errori e in caso di guasto o di mancanza di tensione. Si è verificato un errore quando su un collegamento della ventola monitorato il valore soglia di velocità per min. È inferiore a 10 secondi. Se l'errore non è più presente, il contatto di allarme viene ripristinato. Il monitoraggio delle ventole viene attivato solo 10 secondi dopo l'attivazione della tensione di alimentazione. Il contatto di allarme è serrato durante questo periodo di avviamento.
Testo tradotto automaticamente
Versione

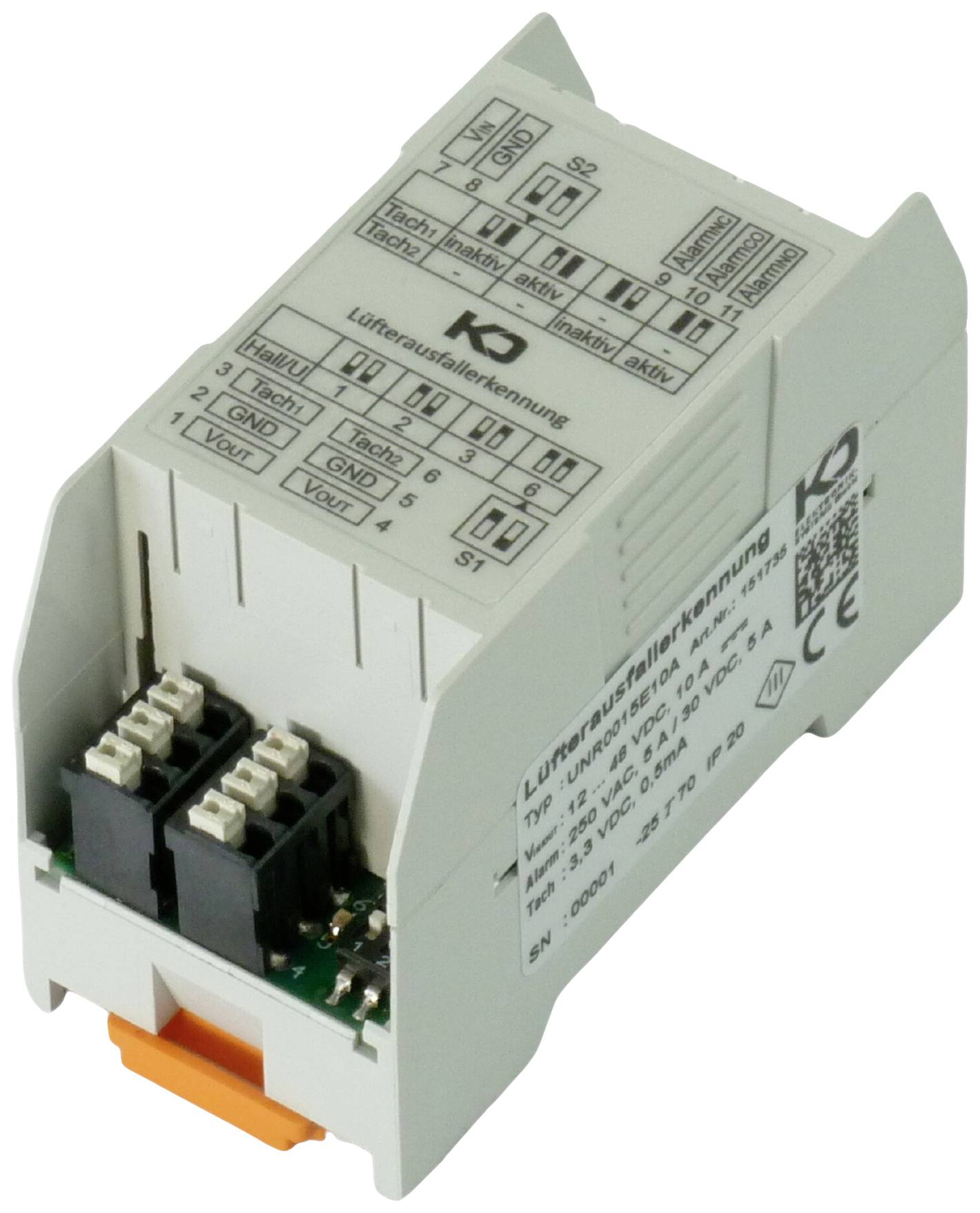

Per 2 ventole con uscita Hall
Max. 10A.
12-48VDC IP20
76x36x51 mm
Note
Descrizione
Il rilevamento guasti della ventola viene utilizzato per il monitoraggio di una o due ventole dotate di un'uscita Hall (tachimetro). È possibile monitorare le ventole CA o CC, in cui è possibile collegare direttamente le ventole CC con un assorbimento di corrente fino a 10 A (per un totale di 10 A per due ventole). Il collegamento di alimentazione del modulo è collegato direttamente ai collegamenti della ventola per questo scopo. L'alimentazione delle ventole CA deve essere effettuata separatamente.
Tramite l'interruttore DIP S2 è possibile impostare per ciascuna delle due porte della ventola se questa viene monitorata o meno. Con un altro interruttore DIP S1 è necessario impostare il numero di impulsi luminosi per rotazione in base al tipo di ventola. In questo modo, il modulo calcola il numero di giri dal segnale del tachimetro della ventola e lo confronta con un valore di soglia fisso. Il modulo segnala il superamento del valore soglia attraverso il contatto di allarme e un LED rosso presente su ciascuna delle due porte della ventola.
Il contatto di allarme (contatto di commutazione privo di potenziale) viene azionato in modo da essere serrato in funzionamento privo di errori e in caso di guasto o di mancanza di tensione. Si è verificato un errore quando su un collegamento della ventola monitorato il valore soglia di velocità per min. È inferiore a 10 secondi. Se l'errore non è più presente, il contatto di allarme viene ripristinato. Il monitoraggio delle ventole viene attivato solo 10 secondi dopo l'attivazione della tensione di alimentazione. Il contatto di allarme è serrato durante questo periodo di avviamento.
