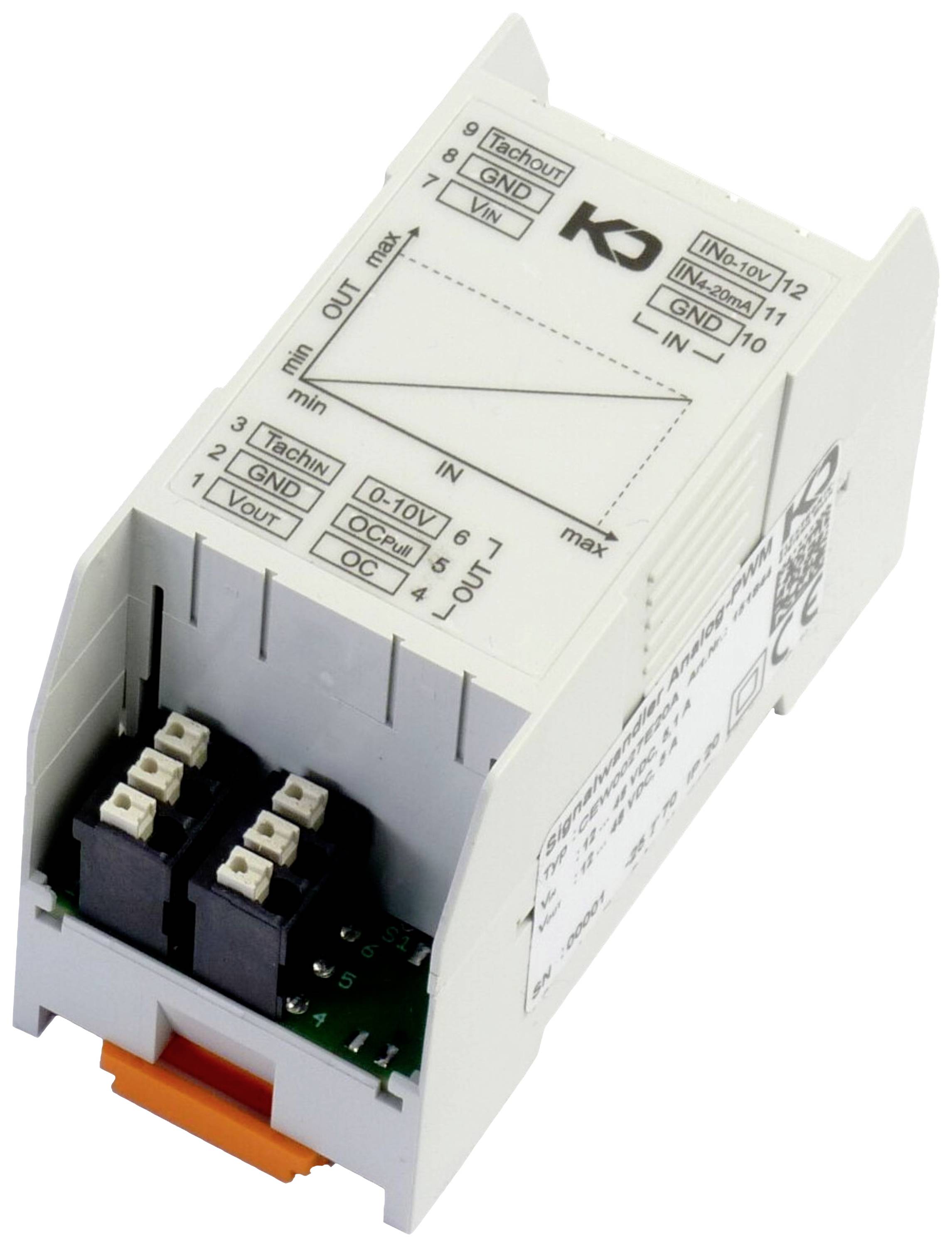

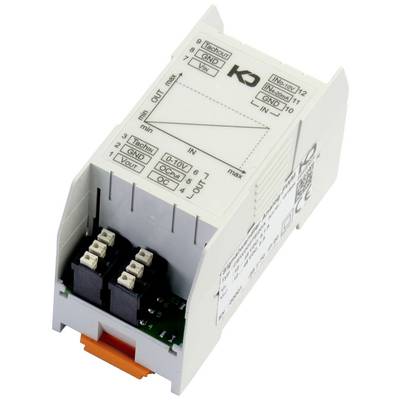

KD Elektronik 151844 Convertitore di segnale analogico a PWM
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (172,12 € / Pezzo)
172,12 €
IVA escl.
Spedizione gratuita
Solo 6 Pezzo(i) disponibili
Highlights & Dettagli
Convertitore di segnale PWM analogico
- Conversione di un segnale 0 … 10 V o 4 … 20 mA in un segnale PWM
- Azionamento di ventole DC e AC con ingresso di controllo PWM o ingresso 0 … 10 V.
- Collegamento diretto di ventole DC con assorbimento di corrente fino a 5 A.
Dati tecnici
- Tipo prodotto
Convertitore di segnale analogico a PWM
- Tensione di esercizio
12 V
48 V
- Colore
Grigio chiaro
- Dim.
(L x L x A) 76 x 36 x 51 mm
- Larghezza
36 mm
- Altezza
51 mm
- Lunghezza
76 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 2901006 KD Elektronik 151844 Convertitore di segnale analogico a PWM
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2901006 KD Elektronik 151844 Convertitore di segnale analogico a PWM
Descrizione
Il convertitore di segnale converte un segnale analogico standard (0 … 10 V o 4 … 20 mA) in un segnale PWM (0 … 100% ciclo di lavoro). Il modulo mette a disposizione due diversi tipi di interfacce di controllo PWM (Open Collector e Open Collector con Pullup), ciascuna con la stessa velocità di rotazione. Inoltre, è presente un'uscita analogica 0 … 10 V, che emette anche la stessa velocità di rotazione. Se entrambi gli ingressi del segnale (AI0-10V e AI4-20mA) sono attivati, viene emesso il numero di giri più elevato. È possibile collegare ventole CA o CC, con ventole CC che possono essere collegate direttamente con un assorbimento di corrente fino a 5 A.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Convertitore di segnale PWM analogico
- 12-48 V CC
- Segnale di ingresso:
- 0-10V o 4-20mA
- Uscita di controllo:
- Open Collector con e senza pull-up
- DA 0 A 10 V.
- Ampio intervallo di tensione di ingresso 12 … 48 VDC
- Compatibile con ventole EBM-papst
- Montaggio: Guida di supporto standard 35 mm
- Implementazione di un segnale analogico standard (ad es. Uscita di un PLC) in un segnale PWM per la posizione del numero di giri di motori dotati di un ingresso di controllo PWM
- Controllo della velocità di motori in armadi elettrici, dispositivi di riscaldamento, ventilazione e climatizzazione
- Applicazione combinata con riconoscimento di guasto della ventola di raffreddamento. Sistema elettronico KD
