LoRa HAT per Raspberry Pi - 433 MHz
Codice produttore
Articolo n°:
6 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 122,95 € valore dell'ordine con questo fornitore
Numero
Totale
27,87 €
IVA escl.
6,15 €
Solo 6 Pezzo(i) disponibili
Descrizione

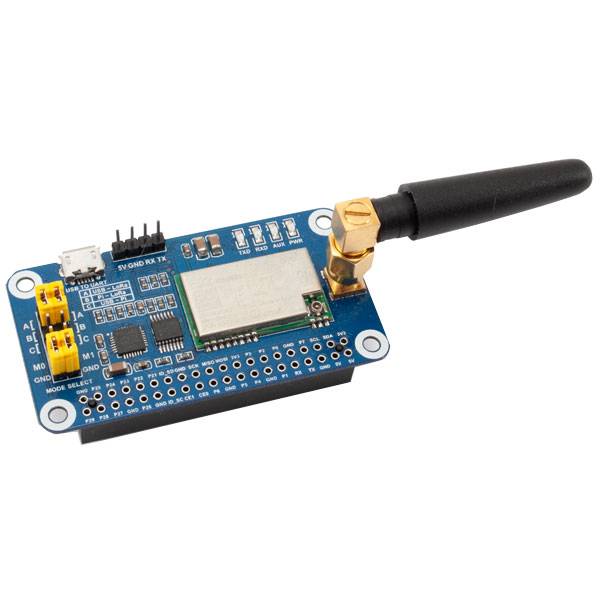

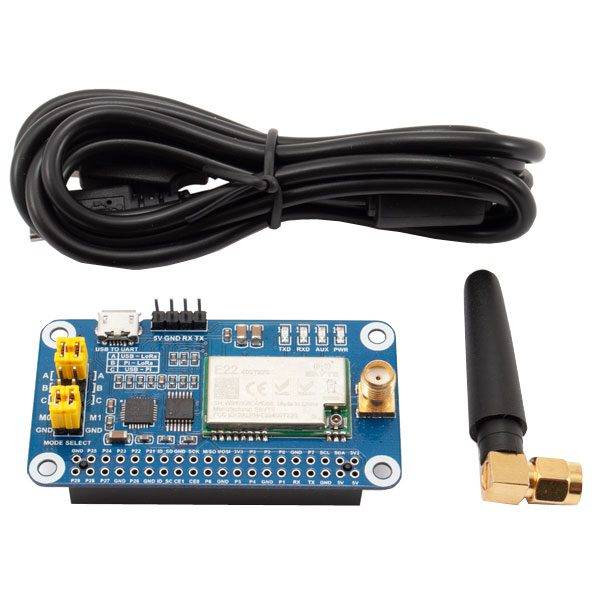

Utilizzata in abbinamento con Raspberry Pi e basata sul modulo SX1268 a 433 MHz, LoRa HAT consente una trasmissione dati bidirezionale fino a 5 km attraverso la porta seriale. Supporta la ripetizione automatica, le funzioni a basso consumo energetico come deep sleep e Wake on Radio (ideali per applicazioni a batteria), la configurazione dei parametri wireless, l'indicazione dell'intensità del segnale RSSI, la funzione LBT che può essere utilizzata per evitare interferenze. Dispone di connettore 40 pin GPIO per Raspberry Pi, chip CP2102 per debug seriale, porta di controllo UART per il collegamento di schede host come Arduino / STM32, 4 LED di stato: RXD e TXD UART, AUX e PWR. La confezione comprende: LoRa HAT, antenna e cavo USB-micro USB.
Attenzione! Raspberry Pi non è compreso.
Caratteristiche tecniche
Connettore 40 pin GPIO per Raspberry Pi
CP2102: convertitore USB-UART, per debug seriale
Porta di controllo UART, per il collegamento di schede host come Arduino / STM32
4 LED di stato: RXD e TXD UART, AUX e PWR
Tecnologia di modulazione dello spettro di diffusione LoRa, fino a 84 canali di segnale disponibili, maggiore distanza di comunicazione, maggiore immunità alle interferenze
Funzionalità a basso consumo energetico come deep sleep e Wake on Radio, ideali per applicazioni a batteria
Supporta la funzione LBT che può essere utilizzata per evitare interferenze
Supporta l'indicazione dell'intensità del segnale RSSI, per valutare la qualità del segnale
Supporta la configurazione dei parametri wireless
Disponibili risorse di sviluppo e manuale (esempi per Raspberry Pi / STM32)
Specifiche tecniche
Modulo RF: SX1268
Frequenza: 433 MHz
Antenna: 433 MHz antenna (2dBi)
Potenza in trasmissione: 22dBm (10/13/17/22dBm programmabile)
Sensibilità in ricezione: -147dBm
Alimentazione: 5 VDC
Consumo: - in trasmissione: 110 mA - in ricezione: 11 mA - Sleep: 2 µA
Interfaccia di comunicazione: UART (livello TTL)
Livello Logico: 3,3V/5V
Baudrate: 1200bps ~ 115200bps (9600bps default)
Lunghezza del pacchetto: 240 Byte (32/64/128/240 Byte – programmabile)
Cache: 1000 Byte
Portata: 5 km (senza nuvole, altitudine 2,5 m, guadagno dell'antenna 5 dBi, frequenza radio 2,4 kbps)
Dimensioni (mm): 65x30,5x15
Temperatura di lavoro: da -40°C a + 85°C
