Magswitch 81101371 Drill Press Fence Pro - 81101371 #####Magnetischer Anschlag

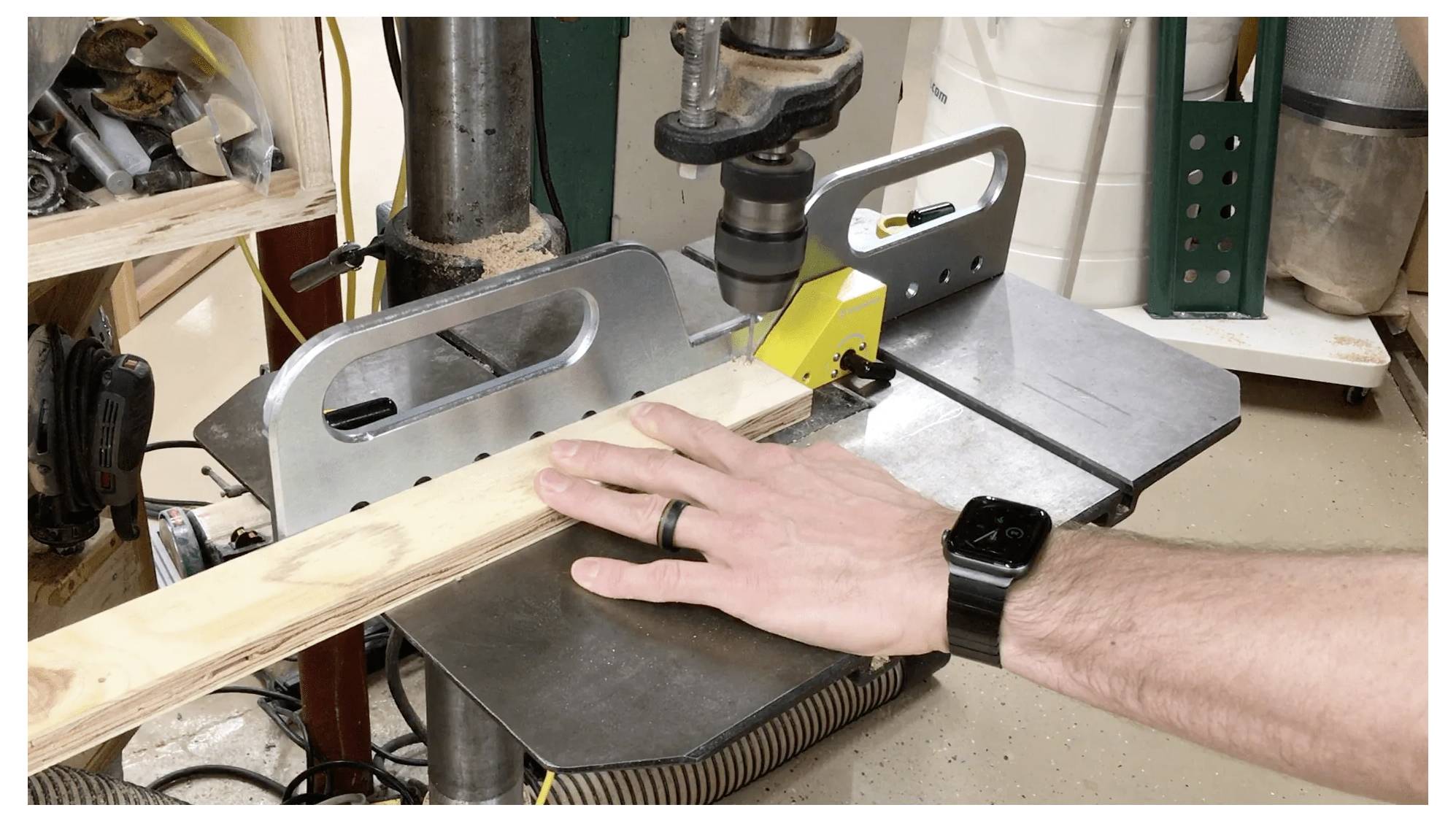

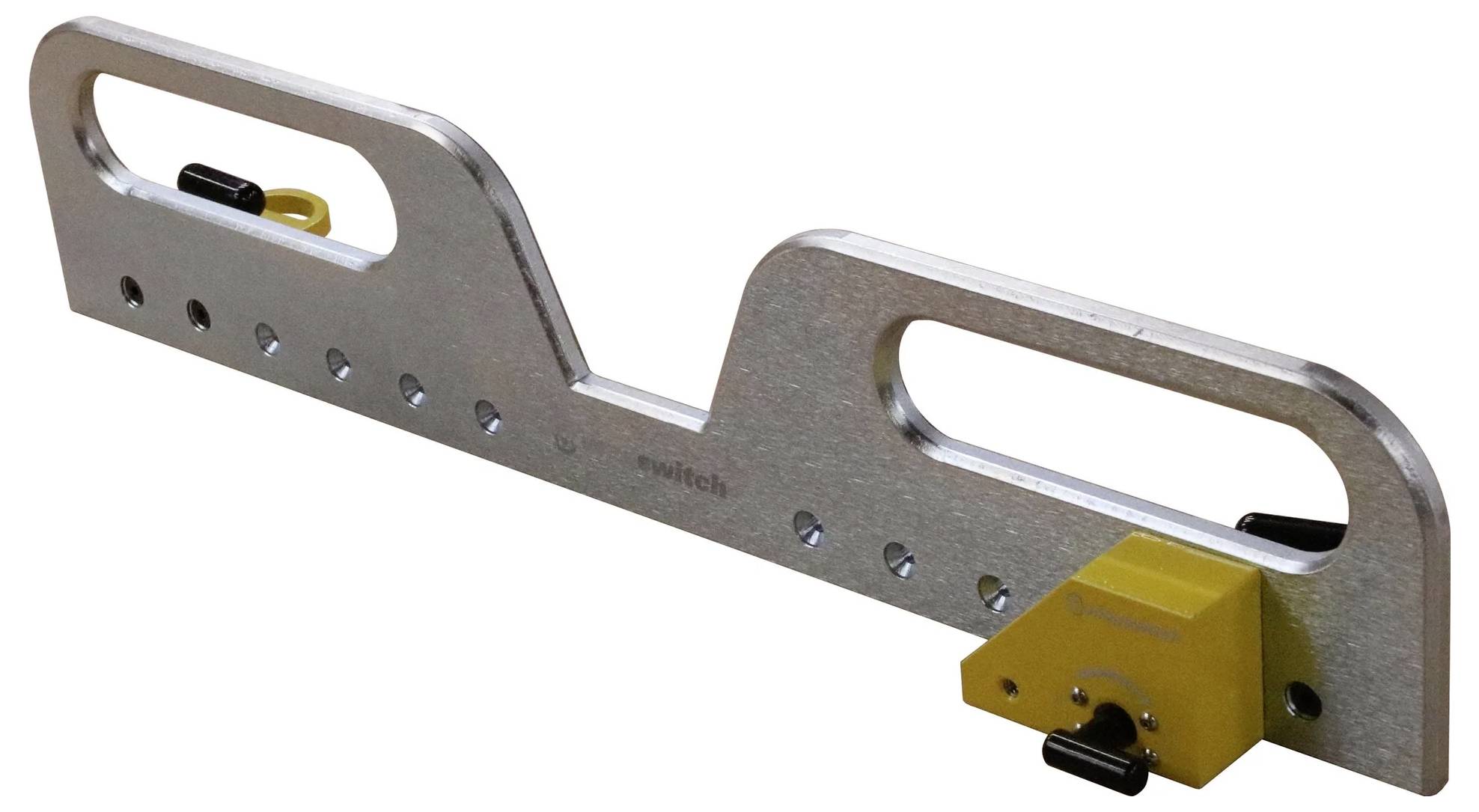

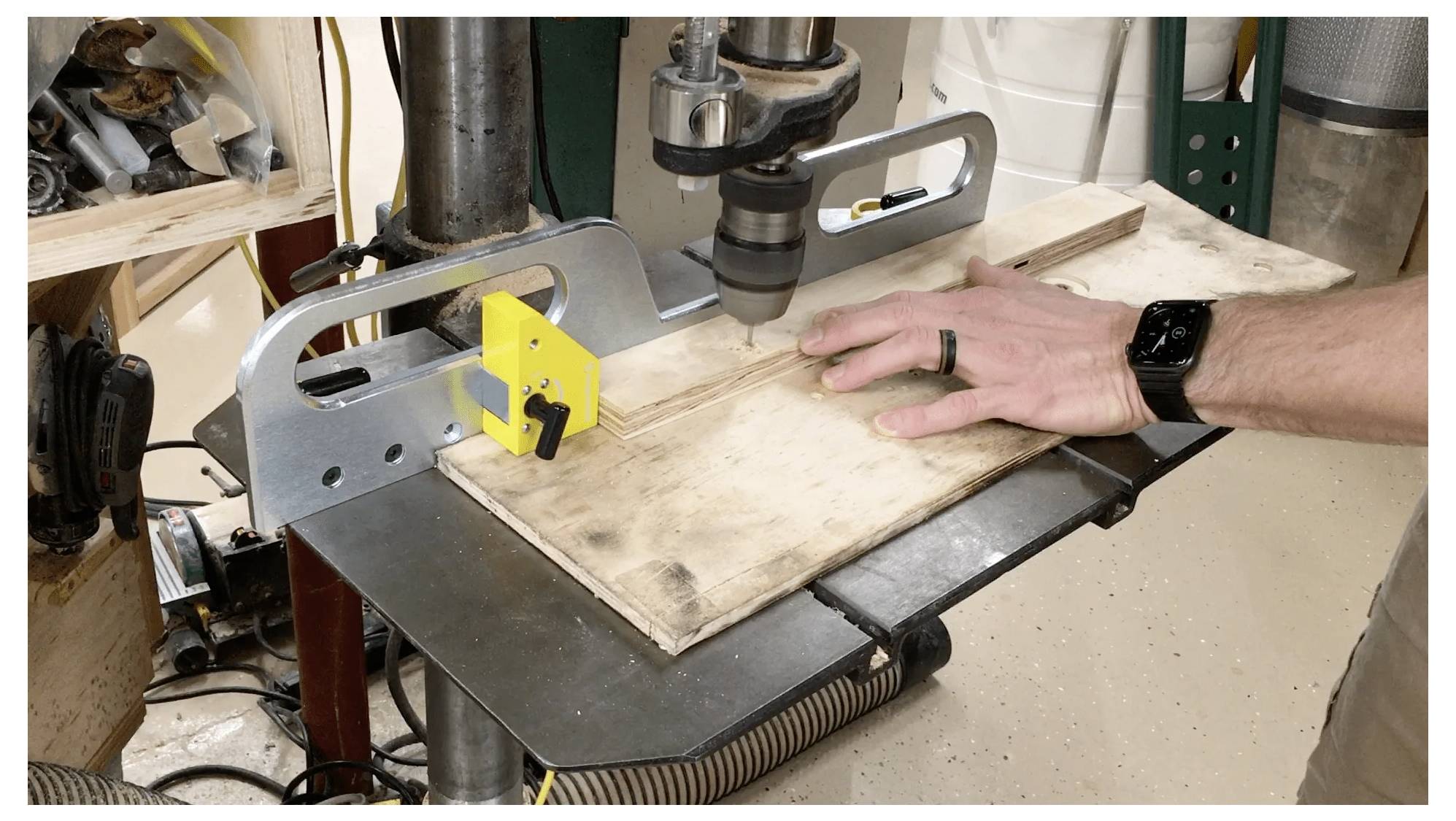

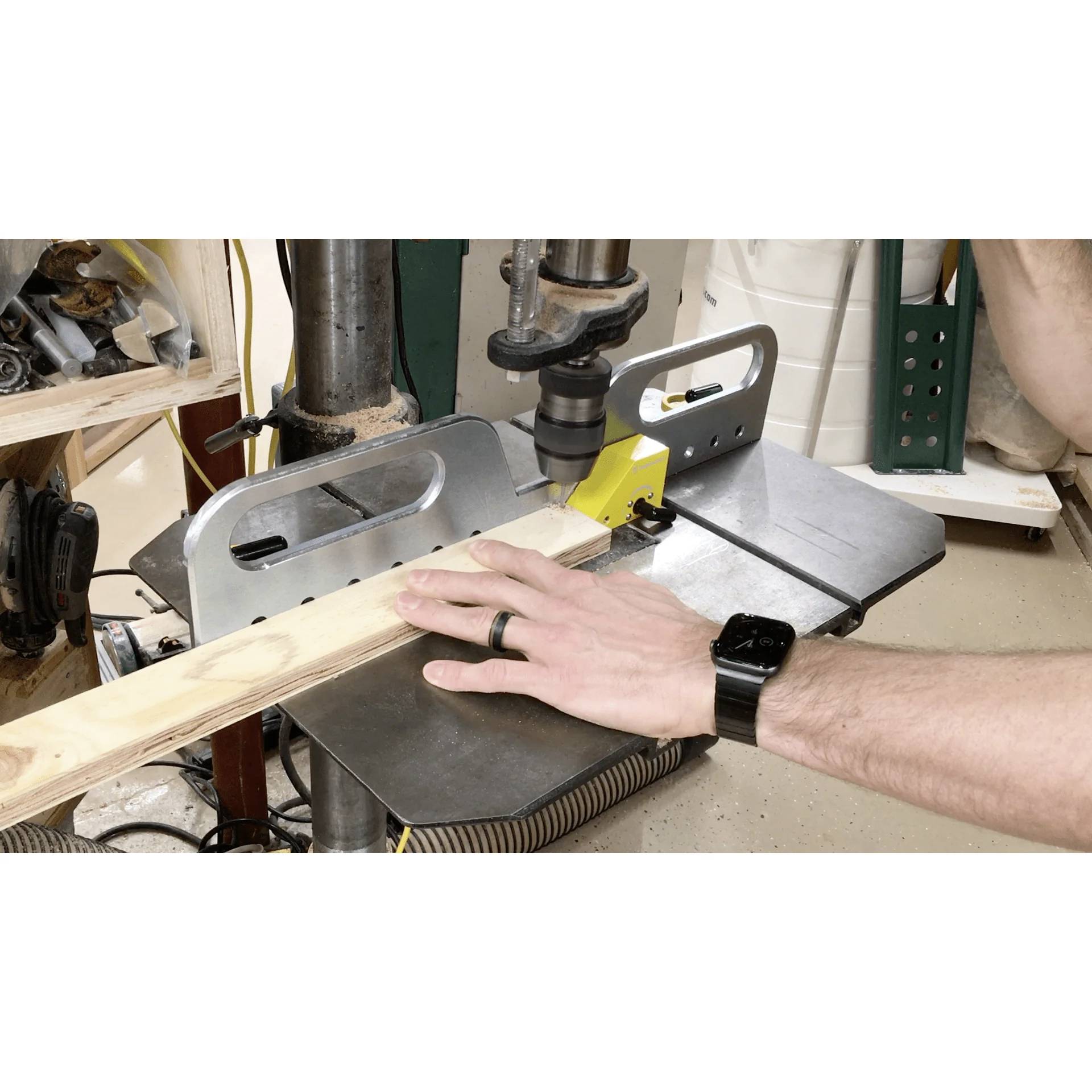

I potenti magneti consentono un rapido posizionamento e una regolazione precisa dell'arresto e facilitano la rimozione e lo stoccaggio quando il finecorsa non è necessario. I magneti possono essere applicati in diversi punti del fermo per garantire un posizionamento ottimale sulle tavole della macchina da trapano. La robusta e grande piastra di arresto verticale non è in grado di far passare il mandrino anche durante i fori vicino al finecorsa e può essere utilizzata anche come finecorsa per la post-sega con la lama per sega a nastro. Un blocco di arresto può essere allineato rapidamente a filo con il tavolo della macchina di perforazione o con il materiale opaco sotto il pezzo e può essere riposto quando non viene utilizzato in modo da risparmiare spazio. La piastra di arresto è lunga 533,4 mm e alta 109 mm. La forza di tenuta massima (forza di strappo) è di 132 kg (291,01 lb), la forza di taglio massima è di 19 kg (41,89 lb), lo spessore di saturazione è di 6 mm (0,24 in), l'altezza totale massima è di 109 mm (4,29 in), la lunghezza totale di 533,4 mm (21 in), la larghezza totale di 69,15 mm (2,72 in), il peso è di 3,8 kg (8,38 lb) e la superficie magnetica del polo misura 40 x 31 mm (2x) o 1,57 x 1,22 in (2x). A seconda dello spessore del materiale, si ottengono le seguenti forze massime: A 0,5 mm (0,02 in) 16,9 kg (3,0 lb), a 1,0 mm (0,04 in) 45,2 kg (86,4 lb), a 190,48 mm (0,08 in) 99,64 kg (2,0 lb), a 37,32 mm (0,12 in) 117,6 kg (259,26 lb), a 4,0 mm (0,16 in) 124,9 kg (275,42 lb), a 5,0 mm (0,20 in) 129,5 kg (285,56 lb), a 6,0 mm (0,24 in) 132,1 kg (291,16 lb) e a 50,0 mm (1,97 in) 132,5 kg (292,05 lb). Il carico di lavoro sicuro (SWL – Safe Working Load) è il risultato della forza massima divisa per un fattore di sicurezza di almeno 5. I valori massimi indicati sono stati determinati in condizioni di laboratorio con acciaio SAE1018 spesso 2 pollici, rugosità della superficie di 63 micro pollici e pattini ottimizzati. La forza di tenuta effettiva e il carico di lavoro sicuro possono variare a seconda dell'applicazione. Si consiglia di testare il prodotto in condizioni reali prima dell'uso e consultare un tecnico dell'applicazione Magswitch. Tutti i dati sono validi per le unità con pattini a basso profilo. I valori possono differire di ±5%. Le forze massime specificate non rappresentano forze di sollevamento sicure: Il progettista deve prendere in considerazione un fattore di sicurezza appropriato nella specifica dell'utensile. Magswitch consiglia un fattore di sicurezza di 5:1 per la maggior parte delle applicazioni
