Magswitch 81101375 Fence di perforazione - 81101375 #####Magnetischer Anschlag

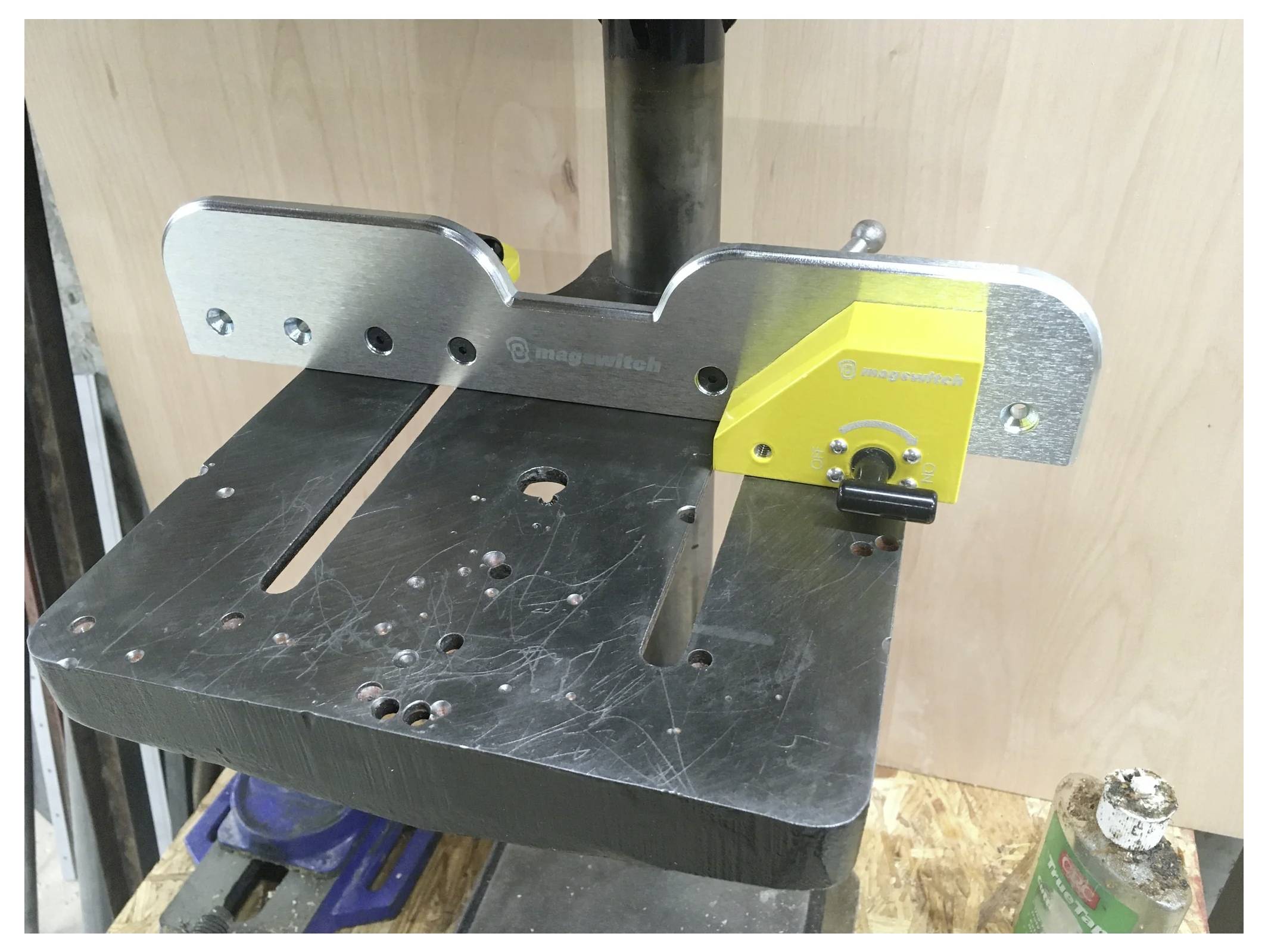

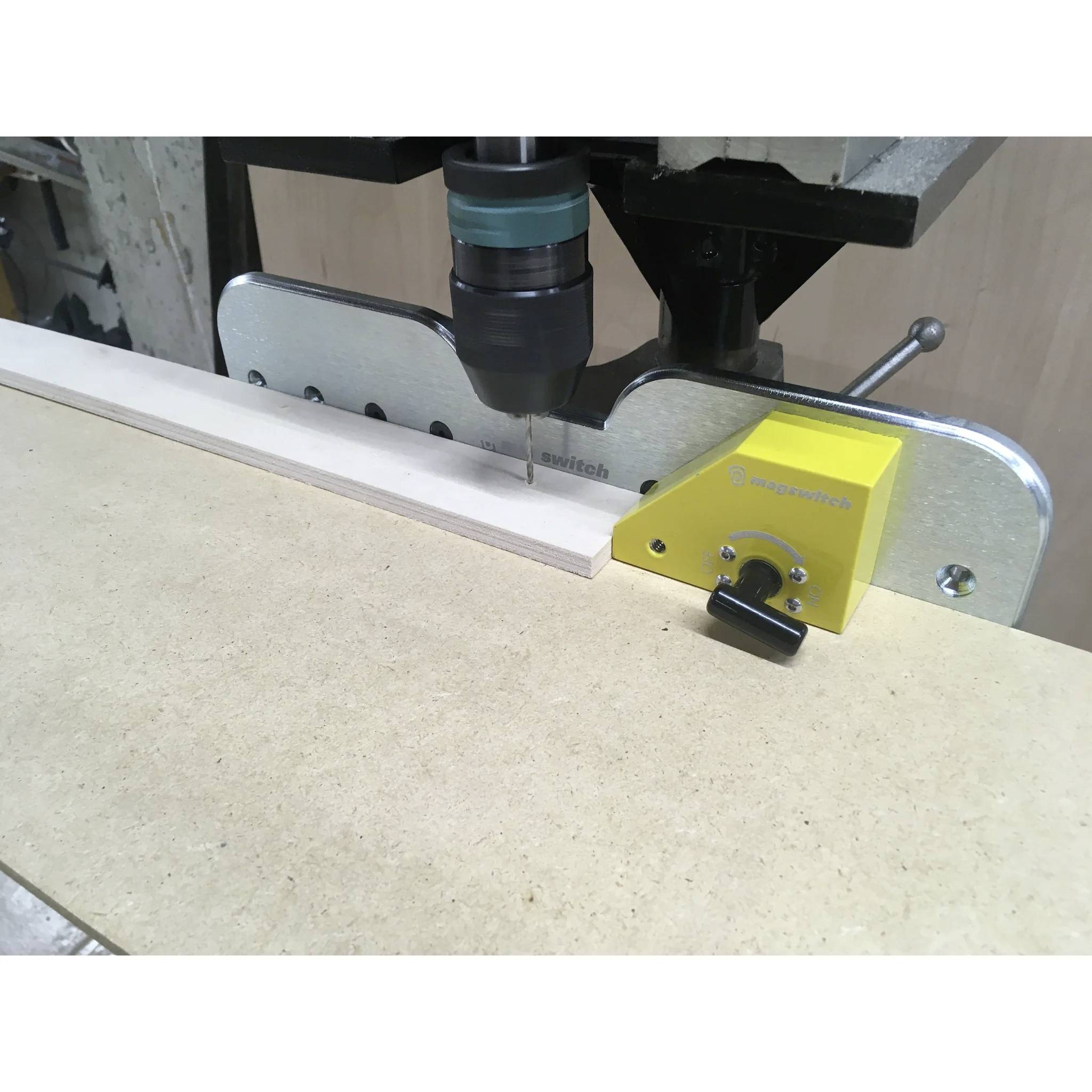

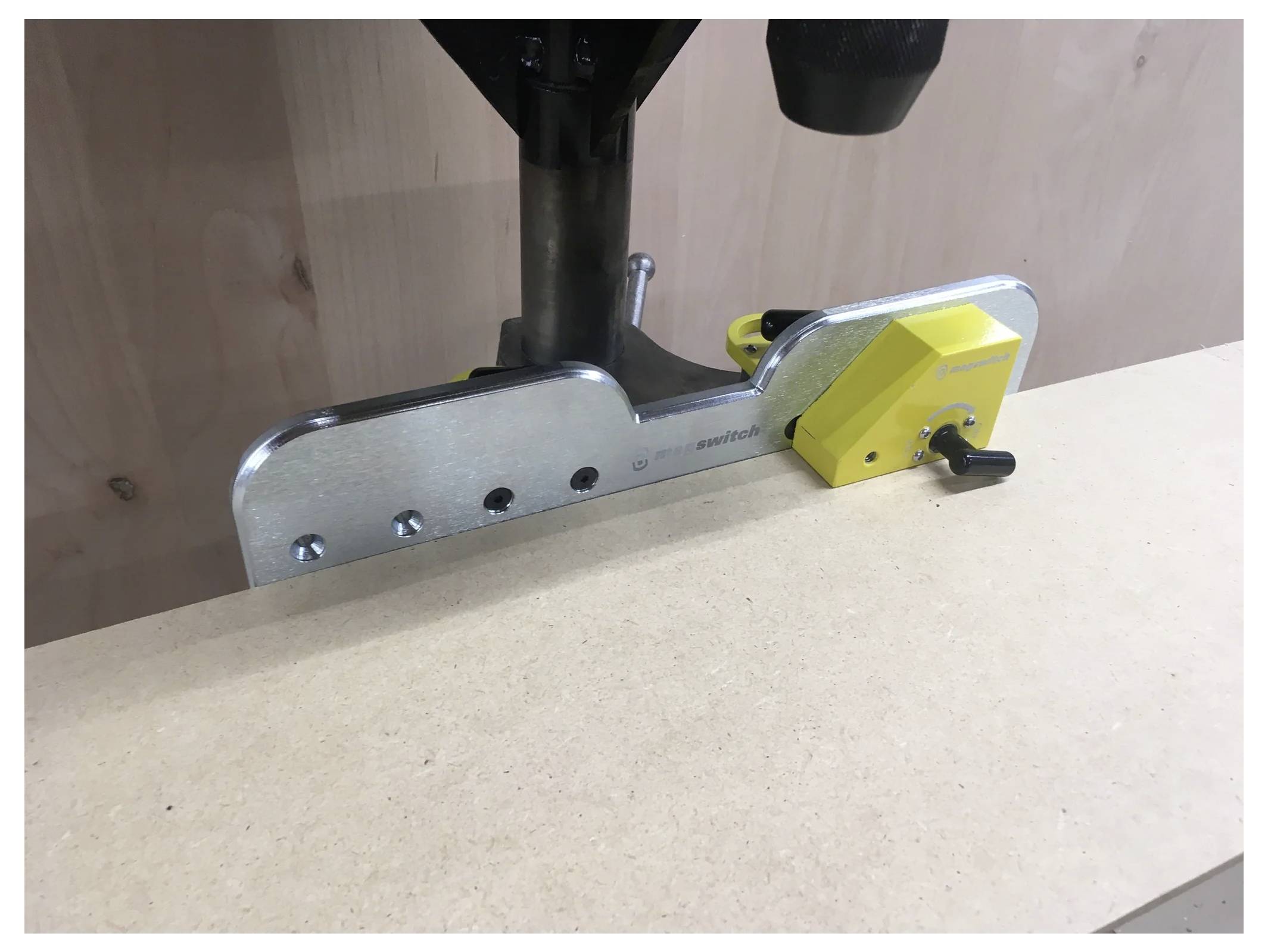

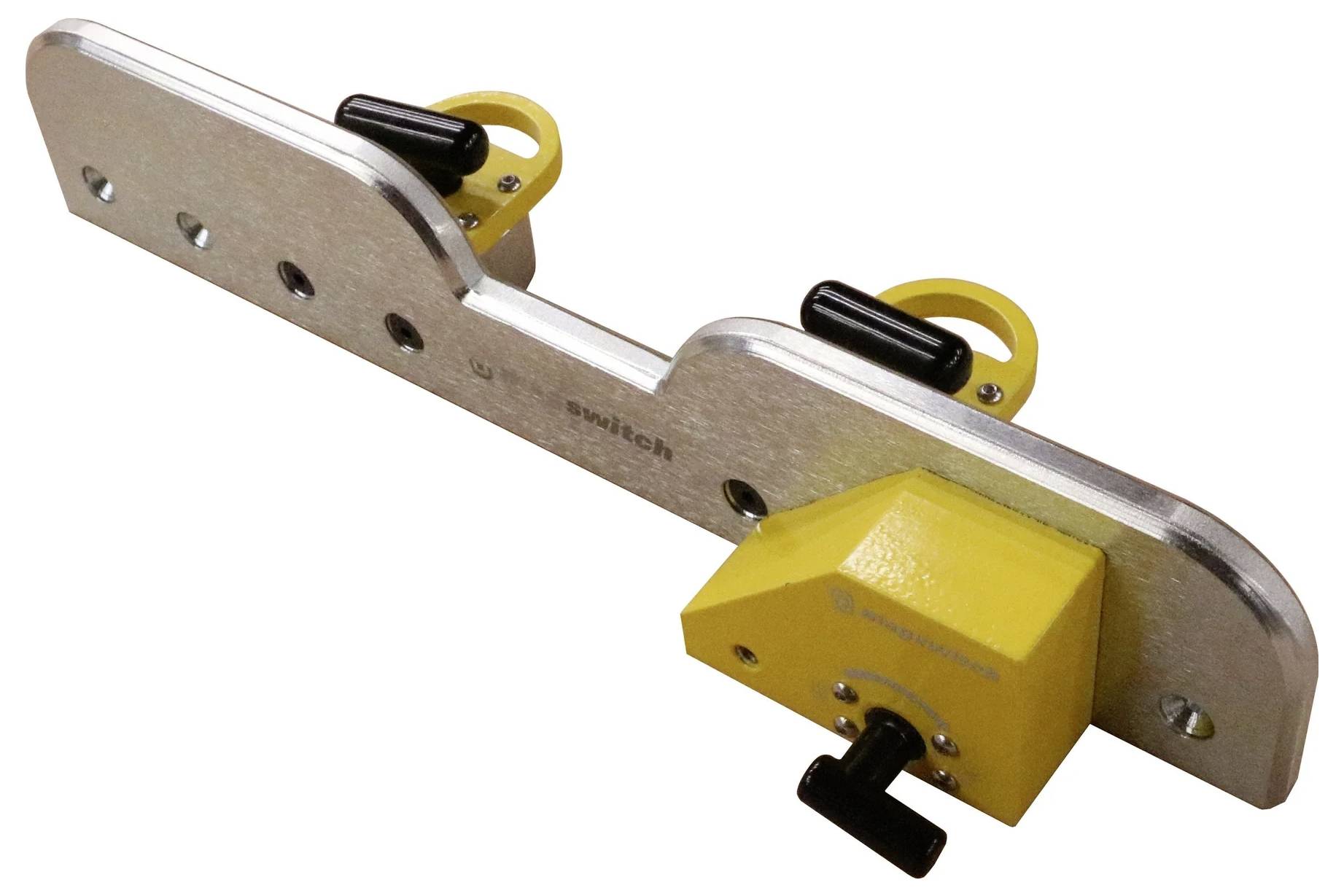

I potenti magneti consentono un rapido posizionamento e una regolazione precisa dell'arresto e facilitano la rimozione e lo stoccaggio quando il finecorsa non è necessario. I magneti possono essere posizionati in diversi punti dell'arresto per garantire un posizionamento ottimale sulle tavole della macchina di foratura più piccole. La robusta piastra di arresto verticale non si trova nella direzione del mandrino, anche se i fori vengono effettuati vicino al finecorsa. Un blocco di arresto può essere allineato rapidamente a filo con il tavolo della macchina di perforazione o con un materiale opto sotto il pezzo e può essere riposto in poco spazio quando non viene utilizzato. La piastra di arresto è lunga 330 mm e alta 63,5 mm. La forza di tenuta massima (forza di strappo) è di 132 kg (291,01 lb), la forza di taglio massima è di 19 kg (41,89 lb), lo spessore di saturazione è di 6 mm (0,24 in), l'altezza totale massima è di 63,50 mm (2,50 in), la lunghezza totale è di 330 mm (12,99 in), la larghezza totale di 69,15 mm (2,72 in) e il peso netto è di 2 kg (4,41 lb). La superficie magnetica del polo misura 40 x 31 mm (2x) o 1,57 x 1,22 in (2x). A seconda dello spessore del materiale, si ottengono le seguenti forze massime: A 0,5 mm (0,02 in) 16,9 kg (3,0 lb), a 1,0 mm (0,04 in) 45,2 kg (86,4 lb), a 190,48 mm (0,08 in) 99,65 kg (2,0 lb), a 37,32 mm (0,12 in) 117,6 kg (259,26 lb), a 4,0 mm (0,16 in) 124,9 kg (275,42 lb), a 5,0 mm (0,20 in) 129,5 kg (285,56 lb), a 6,0 mm (0,24 in) 132,1 kg (291,16 lb) e a 50,0 mm (1,97 in) 132,5 kg (292,05 lb). Il carico di lavoro sicuro (SWL – Safe Working Load) è il risultato della forza massima divisa per un fattore di sicurezza di almeno 5. I valori indicati sono stati ottenuti in condizioni di laboratorio con acciaio SAE1018 spesso 2 pollici, rugosità della superficie di 63 micro pollici e pattini ottimizzati. La forza di tenuta effettiva e il carico di lavoro sicuro possono variare a seconda dell'applicazione. Si consiglia di testare preventivamente il prodotto in ogni applicazione e di consultare un tecnico dell'applicazione Magswitch. Tutti i dati sono validi per le unità con pattini a basso profilo. I valori possono variare di ±5%. I valori massimi indicati non sono forze di sollevamento sicure - è necessario prendere in considerazione un fattore di sicurezza appropriato per le specifiche dell'utensile. Magswitch consiglia un fattore di sicurezza di 5:1 per la maggior parte delle applicazioni
