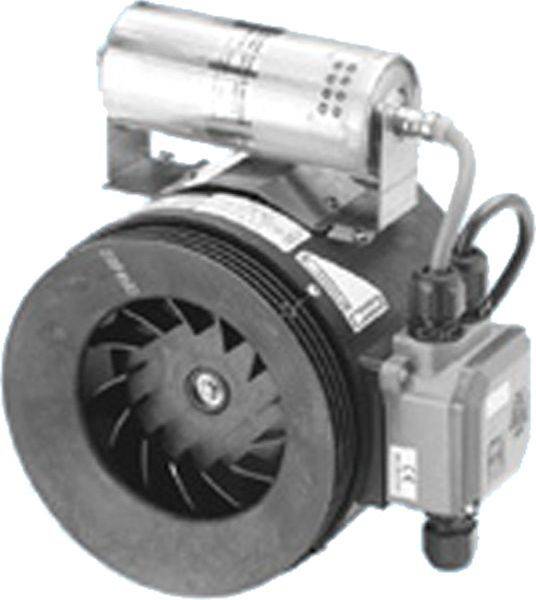

Maico Ventilatoren 0080.0290 Tubo di ventilazione 310 m³/h 180 mm

Modello: Ex II 2G Ex eb IIB+H2 T4 GB / Ex II 2G Ex h IIB+H2 T4 GB. Adatto per la classe di temperatura da T1 a T4 (135°C). Caratteristiche particolari: Ventilatore a tubo a mezza brace, a prova di esplosione, gas medium. Protezione antiesplosione e approvazioni in conformità con ATEX e IECEx. Per temperature di utilizzo di -20 °C <= Ta <= +50 °C. Per tutti i gas e i vapori dell'ex gruppo IIA e IIB e inoltre qualificati per l'idrogeno. I ventilatori MAICO EX soddisfano i requisiti di sicurezza della direttiva europea RL 2014/34/UE per dispositivi e sistemi di protezione in aree a rischio di esplosione. Per zone 1 e 2. Tipi di protezione anti-scintille: e - maggiore sicurezza e c - sicurezza costruttiva. Tipo di protezione IP 64. Modello corrente alternata. Alloggiamento in plastica conduttiva di alta qualità, antistatico. Struttura compatta per condizioni di installazione ridotte. Per il montaggio in un sistema di tubi. Installazione semplice in quanto la direzione di flusso è la stessa direzione di uscita. Possibilità di montaggio in qualunque posizione Girante: Ruota semibradi in plastica conduttiva, a basso flusso. Grado di usura della combinazione di ruote motrici G 6,3 secondo la categoria BV-3 in conformità con ISO 14694. Direzione di mandata: La direzione di avanzamento e di rotazione sono indicate da frecce sull'alloggiamento del ventilatore. Motore: Motore robusto con cuscinetti a sfera, esente da manutenzione. Motore a condensatore con condensatore di esercizio montato sul ventilatore pronto per il collegamento. Modalità di funzionamento S1 (funzionamento continuo). Istruzioni di montaggio: Raccordo a pressione e aspirazione, per l'installazione diretta in linee di ventilazione. Riduttori per il collegamento a diversi diametri del tubo (aspirazione o scarico), vedere accessori. Per evitare trasmissioni di vibrazioni sul sistema di tubi, utilizzare polsini elastici ELM-Ex. Per ERM 22 EX.: 2 riduttori su DN 200 inclusi nella fornitura. Collegamento elettrico: Scatola morsetti montata sull'alloggiamento del ventilatore, protetto Ex, con raccordo a vite. Istruzioni di sicurezza: Non è consentito alcun controllo del numero di giri. Azionare il ventilatore solo con la tensione di misurazione indicata sulla targhetta. Mettere in funzione il ventilatore in caso di aspirazione o scarico libero solo se è garantita la protezione dal contatto con la pala in conformità con DIN EN ISO 13857. A tale scopo, applicare la griglia di protezione SGM-EX.articolo: ERM 18 Ex e, volume di mandata: 310 m3/h, velocità di rotazione: 2780 1/min, tipo di girante: Semi-brale, velocità di rotazione regolabile: No, tipo di tensione: corrente alternata, tensione di misurazione: 230 V, frequenza di rete: 50 Hz, potenza nominale: 50 W, cosphi: 0,9, Inenn: 0,25 A, imax a UNENN: 0,25 A, tipo di protezione: IP 64, classe di calore: b, linea di alimentazione: 3 / 1,5 mm2, posizione di montaggio: verticale / orizzontale, materiale: lamiera d'acciaio, zincata, materiale alloggiamento: plastica, colore: nero segnale, simile a RAL 9004, peso: 3,57 kg, peso con imballaggio: 3,83 kg, larghezza nominale: 180 mm, larghezza: 262 mm, altezza: 252 mm, profondità: 187 mm, larghezza con imballaggio: 255 mm, altezza con imballaggio: 190 mm, profondità con imballaggio: 240 mm, denominazione EX secondo la direttiva ATEX: ex II 2 G, denominazione EX secondo la norma: ex eb IIB + H2 T4 Gb GB <<°/ Ex h IIB + H2 T4 Gb GB, temperatura ambiente Ta: -20 °C = certificato di conformità a = +50 3µF C, IA/IN: 2,5, tempo: 50 sek, tipo di esercizio: TEXT/Tex-Tex-Tex-T25 A, classe di temperatura: condensatore: TEX52, classe di isolamento: TEXT: TEXT: TXA: TXA: TXA: TXA: TX1852 / TX1852, classe di temperatura: TX1852, classe di classe di temperatura: TXA / TX1852, classe di isolamento: TX1852, classe di isolamento: TX1852, classe di classe di classe di classe di classe di isolamento: TX1852, TXA: TX1852, classe di temperatura: TX1852, TX1852, Tex. CL.: 130 (B)

Testo tradotto automaticamente
