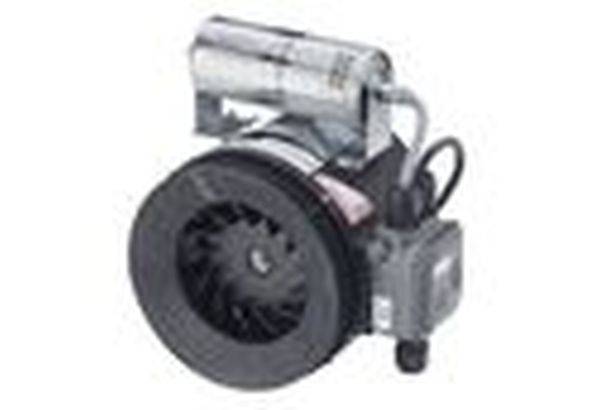

Maico Ventilatoren 0080.0467 Tubo di ventilazione 560 m³/h 200 mm

Modello: Ex II 2D Ex tb IIIB T200°C dB IP64 / Ex II 2D Ex h IIIB T200°C dB. Riduttori a diametro nominale DN 200 inclusi nella fornitura. Caratteristiche particolari: Ventilatore a tubo a mezza ruota, a prova di esplosione, polvere medium. Protezione antiesplosione e approvazioni in conformità con ATEX e IECEx. Per temperature di utilizzo di -20 °C <= Ta <= +50 °C. Qualificato per tutte le polveri dell'ex gruppo IIIA e IIIB. I ventilatori MAICO EX soddisfano i requisiti di sicurezza della direttiva europea RL 2014/34/UE per dispositivi e sistemi di protezione in aree a rischio di esplosione. Per zone 21 e 22. Tipi di protezione anti-scintille: T - protezione tramite alloggiamento e c - sicurezza costruttiva. Tipo di protezione IP 64. Modello corrente alternata. Alloggiamento in plastica conduttiva di alta qualità, antistatico. Struttura compatta per condizioni di installazione ridotte. Per il montaggio in un sistema di tubi. Installazione semplice in quanto la direzione di flusso è la stessa direzione di uscita. Possibilità di montaggio in qualunque posizione Girante: Ruota semibradi in plastica conduttiva, a basso flusso. Grado di usura della combinazione di ruote motrici G 6,3 secondo la categoria BV-3 in conformità con ISO 14694. Direzione di mandata: La direzione di avanzamento e di rotazione sono indicate da frecce sull'alloggiamento del ventilatore. Motore: Motore robusto con cuscinetti a sfera, esente da manutenzione. Motore a condensatore con condensatore di esercizio montato sul ventilatore pronto per il collegamento. Modalità di funzionamento S1 (funzionamento continuo). Istruzioni di montaggio: Raccordo a pressione e aspirazione, per l'installazione diretta in linee di ventilazione. Riduttori per il collegamento a diversi diametri del tubo (aspirazione o scarico), vedere accessori. Per evitare trasmissioni di vibrazioni sul sistema di tubi, utilizzare polsini elastici ELM-Ex. Per ERM 22 EX.: 2 riduttori su DN 200 inclusi nella fornitura. Collegamento elettrico: Scatola morsetti montata sull'alloggiamento del ventilatore, protetto Ex, con raccordo a vite. Istruzioni di sicurezza: Non è consentito alcun controllo del numero di giri. Azionare il ventilatore solo con la tensione di misurazione indicata sulla targhetta. Mettere in funzione il ventilatore in caso di aspirazione o scarico libero solo se è garantita la protezione dal contatto con la pala in conformità con DIN EN ISO 13857. A tale scopo, applicare la griglia di protezione SGM-EX.articolo: ERM 22 Ex t, volume di mandata: 560 m3/h, numero di giri: 2860 1/min, velocità di rotazione regolabile: No, tipo di tensione: Corrente alternata, tensione di misurazione: 230 V, frequenza di rete: 50 Hz, potenza nominale: 200 W, cosphi: 0,92, Inn: 0,92 A, Imax per UNENN: 0,92 A, tipo di protezione: IP 64, classe di calore: b, linea di alimentazione: 3 / 1,5 mm2, materiale: lamiera d'acciaio, zincata, colore: nero segnale, simile a RAL 9004, peso: 6,48 kg, peso con imballaggio: 7,66 kg, diametro nominale: 200 mm, larghezza: 306 mm, altezza: 310 mm, profondità: 269 mm, larghezza con imballaggio: 340 mm, altezza con imballaggio: 310 mm, profondità con imballaggio: 340 mm, denominazione EX secondo la direttiva ATEX: ex II 2 D, denominazione EX secondo la norma: ex tb IIIB T200°C dB IP64 <<°/ Ex h IIIB T200°C dB, temperatura ambiente Ta: -20 °C = certificato di conformità a = +50 12µF C, IA/IN: tempo TE: 30, tipo di funzionamento: S1/TEX00A: condensatore TX18200, capacità termica: TEXC: TEXT: TEXT/TX200°/TEXT: CL.: 130 (B)

Testo tradotto automaticamente
