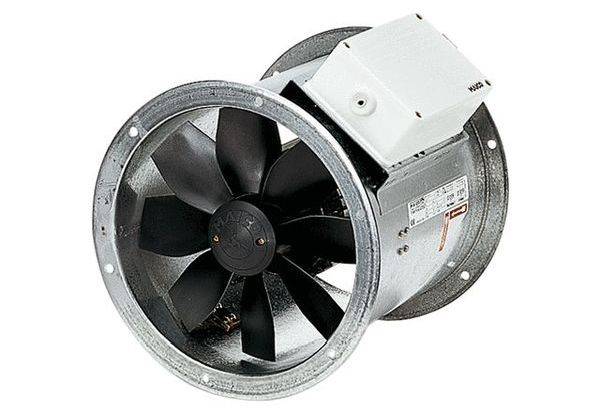

Maico Ventilatoren 0086.0032 Ventola assiale 4460 m³/h 450 mm

Manicotto tubolare in lamiera d'acciaio zincata, su entrambi i lati con flangia. Elica a 8 pale in poliammide rinforzato con fibra di vetro. Dinamicamente ondulato in 2 livelli, secondo il livello di qualità 6.3, DIN ISO 1940, parte 1. Fori flangiati in conformità con DIN EN 12220:1998. DZR 56/6 B e DZR 56/4 B: Fori flangiati in conformità con DIN EN 12220:1998. Per evitare trasmissioni di vibrazioni sul sistema di tubi: Utilizzare perni di collegamento elastici, piedini e ammortizzatori di vibrazioni. Elevato grado di protezione IP 55. Eccezione EZR/DZR... D IP 54. Possibilità di montaggio in qualunque posizione Motore: Motore asincrono, regolabile in velocità. Eccezione: Tipo DZR 40/2 B. non adatto per il trasporto di aria satura di vapore acqueo. La direzione di mandata è indicata sul dispositivo con freccia di direzione e direzione di mandata. Funzionamento inverso: Il flusso volumetrico si riduce di circa il 35% con direzione di mandata anomale. Motore trifase: Serie DZR. Tensione di misurazione 400 V, 50 Hz. Protezione da sovraccarico termico di serie. Eccezione: Per DZR 25/4 D e ventilatori assiali commutabili su richiesta. I collegamenti sono guidati senza potenziale sui morsetti e devono essere collegati a un interruttore di protezione completa del motore, ad es. MV 25 o al circuito di controllo di un contattore. Ventilatori commutabili su poli: Garantiscono una protezione da sovraccarico con interruttore di protezione completo del motore da realizzare sul lato della struttura. Collegamento elettrico: Scatola terminale esterna con guaine per cavi. Istruzioni di sicurezza: Il ventilatore può essere messo in funzione solo se è garantita la protezione dal contatto della ruota a pale in conformità con DIN EN ISO 13857. Articolo: DZR 45/6 B, volume di trasporto: 4460 m3/h, volume di trasporto nominale: 3350 m3/h / in opzione. Efficienza, pressione pfs, nominale: 60 Pa - in opt. Efficienza, numero di giri nNNNenn: 985 1/min - in ott. Efficienza, velocità: 990 1/min, tipo di girante: Assiale, Axial, velocità di rotazione regolabile: Sì, reversibili: Sì, tipo di tensione: corrente trifase, tensione di misurazione: 400 V, frequenza di rete: 50 Hz, potenza nominale: 160 W / in opzione. Rendimento, interno: 0,55 A / in opt. Efficienza, Imax: 0,6 A, tipo di protezione: IP 55, classe di calore: B, commutabile su polo: No, cavo di alimentazione: 7 / 1,5 mm2, posizione di montaggio: orizzontale / verticale, materiale: lamiera d'acciaio, zincata, peso: 16 kg, larghezza nominale: 450 mm, larghezza: 510 mm, altezza: 571 mm, profondità: 310 mm, A: 458 mm, B: 310 mm, temperatura del materiale di trasporto con corrente nominale: 60 °C, temperatura del materiale di trasporto con Imax: 60 °C, efficienza complessiva e: 47,4 %, categoria di misura: d, categoria di efficienza: totale, grado di efficienza N: 58,9, VSD richiesto: no, anno di produzione: vedere targhetta, nome del produttore / numero di registrazione ufficiale / luogo di stabilimento del produttore: Maico Elektroseisen-Fabrickzeug GmbH / Registrechtgericht di Friburgo, HRB 601233 / Vilingen-Schwenningen, PBEP / volume di produzione BEP / PFS, BEP: 0,15 kW / 3820 m3/h, nBEP: 985 1/min, rapporto specifico: circa 1, informazioni per lo smontaggio e lo smaltimento: vedere le istruzioni di montaggio, le informazioni sull'installazione, il funzionamento e la manutenzione: vedere le istruzioni di montaggio, gli oggetti utilizzati per la misurazione dell'efficienza non descritti dalla categoria di misurazione: -, pf, BEP: 67 Pa, livello di potenza sonora LWA5: 71 dB(A), motore a corrente continua: falso
